第 1 部 基本篇 第4 章 制作生产程序
4-261
5) [检查]按钮
执行检查。

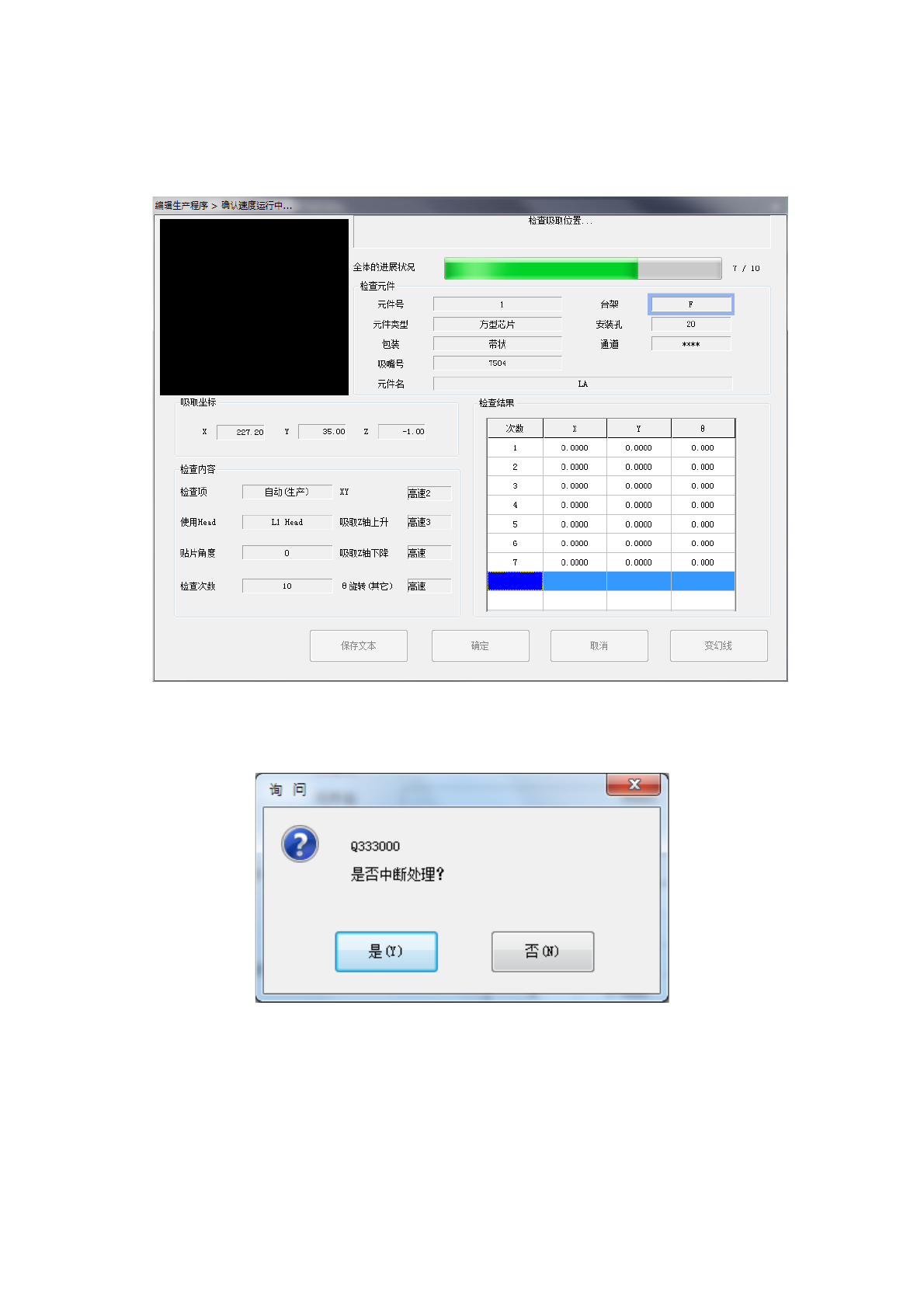

确认速度时会出现下列对话框，逐项更新显示运行中的处理内容。
要强行中断时请按<STOP>开关，显示如下提示信息。
请选择是否结束测量。
第 1 部 基本篇 第4 章 制作生产程序
4-262

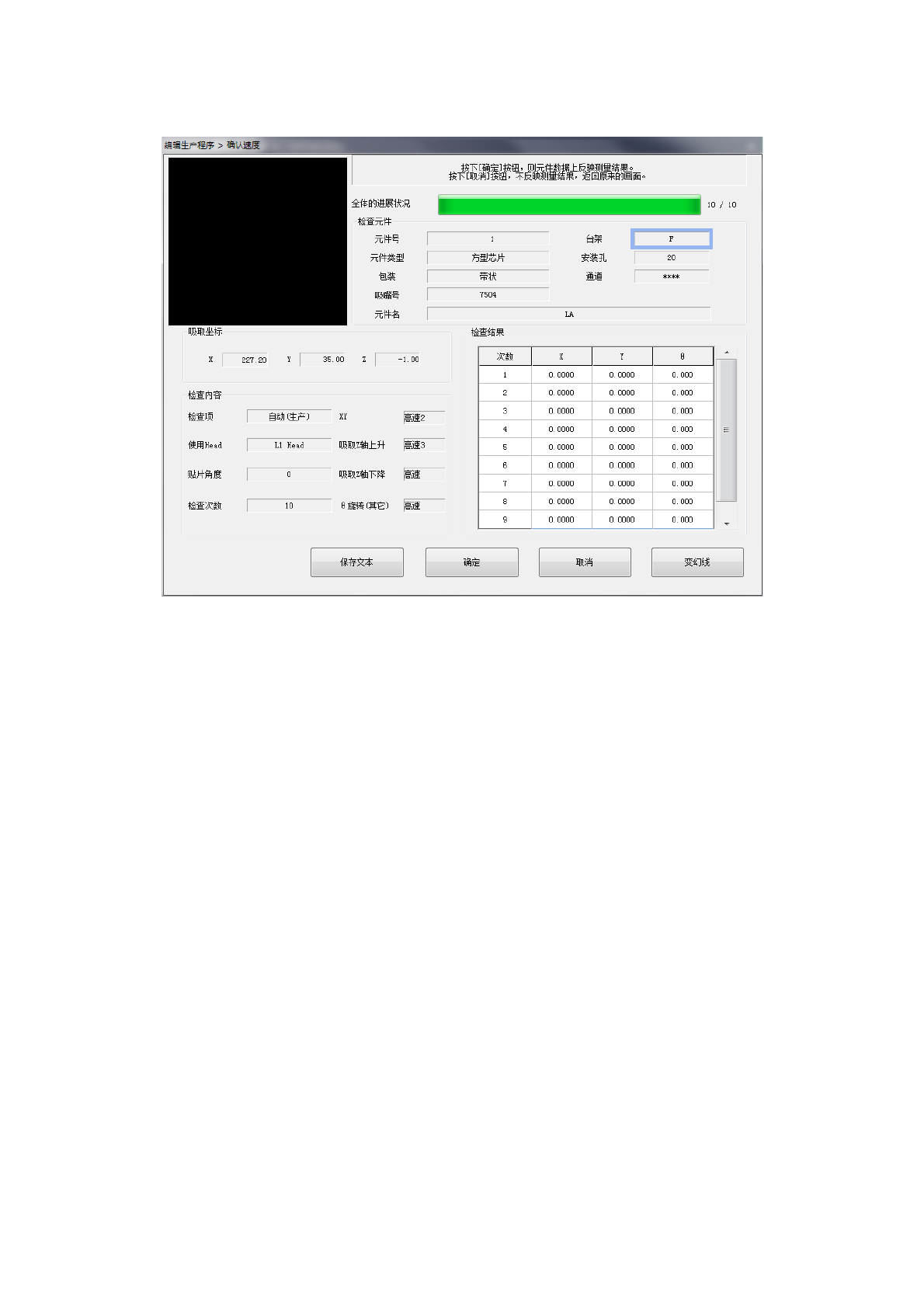

完成检查后显示如下检查结果画面。
1) 检查元件
显示元件内容以及吸取位置。
2) 吸取坐标
显示吸取位置的坐标。
3) 检查内容
显示确认速度时使用的检查内容。
4) 检查结果
显示确认速度时的检查结果的数值。显示 XYθ 的偏差量。
显示吸取上升时吸取是否成功的检查结果。
5) [保存文本]按钮
将检查结果保存文本。
6) [确定]按钮
使检查结果有效，并将结果存入元件数据中。然后返回原来的确认速度画面。
（更新后的内容为检查内容显示的轴速度。）
7) [取消]按钮
使检查结果无效，并返回原来的确认速度画面。
第 1 部 基本篇 第4 章 制作生产程序
4-263

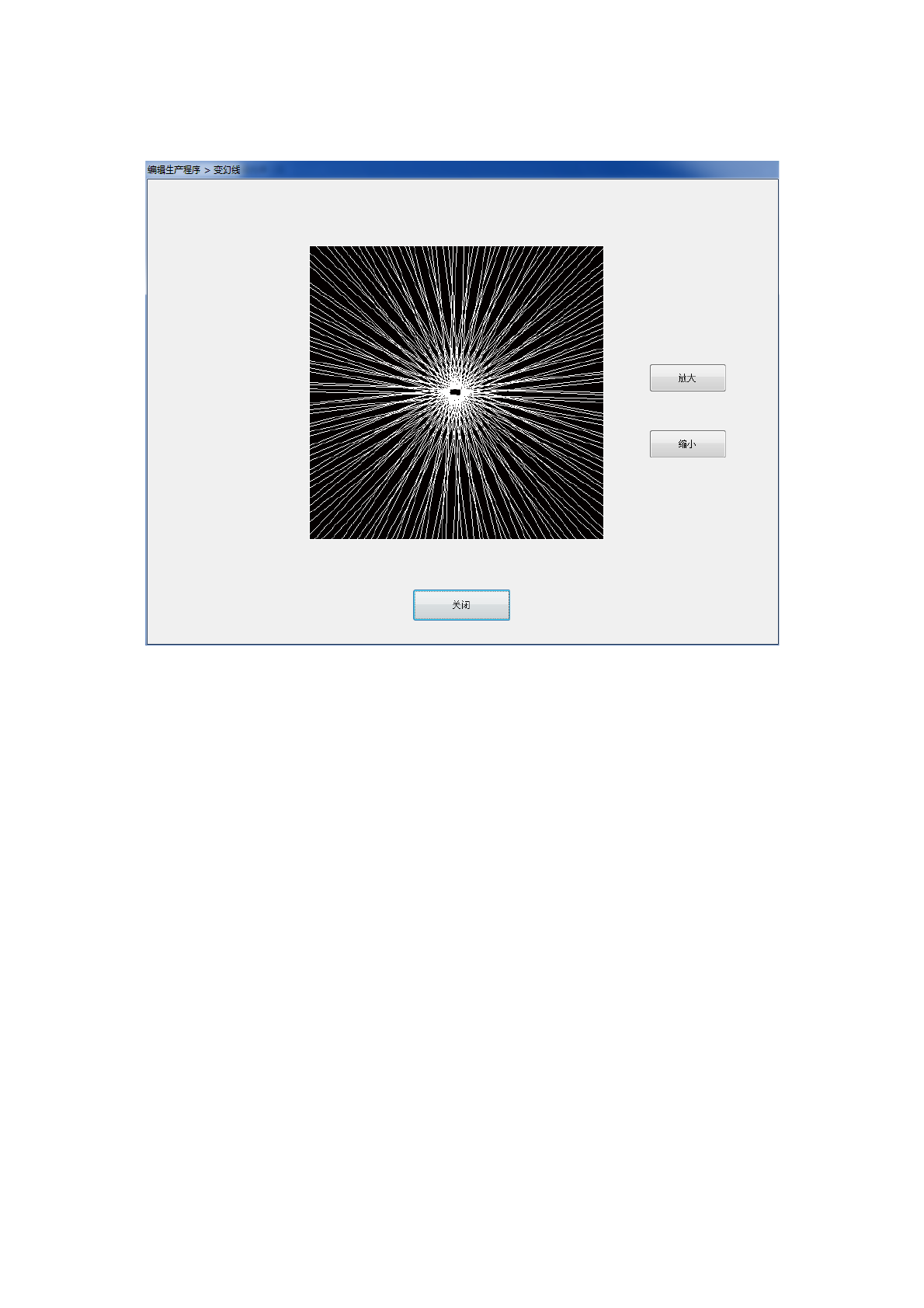

8) [变幻线]按钮
以测量时的 SWEEP 结果，显示变幻线。
9) [前代替元件] 按钮、[后代替元件] 按钮
如果当前显示中的元件有代替元件时，显示此项。
10) [返回] 按钮
结束检查，返回原来的画面。
