第 1 部 基本篇 第 2 章 生产
2-170
2-15-10 生产开始时的检查
为了开始生产，按控制面板的＜START＞开关后，由于要判断可否开始生产，会进行生产程序检查、
建立主调度程序、检查主调度程序。

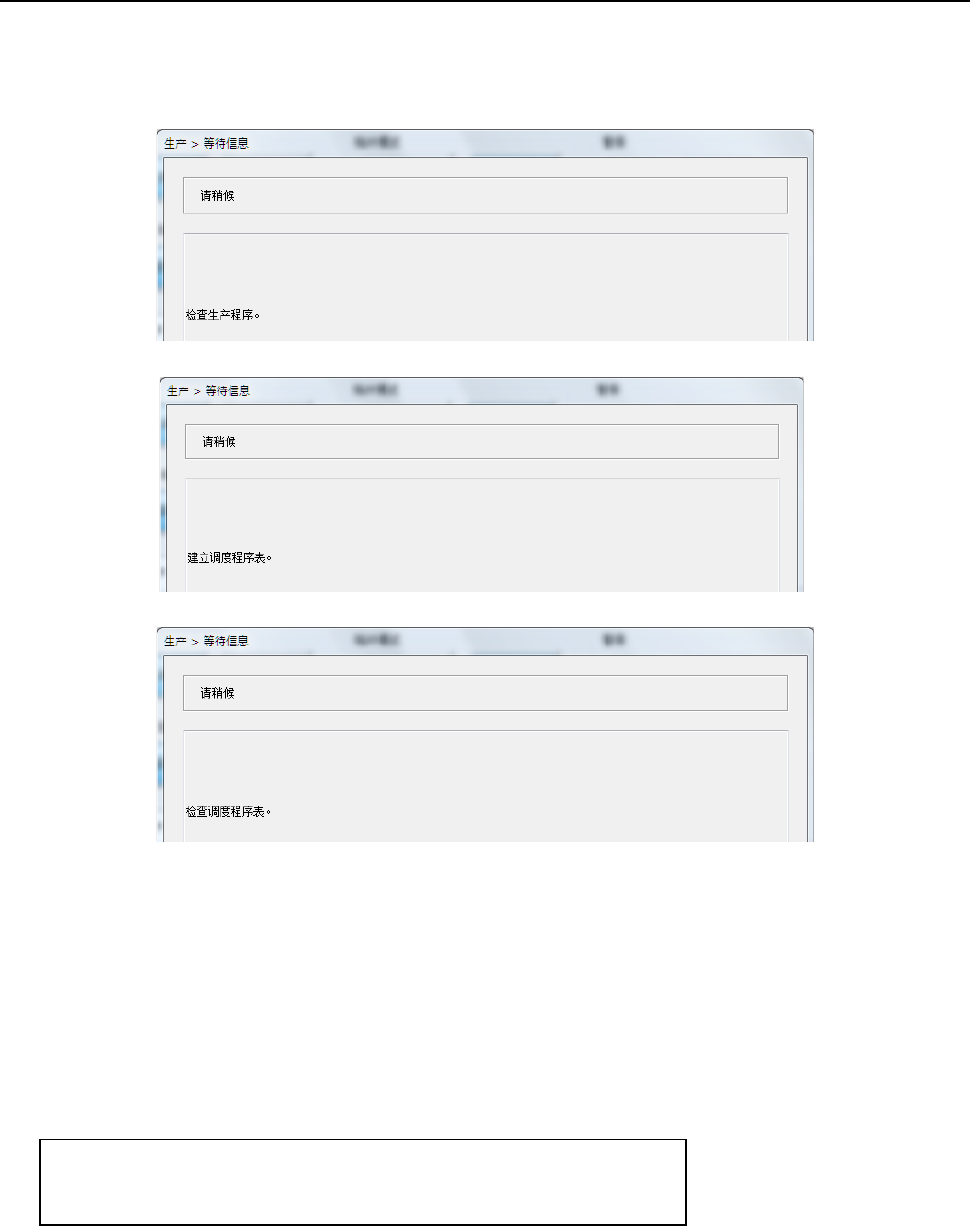

・检查生产程序
・建立调度程序表
・检查调度程序表
生产程序检查的结果、发生警告时，会列表显示警告的内容。（最多 100 条）
「生产程序未完成」错误或警告的合计条数达到 100 条时，会立刻中断检查并列表显示内容。
检测到错误或警告达到 100 条时，不能开始生产。
如果没有错误，而且警告不足 100 条时，通过再次按＜START＞开关，即可开始生产。
错误或警告的列表显示的形式如下。
数据名，错误提示信息
（例）元件，指定的吸嘴 (7500) 尚未安装
第 1 部 基本篇 第 2 章 生产
2-171
2-15-11 循环停止
按下主菜单的循环停止开始按钮，在简易显示阅览器中显示循环停止图标时，即进入循环停止模式。
循环停止模式是指，生产中在基板贴片结束时，搬出基板，结束生产。此种方式，视为正常的结束生
产。
在循环停止模式中，再次按停止循环按钮时，循环停止模式即被解除。
在循环停止模式中结束生产的时间点，可在操作选项的「生产／动作」的［循环停止时的动作］中指
定。
项目
内容
不搬出基板
对所有贴片元件进行贴片后，不进行基板搬送，暂停生产。
搬出所有在制基板
继续生产搬出基板，直至搬出全部正在制作的基板，结束生产。
第 1 部 基本篇 第 2 章 生产
2-172
2-15-12 供料器插拔模式
在生产过程中，如果按下主菜单的供料器插拔模式按钮，则可以在通常模式和插拔模式间相互切换。
通常模式时，在生产中如果卸下供料器则会暂停，但在插拔模式时，只有 RF 供料器在生产中卸下供料
器也不会暂停。
状态 显示 内容
通常模式
在生产动作中供料器不可插拔，卸下供料器时生产会暂停。
模式转变中
插拔模式的状态正在转变中。
显示此图标时，按照移行前的状态动作。
插拔模式
在生产中，可以卸下 RF 供料器。
在插拔模式下，ZA 轴高度按照类别 12 以上进行动作。
此外，将忽略供料器浮起传感器 2，3。
