第 1 部 基本篇 第 2 章 生产
2-131
注意
按下[连续测量]按钮后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下[连续测量]按钮前，请务必确认无人在进行装置内部的作业。
在按下[连续测量]按钮前，请确认装置附近没有会受到人身伤害的人。
在按下[连续测量]按钮前，请确认装置内部没有安装、安放会妨碍各项动作的
物体(调整工具等)。
（5）返回
返回原来的画面。
2-12-5-4 连续检查激光高度执行中（单独检查激光高度）

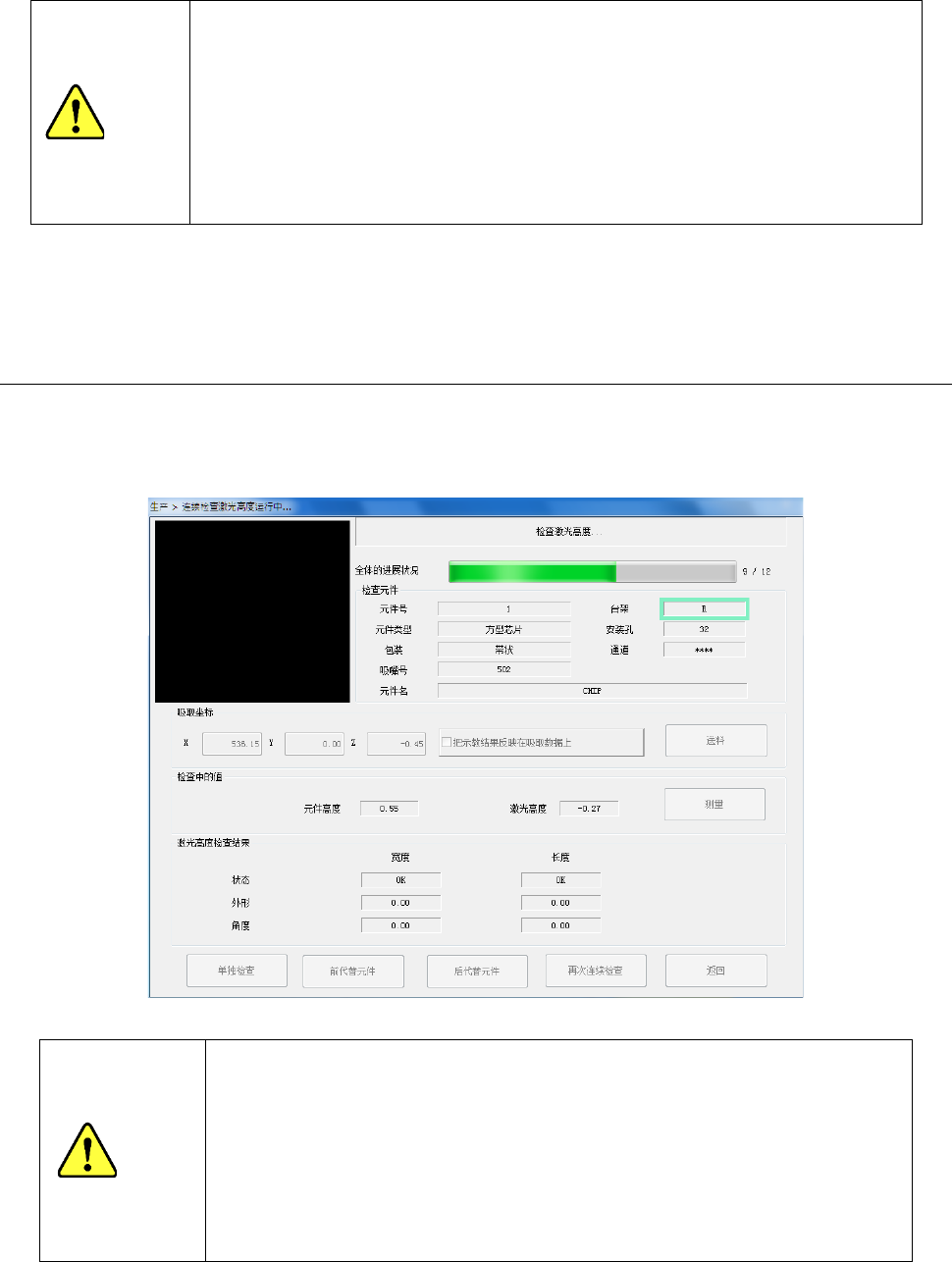

连续检测激光高度中，显示正在进行连续检查的元件内容/吸取位置/激光高度，依次显示执行中的
处理内容。
检查结果为错误时，可在此画面中进行单独激光高度检查、激光高度测量。
注意
按下[连续测量]按钮后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下[连续测量]按钮前，请务必确认无人在进行装置内部的作业。
在按下[连续测量]按钮前，请确认装置附近没有会受到人身伤害的人。
在按下[连续测量]按钮前，请确认装置内部没有安装、安放会妨碍各项动作
的物体(调整工具等)。
第 1 部 基本篇 第 2 章 生产
2-132
（1）全体的进展情况
进展条显示当前的进展情况。
连续检查结束后，会显示下列信息，返回原画面（激光高度连续检查条件设置画面）。
如连续检查中发生错误，则显示以下提示信息。
若要检查下一个元件时请按[否]。将重新开始连续检查。
对于发生了检查错误的元件，若要单独进行检查时请按[是]。
对于发生了检查错误的元件，可单独检查。
（2）检查中的元件
显示元件号、元件类型、包装、吸嘴号、元件名、台架、安装孔、通道。
（3）吸取坐标
显示元件的吸取坐标。
(4) 检查中的值
显示进行检查的元件高度以及激光高度。
●测量
测量激光高度。（有关激光高度内容，请参见下一项目）
(5) 激光高度检查结果
检查后，激光高度检查结果框里会显示检查结果。
1)状态
OK ：定心成功
数字：定心失败（数字为激光状态的代码号）
2)外形
显示定心成功时的元件尺寸。
3)角度
显示定心时的元件角度。
第 1 部 基本篇 第 2 章 生产
2-133
2-12-5-5 激光高度连续检查动作中的中断
要强制中止时，按下停止开关后，即显示以下提示信息。
要结束检查时，请选择[是]。
2-12-5-6 测量激光高度
在单独检查画面中，按下[测量]按钮后，即显示如下激光高度测量画面。
激光高度测量，根据下列条件在该测量方向上反复进行相应的测量动作，将能够执行定心的激光高度，
作为最佳激光高度。
（1）检查元件
显示元件内容。
（2）激光高度测量值
显示进行激光高度测量的必要内容。
1) 元件高度
显示元件的高度。
2) 激光高度
可以任意变更激光高度。
这里设置的值，作为激光高度判定范围的开始时的当前的激光高度位置使用。
