第 2 部 功能详解 篇 第 2 部 功能详 解篇 第 6 章 通用图像元 件 ··································· 6-1 第 7 章 操作选项 ········································· 7-1 第 8 章 机器设置 ········································· 8-1 第 9 章 手动控制 ···············…
第 1 部 基本篇 第 5 章 数据库
5-9
5-1-4 重新查找
重新查找，是指从数据库或固定信息中再次查找程序中的元件数据、吸取数据，更新程序中的数据。

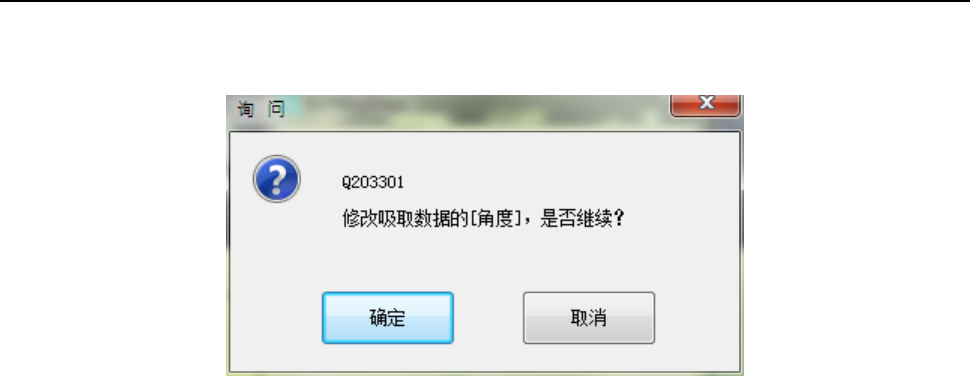

单击重新查找，即显示如下提示。
・ 选择[确定]，则更新全部吸取角度。
・ 选择[取消]，对吸取数据中已设定的角度不进行更新。
第 2 部 功能详解篇
第 2 部 功能详解篇
第 6 章 通用图像元件 ··································· 6-1
第 7 章 操作选项 ········································· 7-1
第 8 章 机器设置 ········································· 8-1
第 9 章 手动控制 ········································· 9-1
第 10 章 设备运行信息 ································ 10-1
第 11 章 自己诊断功能 ································· 11-1
第 12 章 选项组件的使用 ····························· 12-1
第 13 章 程序补充 ······································ 13-1
第 2 部 功能详解篇 第 6 章 通用图像元件
6-1
第
6
章
通用图像元件
6-1 通用图像元件
6-1-1 概要
具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一般
称
多引脚元件
)和具有多种排列的区域阵列元件(一般称
复合阵列元件
)、在任意位置上配置有球·
Land（平面）的元件等(一般称
随机配置元件
)、以及外形有角或边的元件(
外形元件
)，按通用图像
元件来对待。
●这些元件按副元件类型可分为:
·多引脚元件 → 引脚元件类
·复合阵列元件、随机配置元件 → 球元件类
·外形元件 → 外形元件类
相同的识别要素(元件要素)的集合被称为“元件要素组”。
亦即；
元件要素
是指一个引脚或球；
元件要素
组是指大小相同的元件要素(引脚或球)的集合。
对于通用图像元件，把排列相同的组作为一个元件要素组，通过对各个元件要素组进行定义，可
求出元件的中心。
下图由4个元件要素组构成。
引脚元件类
(多引脚元件)
球元件类(复合阵列元件)
第 4 元件要素组
第 3 元件要素组
第 2 元件要素组
第 1 元件要素组
仰视图
俯视图
俯视图
