第 2 部 功能详解篇 第 6 章 通用图像元件
6-30
⑤
「版面检查」（配置检查）
设定版面检查(引脚元件类中为弯曲检查)。进行检查时，勾选版面检查复选框。与标准元件相同，
用相对于引脚间距的比率设定引脚弯曲的检查水平值。
・ 示例：若是20%，
则在「版面检查」中
输入（勾选）20%。
⑥
「遗漏元件」（元件要素缺少）
示例元件中虽然引脚没有缺少，但与标准引脚元件同样，缺少引脚时也可指定引脚缺少。
1个元件要素组可指定缺少引脚4个。
指定方法与标准引脚元件相同，指定引脚缺少的起点、及连续缺少的个数。
・ 示例：元件从第5根起缺少3根，则输入：
「列」的「开始」：5
「列」的「数目」：3。
● 经过上述步骤，即可完成元件要素组的设定。
接下来，对元件要素组的识别要素(元件要素)进行定义。
元件要素组中只能定义1个元件要素。定义多个无效。
在「元件要素」中选择追加。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-31
3.「元件要素画面」
①
「类型」
引脚元件要素的类型大致分为内部引脚与外部引脚。
内部引脚是引脚前端面向元件内侧的引脚，而外部引脚则相反，引脚前端面向元件外侧。
· 示例元件是由外部引脚构成的。
在「类型」中选择外部引脚。
②
「基准位置」
引脚元件要素的元件要素基点位置，如上所述，为引脚前端位置。
· 在「基准位置」中选择背面的中心。
③
「元件极性」
指定图像中元件要素映像的明暗。
· 由于反射照明下的引脚元件要素映照明亮，因此在「元件极性」中选择明亮。
④
「偏移量」
由于通常不使用，所以设定为“0(零)”。
⑤
「元件尺寸」
输入元件要素的尺寸。示例中采用引脚长度(Y)1.0mm，宽度(X)0.2mm时，
尺寸 X ：0.2
Y ：1.0
由于容差通常不使用，因此设定为“0(零)”。
⑥
「引脚
/J
引脚」
□「属性」 (引脚形状)

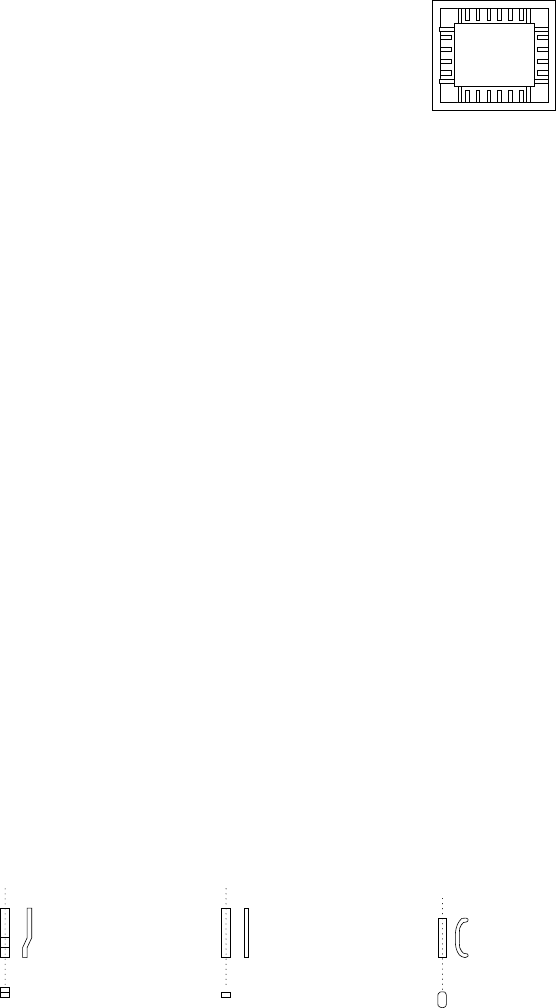

如下图所示，所有面的引脚形状均在平面的引脚叫做平面引脚，有落差的引脚叫做鸥翼形引脚
（上翘引脚），整形为J的引脚叫做J-Bend引脚。
◆平面引脚多用于单向引脚连接器。
◆鸥翼形引脚多用于 QFP、SOP 等。
◆J-Bend 引脚多用于 PLCC(QFJ)、SOJ。
· 示例为鸥翼形引脚，在「属性」中选择鸥翼形引脚。
⑦
「切割形状」
指定引脚前端形状。
除平面引脚外均采用相同的处理方式，若指定平引脚以外，则必须指定「切割宽度」「切割长
度」。
· 示例的引脚前端形状平整，在「切割形状」中选择平面引脚。
内部引脚
示例（插座）
鸥翼形引脚
平面引脚
J
-Bend 引脚
第 2 部 功能详解篇 第 6 章 通用图像元件
6-32
⑧
「涂层」
由于目前不使用，因此设定为“裸”。
⑨
「切割宽度」
由于目前不使用，因此设定为“0(零)”。
⑩
「切割长度」
在切割形状中指定平面引脚以外时设定此项。
输入从引脚前端开始的引脚形状不平坦部分的长度。
· 示例的引脚前端形状平整，
「切割长度」：设定为“0(零)”。
⑪
「脚大小」
引脚为鸥翼形引脚时，必须输入脚的尺寸。
脚是指鸥翼形引脚接触基板的部分。
·示例是鸥翼形引脚，若脚部分的长度为 0.5mm，则输入：
「脚大小」
「宽度」：0.2(与引脚宽度相同)
「长度」：0.4
● 经过上述步骤便完成了元件要素的数据输入，选择右下角的「确定」后，即返回「元件要
素组」画面。
● 至此，第 1 元件要素组的定义已完成，选择右下角的「确定」，即返回「扩展图像」画面。
