第 1 部 基本篇 第4 章 制作生产程序
4-25

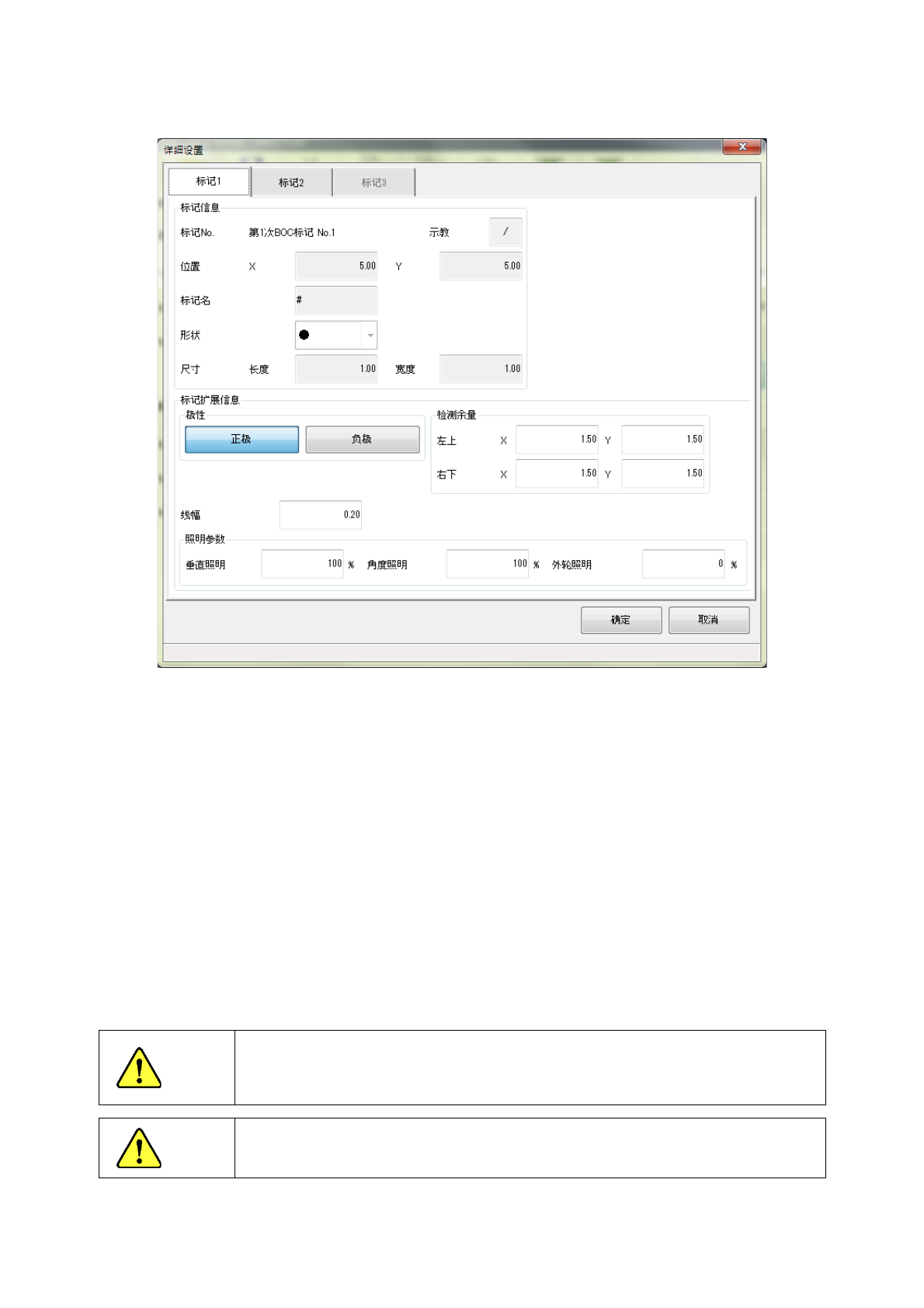

按下详细设置按钮，即显示如下画面。
可使用标记的 No.1～3 选项卡进行切换。
(1) 标记信息
显示 BOC 标记画面中设置的信息。
(2) 极性
设置是否反转拍摄图像的明暗。
(3) 线幅
输入标记的线宽。但对于无需线宽的形状，则不使用该数值。
(4) 检测余量
以距离标记外形的距离输入识别标记时检测框的尺寸。
(5) 照明参数
输入拍摄标记时的照明值。
注意
有标记坐标的设计值 (CAD 数据)时，请绝对不要实施 X,Y 坐标的示教。
若进行示教，则贴片坐标全部将从设计值处发生偏移。
注意
为了防止对人身造成伤害，请在示教中不要将手伸入设备内部，或者将脸及头部
靠近设备。
第 1 部 基本篇 第4 章 制作生产程序
4-26
使用基板外形尺寸 X 超过规定尺寸(650mm)的基板时
基板外形尺寸 X 超过规定尺寸(650mm)的基板，设 定 第１次夹紧贴片范围的 BOC 标记(以
下称为第 1BOC 标记)和第 2 次夹紧贴片范围的 BOC 标记（以下称为第 2BOC 标记）。
示例) 单面 从左→右传送，基板尺寸为 900mm 时，输入第 1BOC 标记设定和第 2BOC 标
记设定。
传送方向
① 第 1 次
贴片区域
② 第
2
次
贴片区域
长尺寸基板分割位置
第 1 部 基本篇 第4 章 制作生产程序
4-27
4-3-3-4 电路配置
指定电路的位置及角度。仅在「尺寸设置」画面的“基板配置”设置为“非矩阵电路”后，才能选择此项。

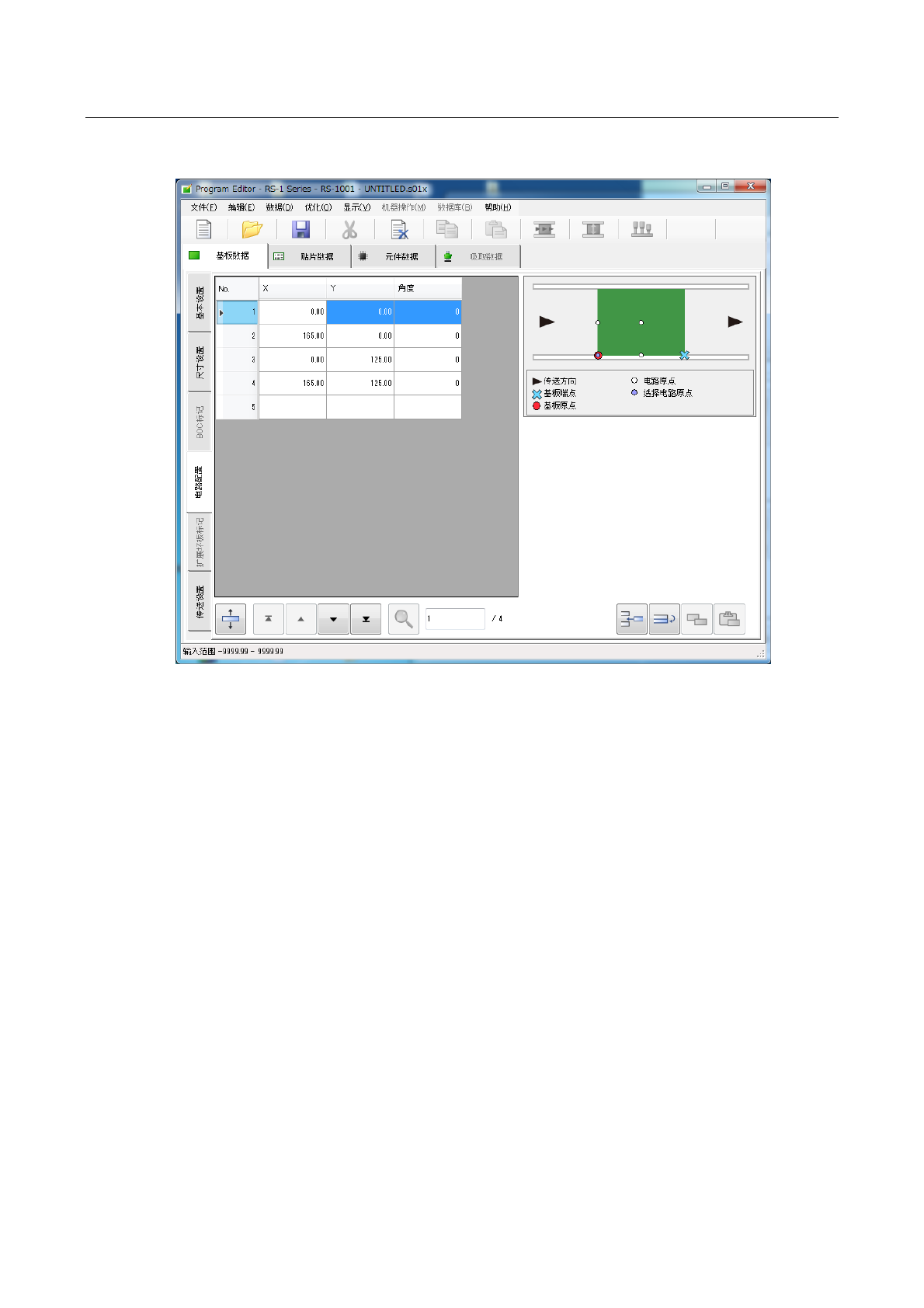

选择「尺寸设置」画面左下的「电路配置」选项卡时，显示如下画面。
(1) XY
输入从基板原点看的电路原点的位置。
(2) 角度
输入电路的角度。
(3) 跳过
要跳过时，对相应电路内的所有贴片点，概不进行元件贴片。
仅在基本设置中指定要使用贴片电路时，才会显示本项目。
