(4) 吸取条件
吸取条件是关于吸取的设置项目，由于应用默认值，通常无需变更。
如果在默认值的状态下不能正常吸取时，请变更设置。
注意
如果在变更吸取条件后变更了基本部分的项目，吸取条件的值
有可能被重新设置为默认值。

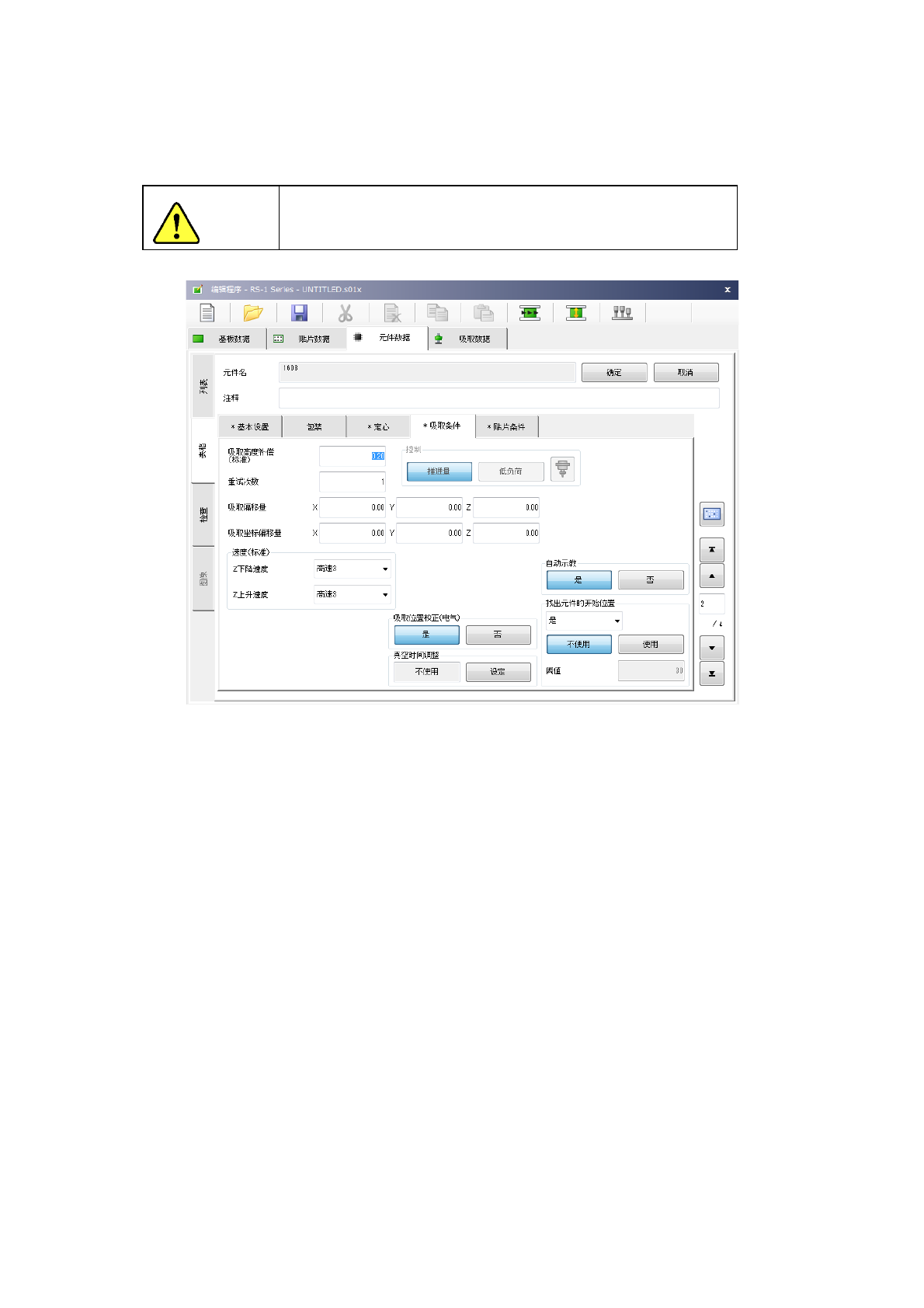

1) 吸取高度补偿
是指元件吸取时的按入量。
当设置为“0”时，因元件尺寸(高度)偏差等的影响，吸嘴到达不了元件，无法吸取元件或发生芯片
站立等现象。出现这种情况时，请增加吸嘴到达元件的高度补偿量(输入正值)。
初始值为 “0.2mm” (0603、0402 为 0mm)。
2) 重试次数
设置在生产中发生吸取失败时再次吸取的次数。
当生产过程中发生重试超限时，以黄色信号灯闪烁发出通知｡
第 1 部 基本篇 第4 章 制作生产程序
4-69

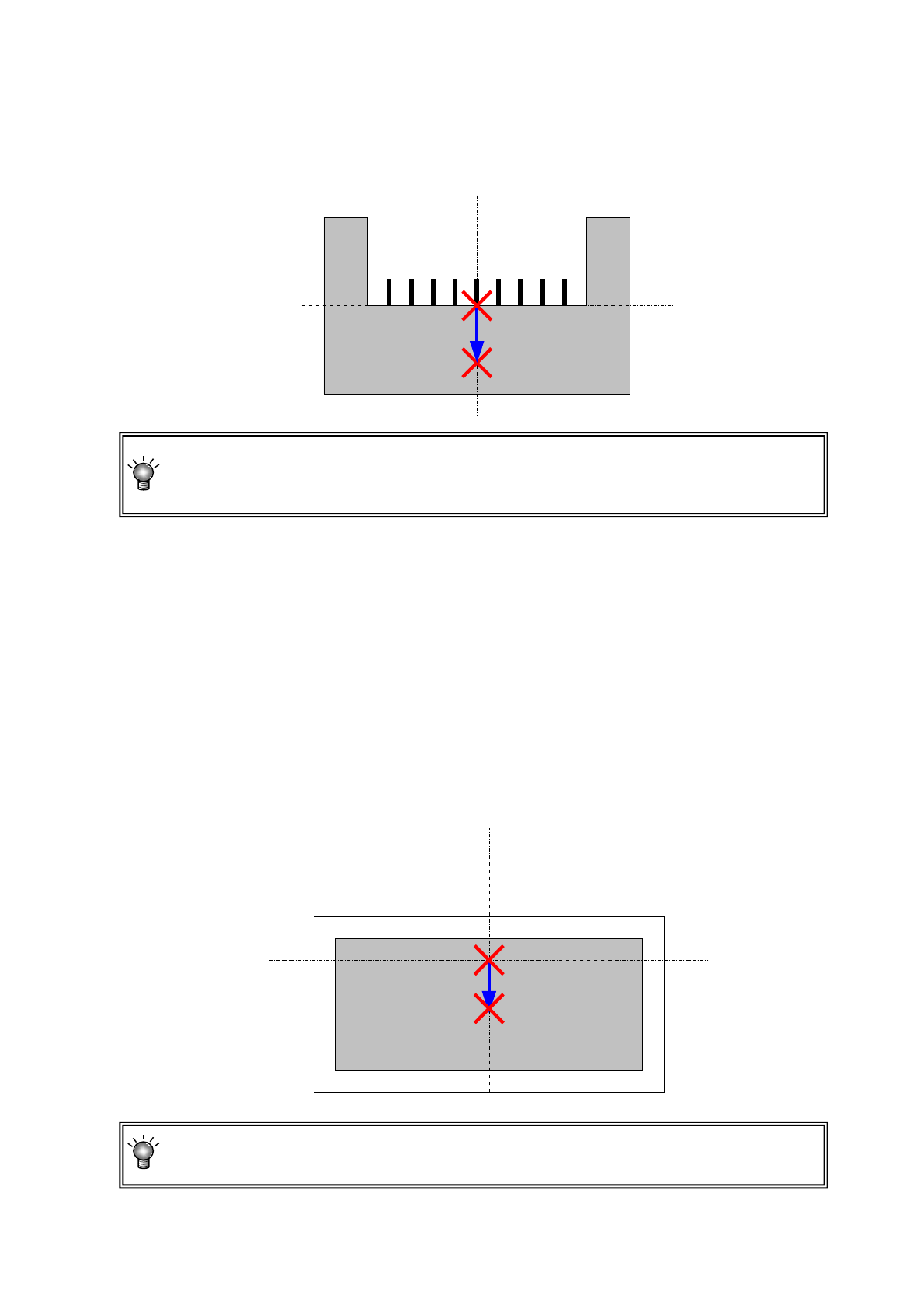

3) 吸取偏移量（补正量）XY
如果吸取不到元件中心等，要将吸取位置从元件中心少许挪动时，需设定吸取偏移量（补正量）
XY。设定吸取补正量 XY，是指设定吸取元件时元件中心到吸取坐标的尺寸。制作吸取数据时，
会在自动算出的“XY”的初始值上加减该值。
由于吸取偏移量 XY 要用于决定元件识别时的识别窗口，或用于吸取位置偏移检查，
如果元件中心与吸取位置不同，推荐进行设定。
4) 吸取偏移量（补正值）Z
输入吸取时从吸取高度将吸嘴尖端推进多少量。这个数值用于吸嘴数据的吸取坐标 Z 的自动计算。
吸取坐标已完成时，吸取偏移量 Z 的值即使有变更，也不会进行吸取坐标的重新计算。但若把已
变更的元件数据的吸取数据的供给变更为“自动选择”，再指定吸取位置时，则吸取坐标会被重新
计算，并被反映到 Z 的值中。
5) 吸取坐标偏移量（补正量）
为了吸取元件中心，当必须从默认的吸取位置 XY 稍微移动到其他位置时，需要设定吸取坐标偏
移量（补正量）(XY)。有关 Z（高度）方向的补正值，请参见 4）。输入制作吸取数据时自动计算
出的初始值的校正值（补正量）。在吸取坐标偏移量（补正量）中，设置从吸取坐标自动计算结
果取得的到元件中心的尺寸及高度。制作吸取数据时，将加减到自动算出的初始值｡在吸取坐标
的初始值相对于元件中心及吸取高度有偏移时，要设置此项。
吸取偏移量（补正值）及吸取坐标偏移量（补正值）两项设定后，两项的合计值将反映
为吸取坐标自动计算时的加减值。
第 1 部 基本篇 第4 章 制作生产程序
4-70
6) 速度
选择吸取时的 Z 轴移动速度。请从下拉菜单中选择进行设置。
7) 吸取位置校正
是以激光定心的带式元件为对象，根据识别结果自动校正吸取位置偏差的功能。
设置为[是]时，校正的结果将被反映到「吸取数据」的吸取坐标中。
注意
对于吸取与元件中心不同位置的元件，请将吸取位置补正设定为「否」(输入了
吸取偏移量，也要同样处理)。
使用电动供料器时，通过校正 Y 方向的间距，可校正吸取位置，防止引起同时
吸取崩溃。
8) 自动示教
此项功能是在进行跟踪吸取位置时，自动测量元件中心的功能。
方形芯片 0402～3216 的 8mm 纸带或 8mm 胶带可设置为[是]。
但如果是胶带，由于颜色或形状关系有的不能自动示教，故默认设置是[否]。
9) 真空时间调整
设定是否进行真空时间的调整。

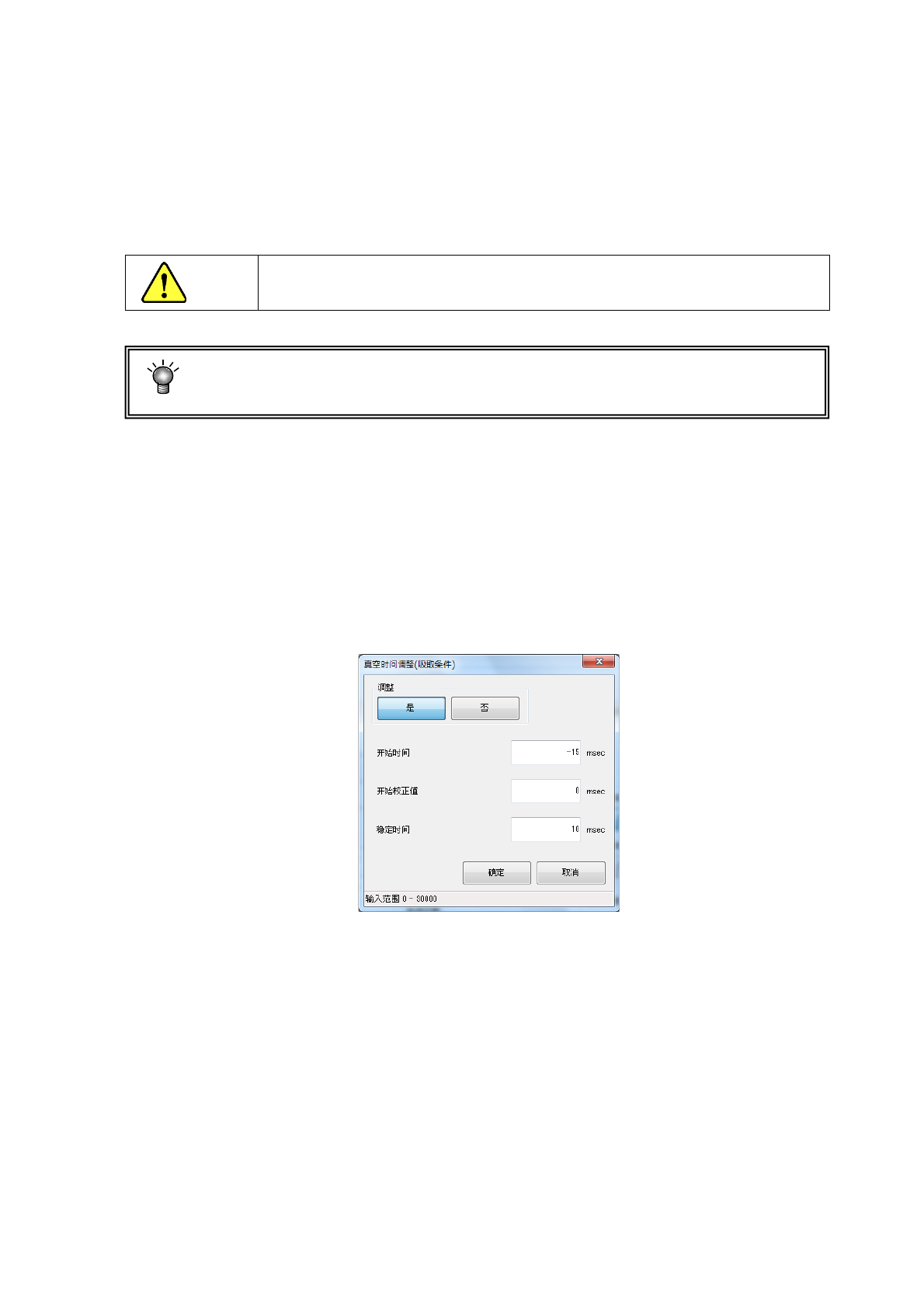

按下[设定]按钮，即显示以下画面。
将调整设定为「是」，可按照 ms 为单位输入“开始时间”、“开始校正值”、“稳定时间”的调整。
