第 1 部 基本篇 第 2 章 生产
2-99
⑦ 关闭
退出基板传送画面。
执行传送时，按＜START＞开关(或＜执行＞)。
结束操作时，按＜关闭＞。
传送过程中因为某种理由要取消动作时，可按＜STOP＞开关停止。

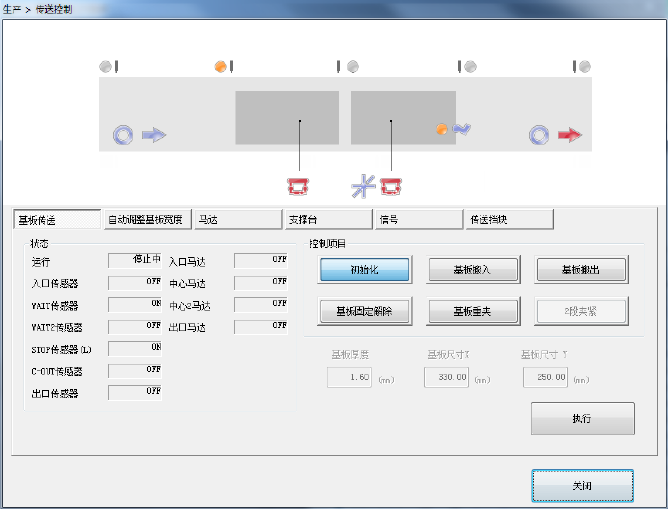

(2) 传送通道动作状态
① 基板搬入
将基板传入进行固定的缓冲区，进行固定
这时固定的位置，会根据设置的设定、基板的外形尺寸而变化。
如果在固定位置上已有基板时，则在传出后再进行传入。
② 基板搬入（第 2 次 ）（ 基板安装(2 阶段)）
进行第 2 阶段的固定。
在固定使用 HMS。
③ 搬出基板
将基板从固定位置传出。
④ 释放基板
如果基板被固定，则解除固定。
⑤ 重夹
如果基板在固定位置上，则进行重夹动作，固定基板。
⑥ 重夹(2 阶段)
基当基片是在夹紧位置时，重夹固定使用 HMS 操作
第 1 部 基本篇 第 2 章 生产
2-100
2-12-1-6 标记数据示教

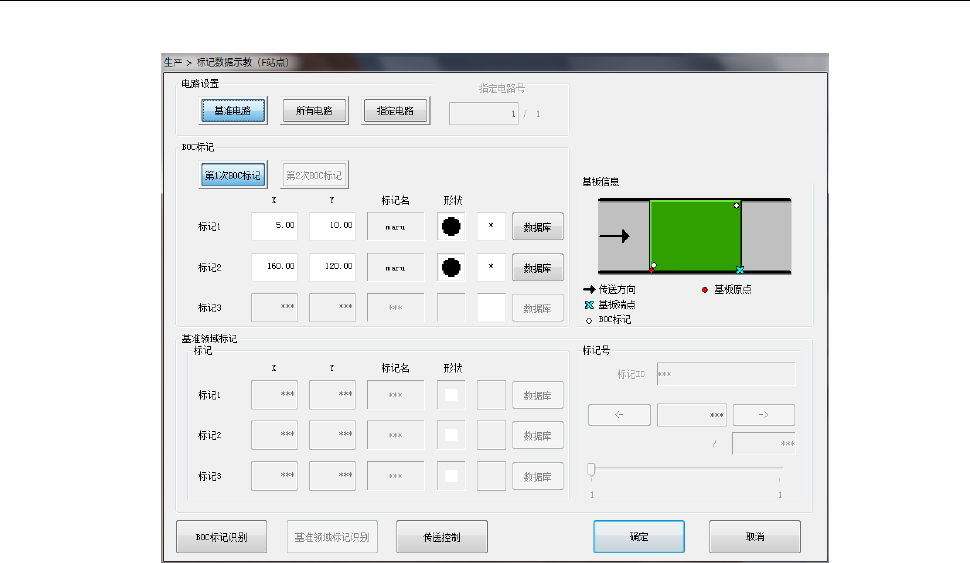

可显示指定站点（工作站）的 BOC 标记、基准领域标记，并对其进行确认。
（1）操作
① 电路设置
设置执行识别 BOC 标记、或基准领域标记动作的电路。
只有基准电路可设置所有电路、指定电路。
② BOC 标记
可以进行 BOC 标记的各标记位置示教。进行示教时，要通过功能栏的示教进行输入。此时，输
入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
③ 基准领域标记
可以进行基准领域标记的各标记的位置示教。进行示教时，要通过功能栏的示教进行输入。此时，
输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
通过在标记编号中输入数字来指定基准领域标记的编号。
④ 基板信息
显示基板的传送方向、挡块、设计端点、基板位置基准、BOC 标记。
⑤ BOC 标记识别
按照设定的条件进行 BOC 标记识别动作。
如果标记数据为准完成状态，则自动进行标记示教，完成标记数据。
详见「第 4 章 制作生产程序」的「4-3-3-3 BOC 标记」。
第 1 部 基本篇 第 2 章 生产
2-101
⑥ 基准领域标记识别
按照设定的条件进行基准领域标记的识别动作。
如果标记数据为准完成状态，则自动进行标记示教，完成标记数据。
详见「第 4 章 制作生产程序」的「4-5-6-2 区域标记」。
⑦ 传送控制
进行基板传送控制。
详见「第 9 章 手动控制」的「9-4-1 传送控制」。
