第 2 部 功能 详解篇 第 12 章 选项 组件 12 -5 ( 7) 确认滑动轨道的前端 已确实插入工作底 座，插入供料 器。 握住把手 用手托住 工作底座 放大图 滑动轨道 使用左端 的轨道 上面图 侧面图 顶住 导向销 F 定位板
第 2 部 功能详解篇 第 12 章 选项组件
12-4
准备工作步骤
安装、拆卸料带时，请从 RF 台架拔出 RF 系列电动式供料器，在电动供料器用的控带盘安装台 RF
（选项）上进行。
使用电动式供料器用带卷安装台(EF)安装料带的步骤
(1) 请插上插头进行供电。
(2) 请打开电源开关。这时，请确认灯已点亮。
(3) 请将 RF 系列电动式带式供料器安装到 RF 工作基座上。
(4) 请将带卷放置到带卷架上，将料带安装到 RF 系列电动式带式供料器上。
（向 RF 系列电动式带式供料器安装料带的方法，请参见
RF04AS/RF08AS/ RF12AS/ RF16AS/ RF24AS/ RF32AS/ RF44AS/ RF56AS 使用说明书。）
(5) 用手握紧带式供料器的把手部位，另一只手托住供料器下部，将滑动轨道插入工作底座。
(6) 工作底座的轨道要使用左端的轨道。
RF 工作基座
（
RF
安装部）
带卷架
放大图
电源线
AC
电源入口
电源开关
电源灯
第 2 部 功能详解篇 第 12 章 选项组件
12-5

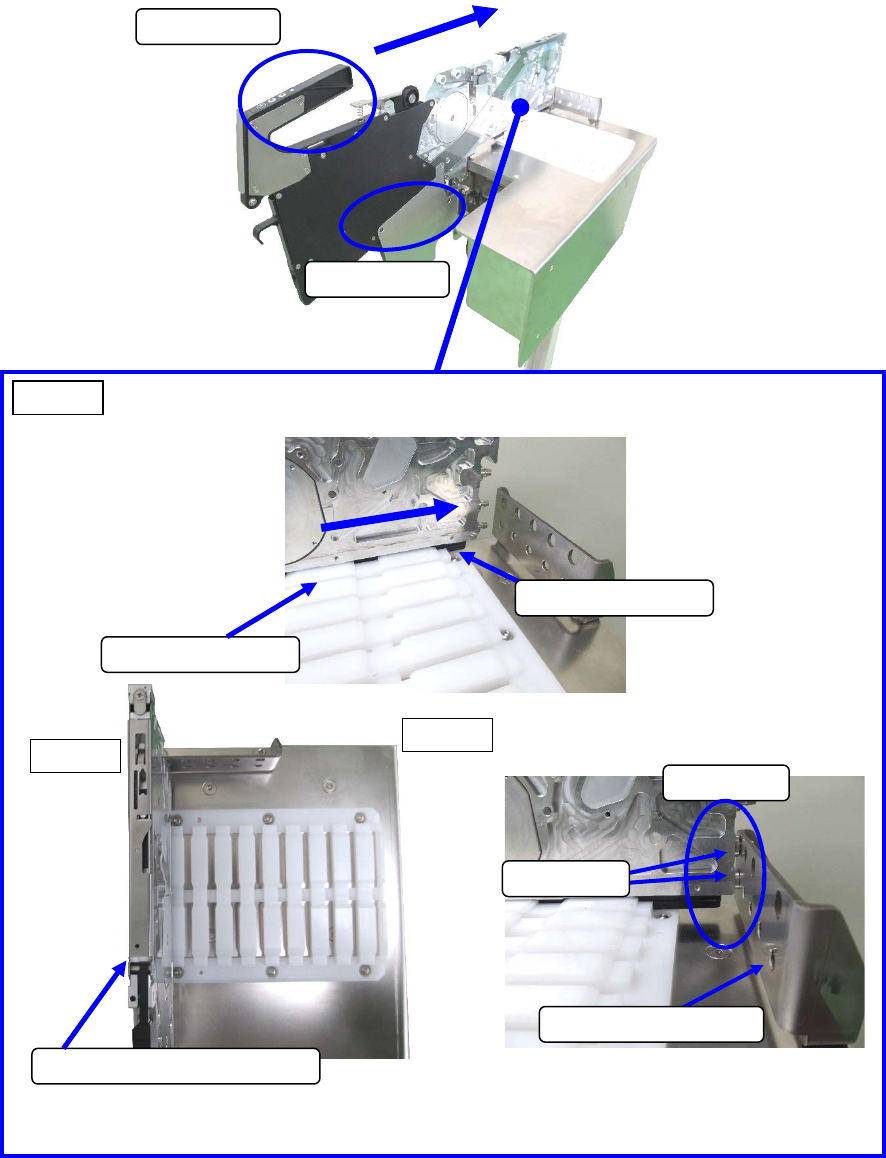

(7) 确认滑动轨道的前端已确实插入工作底座，插入供料器。
握住把手
用手托住
工作底座
放大图
滑动轨道
使用左端的轨道
上面图
侧面图
顶住
导向销 F
定位板
第 2 部 功能详解篇 第 12 章 选项组件
12-6

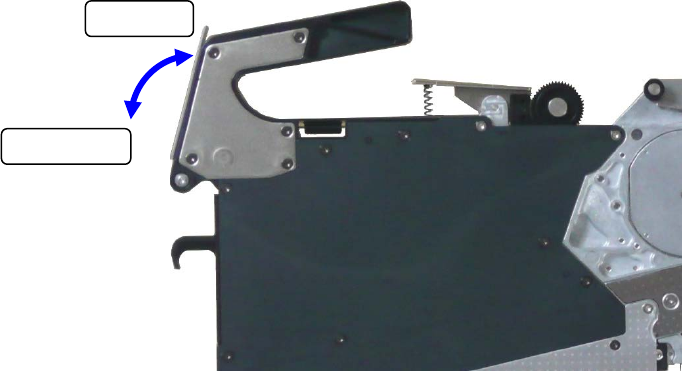

(8) 操作供料器的锁紧释放杆，在导向销 F 顶住定位板的位置的状态下将供料器紧固在带卷安装台上。
紧固
解除紧固
