第 1 部 基本篇 第4 章 制作生产程序
4-45
4-3-5 元件数据
「元件数据」，是针对在「贴片数据」中输入的“元件名称”输入详细的信息数据。
因此，凡是在「贴片数据」中输入的元件名称，必须制作出相同数量的对应数据。
4-3-5-1 元件数据画面的显示
元件数据的显示画面，有表格显示和列表显示 2 种形式。
列表显示画面，是以列表形式显示多个元件数据的概要。
在此不能输入数据，只可查看数据的完成情况。
在元件列表画面中，可将各项目作为关键字对数据进行排序显示。
第 1 部 基本篇 第4 章 制作生产程序
4-46
未设置数据的元件名的项目会以黄色显示。
元件数据中设置的元件名，如果在贴片数据中没有使用时，项目会以粉红色显示。
设置为元件跳过时，项目会显示橙色。
有关元件跳过，请参见「4-3-5-2 (5)贴片条件」的「 7) 元件跳过」。
第 1 部 基本篇 第4 章 制作生产程序
4-47

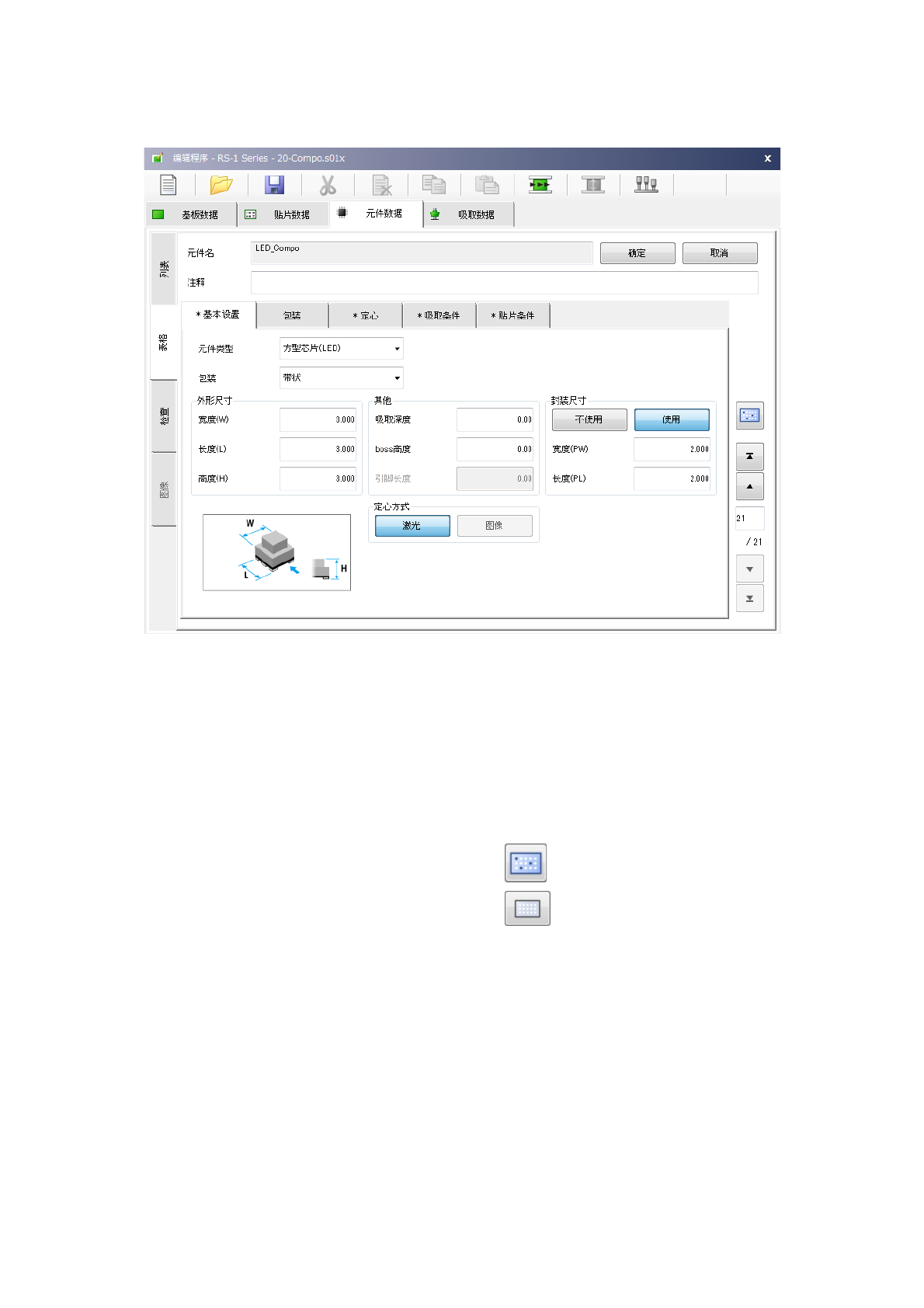

从列表画面中选择元件名，显示所选择元件数据的表格画面后，可进行元件数据的制作和编辑。
一个表格画面显示 1 个元件数据｡
未输入数据时，会显示基本设置的选项卡表格，不显示输入项目。
显示基本设置输入时对应的输入项目。
通过点击元件列表画面下部或表格画面右侧的过滤按钮，可转移到当前显示元件的贴片数据的列表画
面。
如果要重新显示所有贴片数据的列表，可通过点击贴片数据的列表画面下部的解除过滤按钮来显示。
过滤按钮 ：
解除过滤按钮 ：
