第 1 部 基本篇 第 2 章 生产
2-23
2-7-1-1 传送部的构成
· 传送部的构成 (单通道)

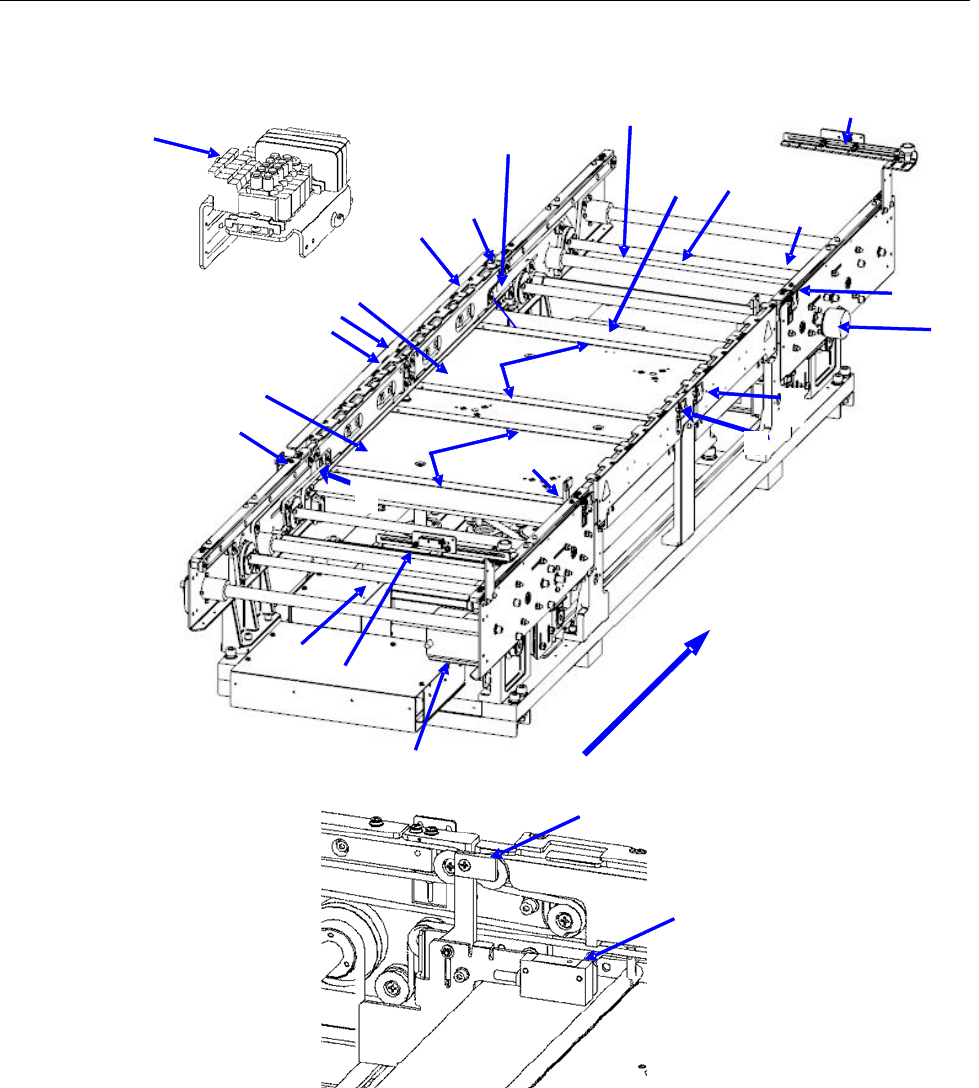

＜基板传送装置各部分的名称＞
1 IN
传感器
9
传送电磁阀
17
支撑销检出传感器受光
2 OUT
传感器
10
传送马达
18
挡块传感器
3 WAIT
传感器光缆受光
11
驱动轴
19
挡块
4 WAIT
传感器光缆发光
12
侧梁
20 (WAIT2
传感器光缆受光
)
5 C_OUT
传感器光缆受光
13
支撑台
IN
21 (WAIT2
传感器光缆发光
)
6 C_OUT
传感器光缆发光
14
支撑台
OUT
22 (WAIT2
传感器光缆受光
)
7 PWB
导轨
15
自动调整宽度马达
23 (WAIT2
传感器光缆发光
)
8 支撑台原点传感器
16
支撑销检出传感器发光
2
1
15
11
3
4
8
10
11
12
10
13
14
17
16
18
11
7
5
9
12
6
21
2
0
22
23
基板传送方向
18
19
第 1 部 基本篇 第 2 章 生产
2-24
＜基板传送装置构造概要＞
传送限动器的安装位置是，当传送方向为左→右时安装在右侧，传送方向为右→左时安装在左侧。
使用传送限动器时，下游(OUT)侧在基板前端接触到传送限动器的位置上基板被夹紧。
1) 基板传入，IN 传感器①检测出基板时，传送马达⑩会驱动驱动轴⑪，通过传送带开始传送。
并且，限动器⑲同时变为 ON。
2) 当基板到达限动器⑲时，被 STOP 传感器⑱检测到，支承台⑬⑭上升。此时，通过限动器⑲、支
承销将基板的外形进行固定。临时固定完成后，限动器⑲OFF，完成基板固定。
3) 固定后，下一基板相同地运入，在 WAIT 传感器③的位置上待机。
4) 生产结束后解除固定，开始传出。
5) 最早的基板通过 C・ OUT 传感器⑤后，限动器⑲再次变为 ON，进行下一基板的固定准备。
第 1 部 基本篇 第 2 章 生产
2-25
2-7-1-2 传送轨道宽度的调整
＜在「自动调整基板宽度画面」中的调整方法＞
(1)请从生产的菜单选择［生产辅助］－［支援准备］。
(2)请对准传送宽度尺寸。
按下画面的 1「自动调整基板宽度」，即可显示「自动调整基板宽度」画面。
「自动基板宽度调整」在单通道、双通道下，有不同的操作。
注意
按照以下说明点击[移动]按钮后，传送即随之启动。
点击之前，务必确认传送活动区域没有妨碍物体。
1) 自动基板宽度调整
③选择[移动]，调整宽度。马
达旋转，执行调整。
① 选择[宽度回原点]，
执行传送的返回原点。
②
输入
[
尺寸
]
、
[
余宽
]
。
（[余宽]宽度不适合基板传送宽度时，
请输入。大致为－
0.5mm
〜
0.5mm
。）
④ 请检查传送是否顺畅。
