第 1 部 基本篇 第4 章 制作生产程序
4-34
3) “选项”组
① 不使用・使用
选择是否使用选项中设定的内容。
[不使用]
不使用选项中设定的内容时，请选择此项。
将按照主机端的设定内容动作。
[使用] 使用选项中设定的内容时，请选择此项。
② WAIT 传感器缺口基板对应功能
勾选后，WAIT 传感器缺口基板对应功能生效。
如去除勾选，功能变为无效。
4) “其他”组
① 长尺寸基板的分割位置
实施 2 阶段夹紧时，输入分割贴片区域的 X 方向尺寸。输入从基板布局端点开始的
X 方向长度。非 2 阶段夹紧的基板尺寸时，将忽视设定。
第 1 部 基本篇 第4 章 制作生产程序
4-35

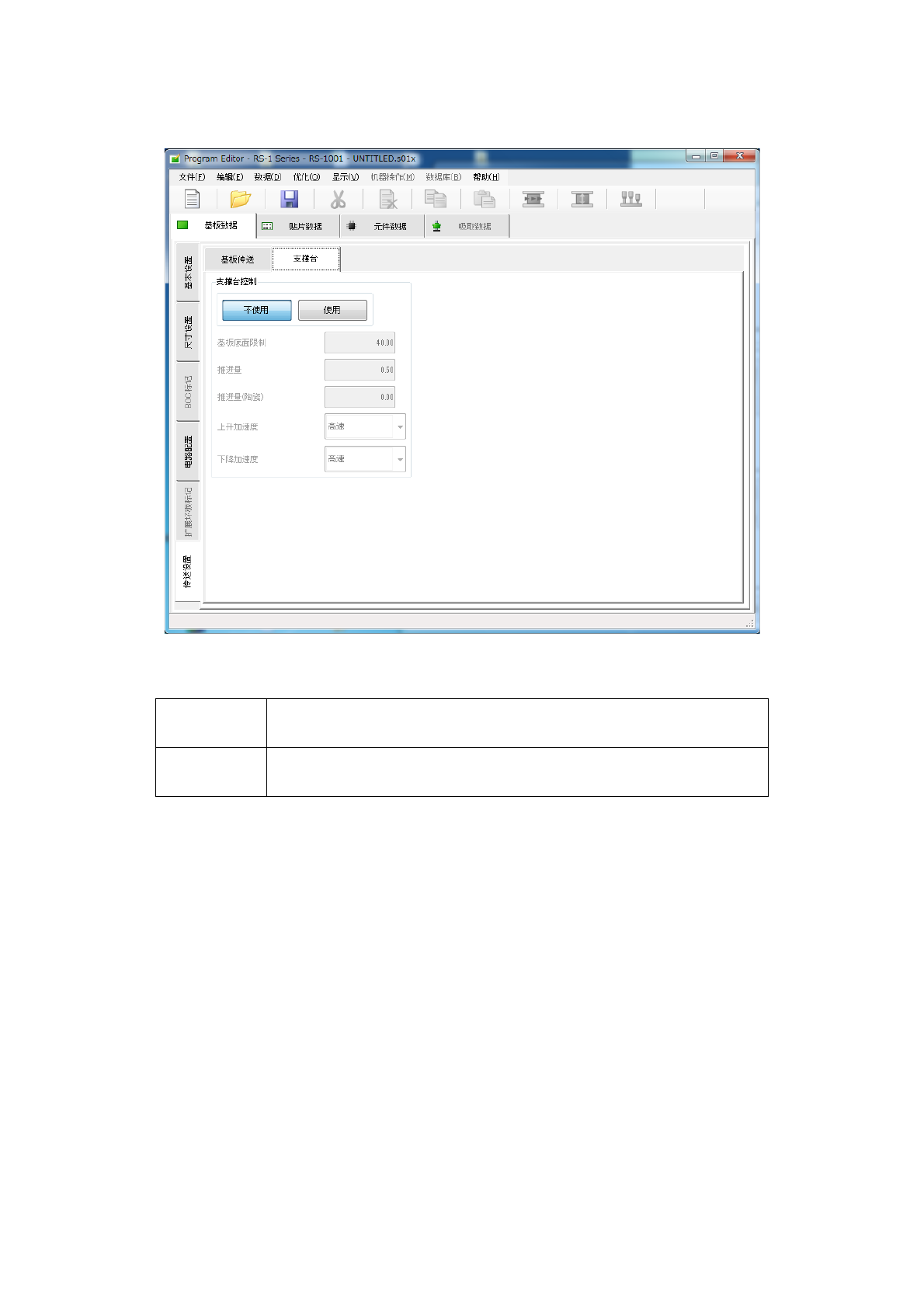

(2) 支撑台画面
在选择「传送设置」选项卡的状态下，选择「支撑台」选项卡时，会显示如下画面。
1) 不使用/使用
选择是否使用支撑台控制中设置的内容。
[不使用]
不使用支撑台控制中设置的内容时，请选择此项。
按主机端设置的内容运行。
[使用] 要使用支撑台控制中设置的内容时，请选择此项。
2) 基板底面限制
设置支撑台的基板下降限制值。
可设置的值为 5.0～40.0（mm）。
3) 推进量
4) 推进量（陶瓷）
输入支撑台上升时的偏移值｡
支撑销将按照设置的值向上方向推顶基板｡
可设置的值为 0.0～5.0（mm）。
5) 上升加速度
设置支撑台上升时的加速度｡
6) 下降加速度
设置支撑台下降时的加速度｡
第 1 部 基本篇 第4 章 制作生产程序
4-36
4-3-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数：与单板基板、多电路板无关，总点数最多可输入 10，000 点。

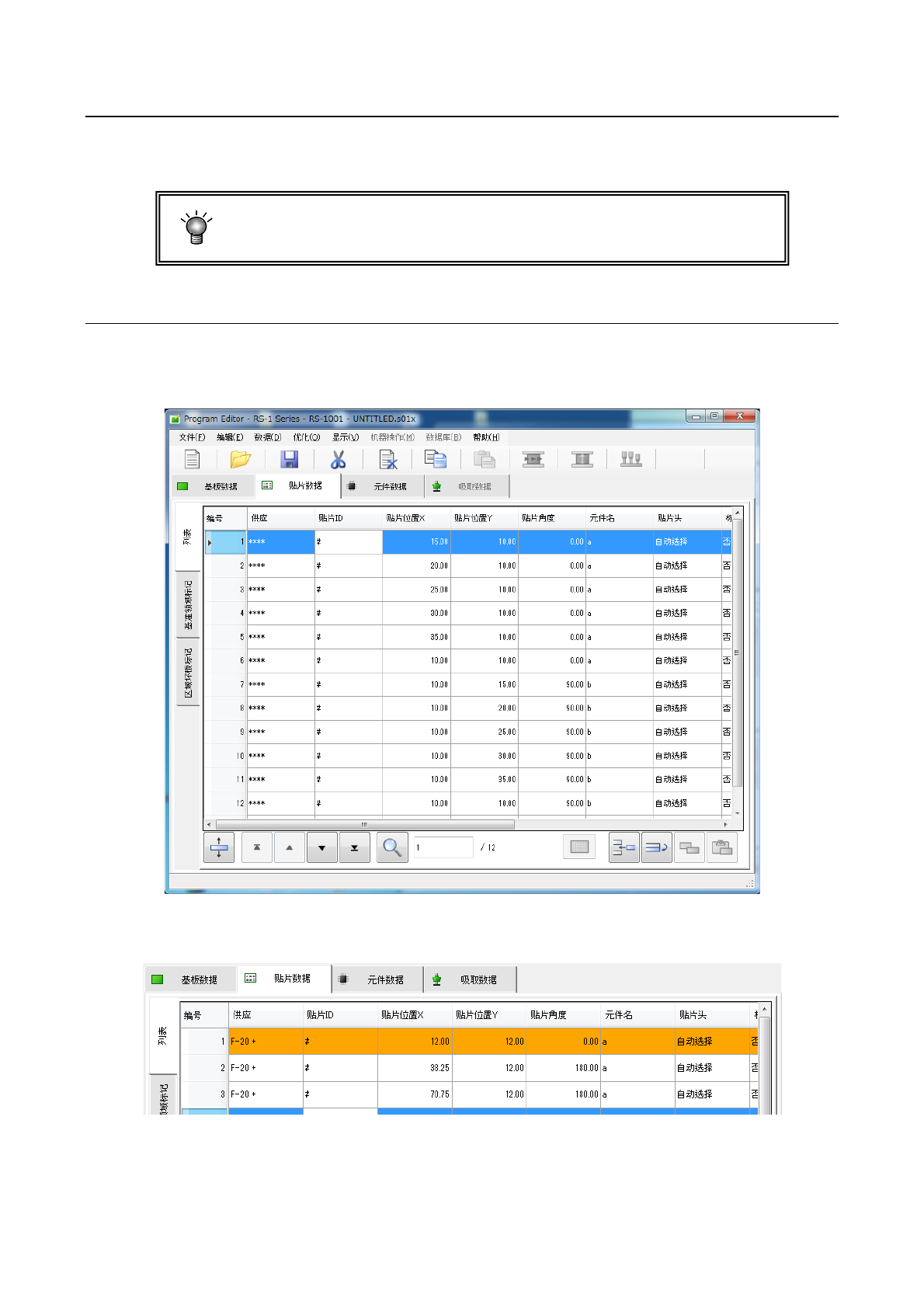

4-3-4-1 显示贴片数据画面
制作基板数据后，选择画面上方的「贴片数据」选项卡，可显示贴片数据制作画面(下图为制作完成的
示例)。
设置为跳过 (包含元件数据的跳过设置）时，显示会变为橙色，如下所示。
