第 1 部 基本篇 第 2 章 生产 2- 56 2 ）生产管理信息 （ H ead ） 显示每个 Head 的生产管理信息 。 显示内容项目：变更 管理信息显示的内 容。 No. 项目 内容 1 显示内容 综合 显示综合管理信息。 2 Head 显示每 1 个 Head 的生产管理信息。 3 供应 显示每 1 个供应位置的生 产管理信息。 4 吸取率 显示每 1 个供应位置的吸 取率排序。 5 删除 删除生产管理信息。
第 1 部 基本篇 第 2 章 生产
2-55
显示内容项目：变更管理信息的显示内容
No.
项目
内容
1
显示
内容
综合
显示综合管理信息。
2
Head
显示每
1
个
Head
的生产管理信息。
3
供应
显示每
1
个供应位置的生产管理信息。
4
吸取率
显示每
1
个供应位置的吸取率排序。
5
删除
删除生产管理信息。

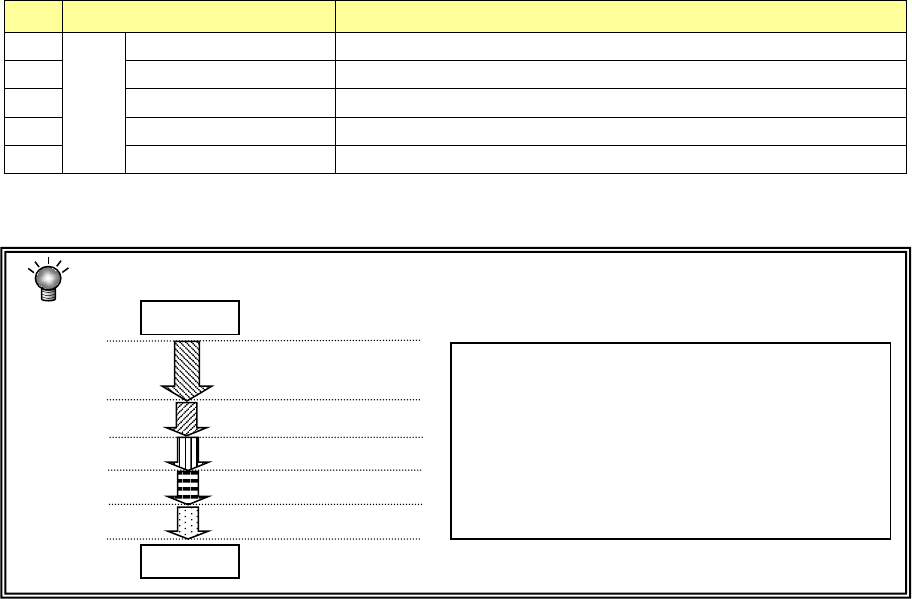

生产开始到结束的阶段区分及主要定义如下。
运行时间 → A
停止时间合计 → C+D+E
维护保养时间 → B
故障停止时间 → C+D
无元件停止时间 → E
停机时间 → B+C+D+E
A
生产(含传送时间)
生产开始
结束生产
B
暂停按钮
ON
C
异常停止按钮
ON
D
发生错误 (识别错误等)
E
元件用尽
第 1 部 基本篇 第 2 章 生产
2-56

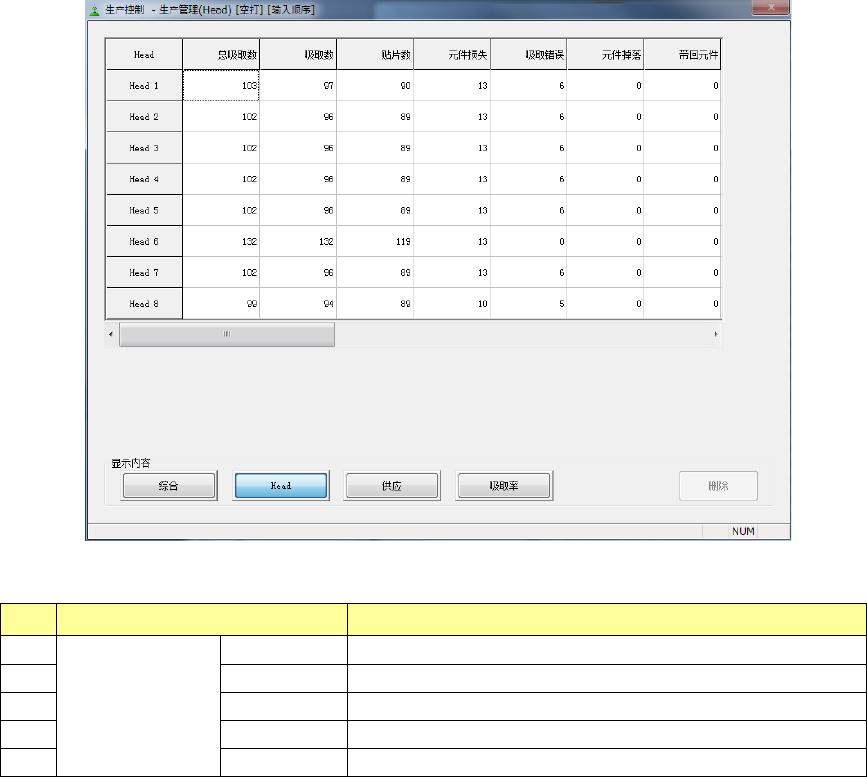

2）生产管理信息（Head）
显示每个Head的生产管理信息。
显示内容项目：变更管理信息显示的内容。
No.
项目
内容
1
显示内容
综合
显示综合管理信息。
2
Head
显示每
1
个
Head
的生产管理信息。
3
供应
显示每
1
个供应位置的生产管理信息。
4
吸取率
显示每
1
个供应位置的吸取率排序。
5
删除
删除生产管理信息。
第 1 部 基本篇 第 2 章 生产
2-57
No
项目
内容
1
Head
显示相应 Head 的号码。
2 总吸取数
使用相应 Head 吸取动作的次数。
（吸取数 + 吸取错误）
3
吸取数
该
Head
吸取成功的元件数。
4
贴片数 该 Head 吸取贴片的元件数。
5
元件损失
该
Head
损失的元件数。
（吸取总次数－贴片数）
6
吸取错误
该
Head
吸取失败的次数。
7
元件掉落 显示吸取元件后到贴片之间元件脱落的次数。
8
带回元件
元件贴片，吸嘴上提时，带回元件的次数。
9
激光识别 使用该 Head 发生激光识别重试超次错误的次数。
10
异元件 检出异元件的次数。
11
芯片站立
该
Head
吸取的元件被判定为芯片站立的次数。
12 元件姿势 发生元件姿势错误的次数。
13
激光角度异常
发生激光角度异常的次数。
14
图像识别 显示图像识别时发生错误的次数。
15
共面错误
显示共面检查判定为引脚浮动、球的高度错误的元件数。
16
验证错误 显示判断为验证错误、SOT 错误、元件方向错误的判定次数。
17
引脚弯曲 显示元件识别中被判断为引脚弯曲的次数。
18
吸取偏移 显示发生吸取偏移错误的次数。
19
废弃元件
显示元件被废弃的次数。
20
其他错误 显示被判断为其他错误的次数。
在 RS-1/1R，下列情况下，再算上其他错误。
在时刻视觉多的认可，部分底部没有落入识别高度范围内。
