第 1 部基本篇第 4 章制作生产程序 4- 29 例) 非矩阵电路板的数据输入示例以下为将基板的左下角定为基板位置基准，以左下方的电路为基准电路时的「电路配置」示例。 ※根据传送方向和基准（前面、后面），会发生变化，设置方法与「矩阵电路板」相同。范围检查进行数据输入时，对输入的 BOC 标记与坏板标记坐标是否在基板内 ( 或电路内) 、以及电路是否在基板内进行范围检查。出错时，显示如…

第 1 部基本篇第4 章制作生产程序

4-28

可使用一并变更功能，指定要跳过的电路范围，跳过成批电路。

按下[电路跳过一并变更]按钮，即显示以下画面。

(1) 范围指定

以范围设定中设置的 XY 坐标范围内有电路原点的电路为对象，设置跳过/不跳过。

(2) 恢复默认

将跳过的所有电路返回为默认。

即使电路数在规定数量以下，但当总贴片点数超过 10,000 点时，会显示以下提示信息｡

第 1 部基本篇第4 章制作生产程序

4-29

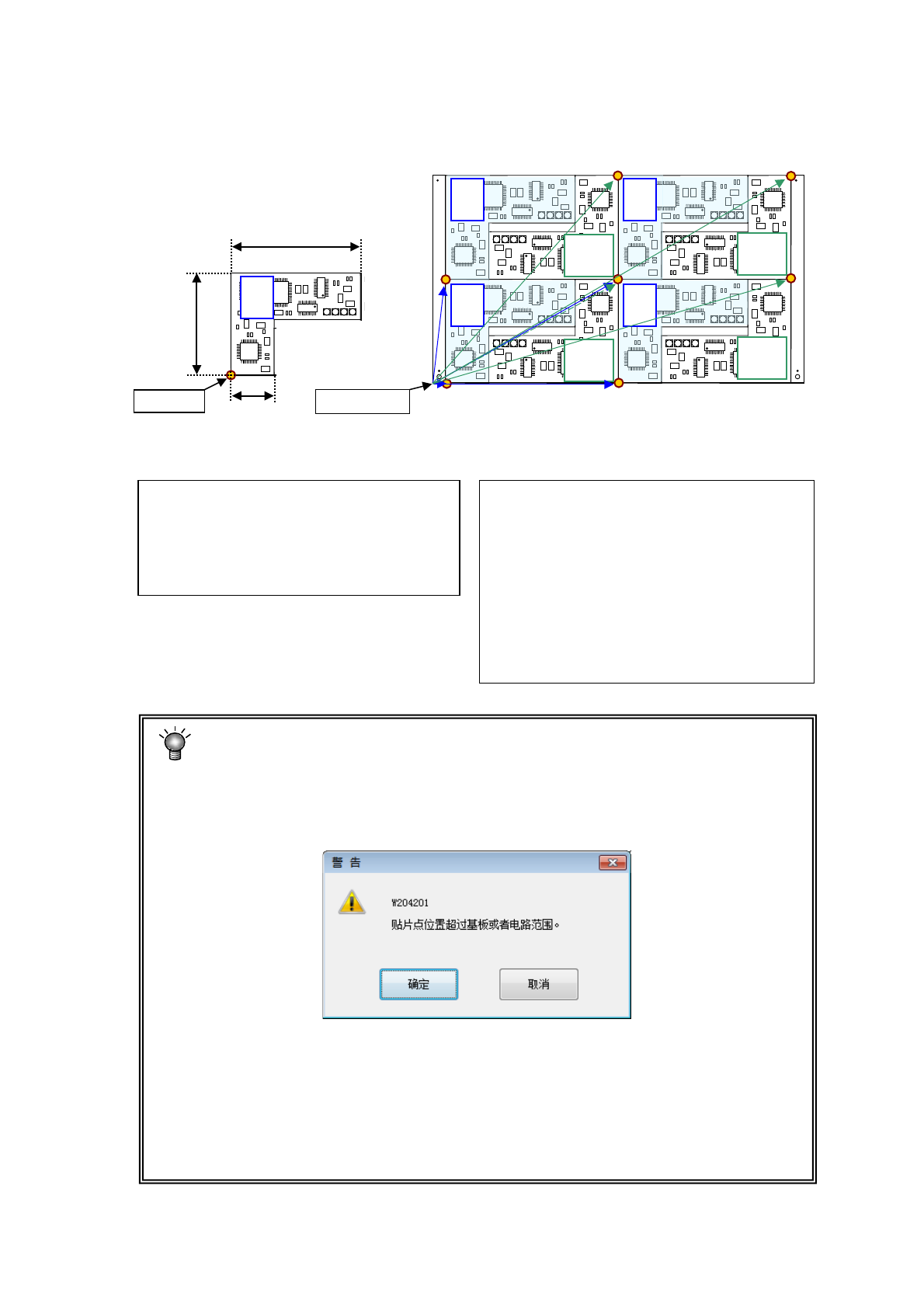

例) 非矩阵电路板的数据输入示例

以下为将基板的左下角定为基板位置基准，以左下方的电路为基准电路时的「电路配置」示例。

※根据传送方向和基准（前面、后面），会发生变化，设置方法与「矩阵电路板」相同。

范围检查

进行数据输入时，对输入的 BOC 标记与坏板标记坐标是否在基板内(或电路内)、以

及电路是否在基板内进行范围检查。

出错时，显示如下的警告信息。

●确定 => 继续进行数据切换

●取消 => 停止数据切换

※当显示上述警告信息时，请纠正基板数据的各输入值。

(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的各坐标)

基板外形尺寸 X=330 Y=200

基板设计偏移量※ X=330 Y=0

电路外形尺寸 X=150 Y=100

电路设计偏移量 X=0 Y=0

电路 No.1 X=15 Y=0 角度=0

电路 No.2 X=165 Y=100 角度=180

电路 No.3 X=165 Y=0 角度=0

电路 No.4 X=315 Y=100 角度=180

电路 No.5 X=15 Y=100 角度=0

电路 No.6 X=165 Y=200 角度=180

电路 No.7 X=165 Y=100 角度=0

电路 No.8 X=315 Y=200 角度=180

0°

180°

电路原点

基板位置基准

0°

120

100

第 1 部基本篇第4 章制作生产程序

4-30

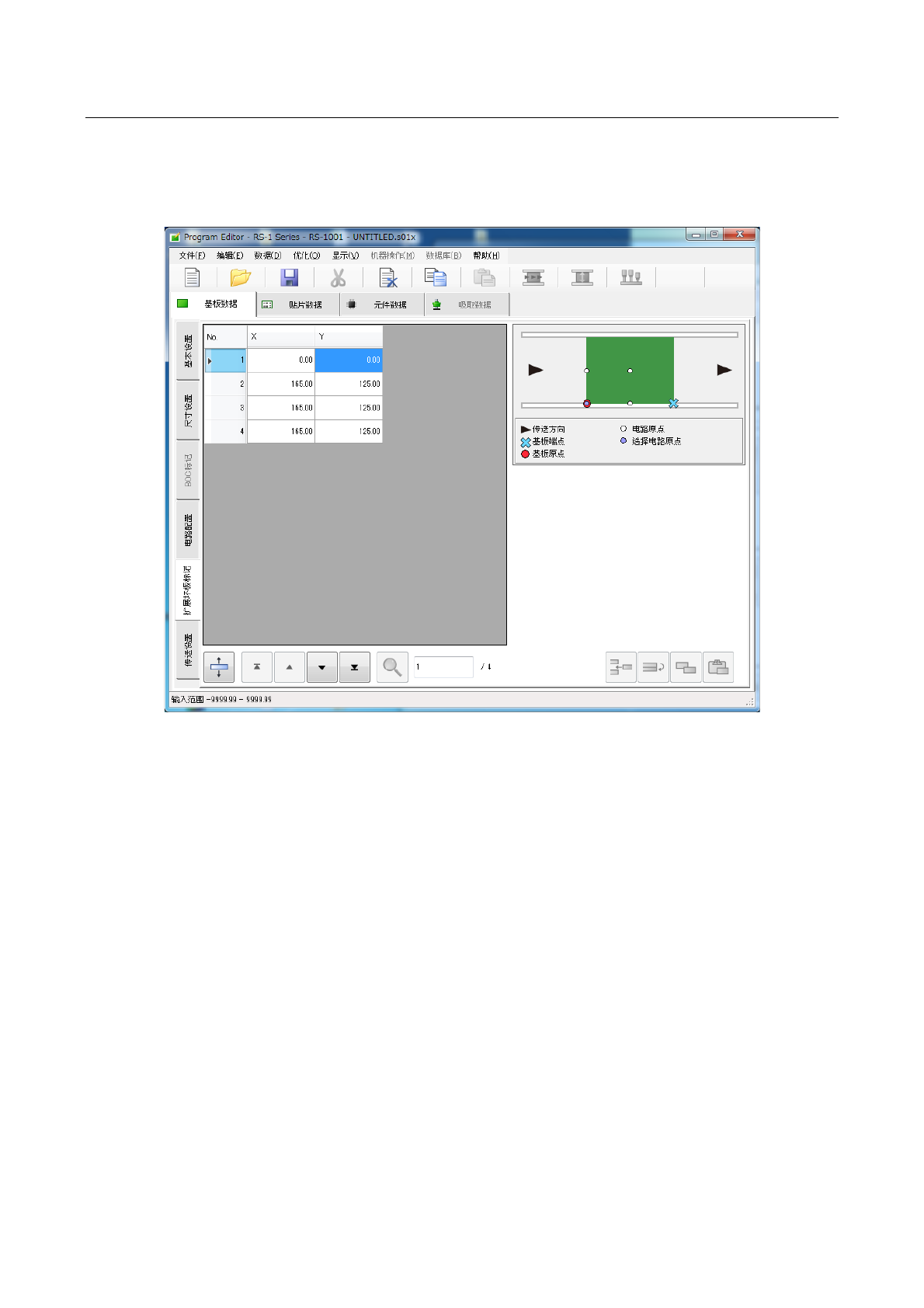

4-3-3-5 扩展坏板标记

在扩展坏板标记中，要输入从「基板基准位置」到各电路对应的「坏板标记」的位置。

在识别时 Head 移动距离缩短，或是不可能制作到电路内的标记时，请使用此项。

输入使用扩展坏板标记时的各电路的坏板标记坐标。

选择「基板数据」各画面左下的「扩展坏板标记」选项卡时，显示如下画面。
