第 2 部 功能详解篇 第 8 章 机器设置
8-16

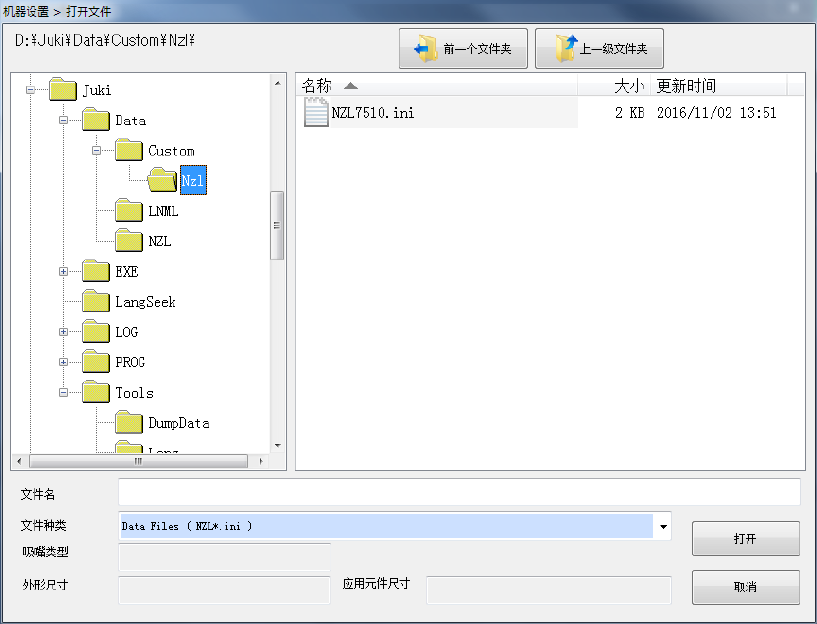

如果USB闪存未插入USB端口，或因使用USB闪存故障等原因不能读出时，会显示默认的追加吸
嘴数据文件夹浏览画面。
在此处保存有已存储的追加吸嘴数据文件。
第 2 部 功能详解篇 第 8 章 机器设置
8-17
8-3-2-3 吸嘴配置
选择 [吸嘴配置] 后，会显示如下画面。
(1) 使用目的
「吸嘴高度」，是用激光测量元件时需要使用的数据，用于控制高度进行微调整。
「真空压」用于判断有无吸嘴或有无元件。但由于使用激光判断有无吸嘴或有无元件，该数值
只作为辅助信息。
(2) 设置项目
No.
项目
设置内容
1
ATC
号
ATC
的号码：
1
～
45
2
吸嘴号
配置在
ATC
的吸嘴号
3
吸嘴种类
配置在
ATC
的吸嘴类型
(
只限自动取得
)
4
真空压
安上吸嘴后的真空值
(
只限自动取得
)
5
吸嘴高度
相对于基准吸嘴的长度偏差
(
只限自动取得
)
6
反射
OK
：低反射吸嘴，
NG
：高反射吸嘴或未执行测量
7
滑动状态
OK
：滑动检查
OK
，
NG
：滑动检查异常或未检查状态
第 2 部 功能详解篇 第 8 章 机器设置
8-18
(3) 设置方法
在基准 Head 上安装吸嘴，用激光测量吸嘴前端的高度（反映在吸嘴高度中）和吸嘴的外形宽
度（反映在吸嘴号中），并获取真空值。
1)
吸嘴号
设置与画面左侧 ATC 号对应的吸嘴号。
a) ATC 号是指 ATC 编号，请按照分配给该 ATC 的吸嘴号输入。
b) 有焦点的，才可以设置吸嘴号，输入文字后请按下 [ENTER] 键、或按下 [字段移动]
键加以确定。可设置的吸嘴号范围见下表。
No.
输入项目
可设置范围
1
吸嘴号
7100～8999 中无特定分配(无需输入)
单元格中若已有输入的数值时，可先按 [DEL] 或 [BACK SPACE] 键进行删除，再按
[ENTER]、[字段移动键] 确定后，吸嘴的分配即被解除，相应的 ATC 所有显示也会消失。
例） 设置 ATC 编号 3。
2)
吸嘴种类
吸嘴种类是指要安装在画面左侧 ATC 号上的吸嘴的类型。
No.
设置项目
设置内容
1 通常 通常吸嘴
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
3)
真空压
设置在基准 Head(Head3)上安装吸嘴时的真空值。
用于判断有无吸嘴和有无元件。
但，有无吸嘴、有无元件，主要使用激光判定，因此该设置值仅作为辅助信息。
4)
吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
