第 1 部 基本 篇 第 3 章 维护 3- 30 1) 通过「手动控制」使 支撑台 上升 ，从 两侧在 滚珠丝 杠轴 3 个位置全面涂抹上 润滑油 。 XL 共有 4 处。 注油项目 3-3- 7 支撑台 实施频度 ： 2 个月 使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N 滚珠丝杠 支撑台 滚珠丝杠
第 1 部 基本篇 第 3 章 维护
3-29

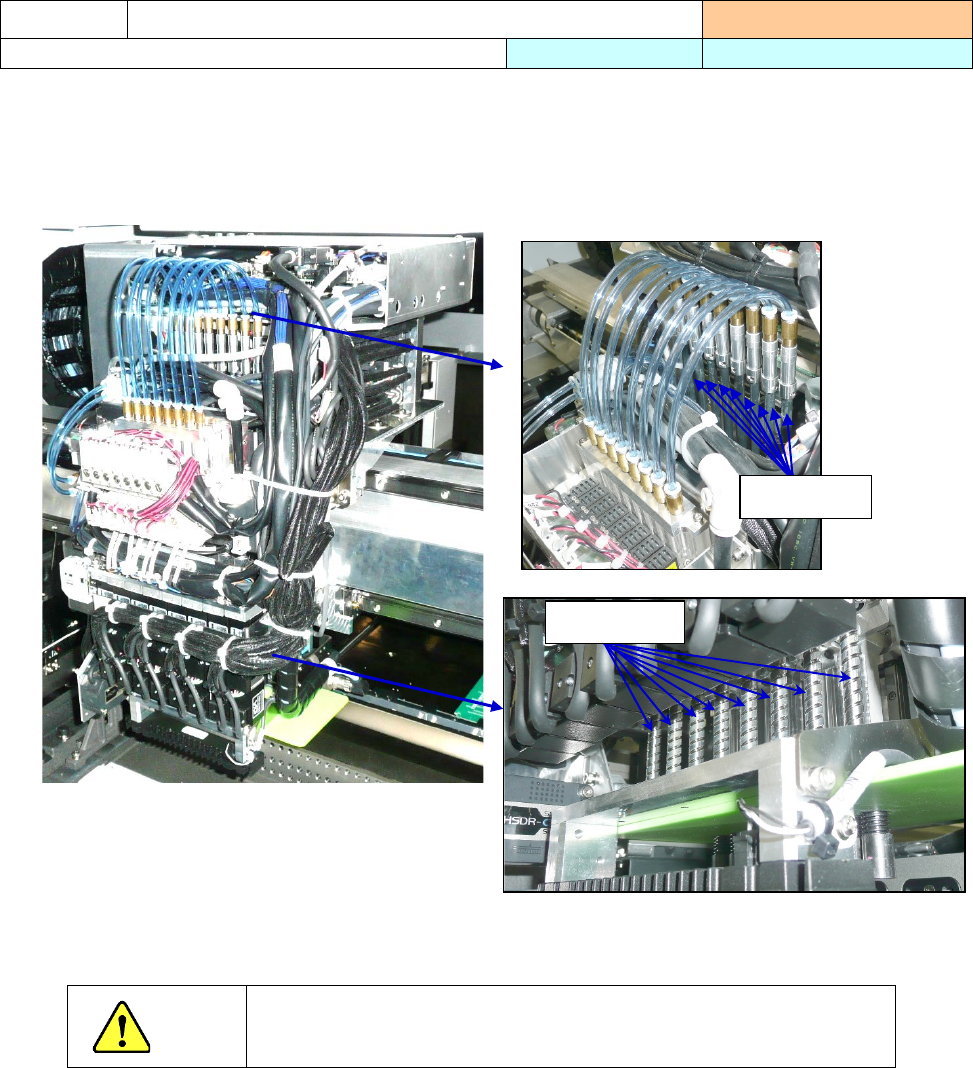

1) 在「滚珠丝杠①」的轨道上薄薄地涂上一层润滑油(CG2 润滑油)。
在「花键轴②」上薄薄地涂上一层润滑油(CG2 润滑油)。
上下活动 Z 轴，使润滑油分布均匀后，把多余的润滑油擦干净，防止飞散。
注意
除 CG2 润滑油以外，请勿使用其他的润滑油涂抹。
混合不同的润滑油，可能使润滑油分解滴落。
注油项目
3-3-6 滚珠丝杠和花键轴
实施频度 ：2 个月
使用工具
：毛刷
使用润滑油
：
CG2
从下面看 Head 的图
8 吸嘴 Head
滚珠丝杠①
从上面看
Head
的图
花键轴②
第 1 部 基本篇 第 3 章 维护
3-30
1) 通过「手动控制」使支撑台上升，从两侧在滚珠丝杠轴 3 个位置全面涂抹上润滑油。
XL 共有 4 处。
注油项目
3-3-7 支撑台
实施频度 ：2 个月
使用工具
：毛刷
使用润滑油
：
6459
润滑油
N
滚珠丝杠
支撑台
滚珠丝杠
第 1 部 基本篇 第 3 章 维护
3-31
1) 在「台架定位销」和「导轨轴」涂上润滑油。
2) 在
「台架定位销」的接收侧（贴片机侧）也涂上润滑油。
1) 在「台架定位销」和「O 环」涂上润滑油。
注油项目
3-3-8 统一更换台车
实施频度
：
2
个月
使用工具
：
毛刷 使用润滑油：
6459
润滑油
N
注油项目
3-3-9 台架升降机
实施频度 ： 2 个月
使用工具 ： 毛刷 使用润滑油：6459 润滑油 N
台架定位销（两侧 2 处）
导轨轴（两侧 4 处）
台架升降机 L 台架升降机 R
O 环
台架定位销（两侧 2 处）
