第 2 部 功能详解篇 第 8 章 机器设置
8-35
8-3-4-4 MTS 装配位置偏差

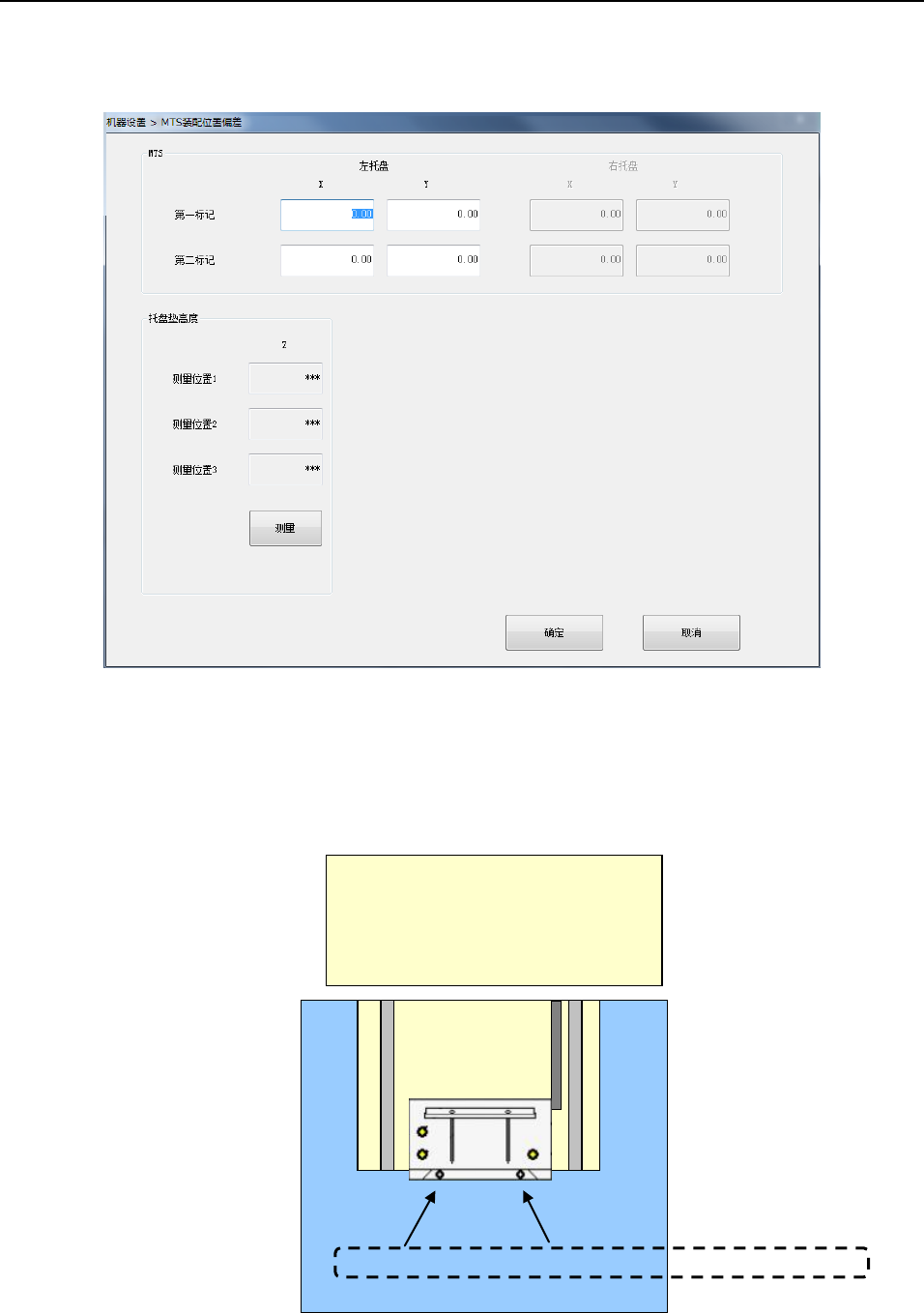

选择MTS装配位置偏差后，可显示如下画面。
进行MTS装配位置偏差设置。
可进行托盘标记位置1、2的设置。
(1) 设置项目
1) MTS/
标记位置校正
标记位置校正功能，是指取得 MTS 台架标记的水平方向（X、Y）相对于设计原点的偏差，
以便在吸取元件时校正生产程序的吸取坐标。
TR5S/TR5D/TR8SR
＜俯视图＞
MTS
Front<--->Rear
第
1
标记
第
2
标记
标记位置校正
第 2 部 功能详解篇 第 8 章 机器设置
8-36
(2) 设置方法
1)
标记位置校正
进行 MTS 台架标记的第 1 标记和第 2 标记位置的示教。
选择要设置偏差值的标记项目，按下示教面板装置键（「HMS」或「 CAMERA」） 显 示 MTS
台架标记，开始进行示教。
检查和进行调整，使示教位置处于台架标记的中心。
示教结束后，会自动输入相对于台架标记位置设计值的 X、Y 偏差值。
2)
托盘座板高度显示
按下「测定」按钮即可显示各测定点的高度。
关于具体的调整方法，请确认各 MTS 的「安装要领书」。
第 2 部 功能详解篇 第 8 章 机器设置
8-37
8-3-4-5 MTC 滑梭吸取位置
选择MTC滑梭吸取位置，显示以下画面。
设置从MTC供给元件的吸取位置（X,Y）。
对于X,Y由相机进行示教。Z安装7508吸嘴，在MTC侧往复吸取焊盘上表面，示教吸嘴下表面接
触的高度。
(1) 设置项目
(2) 设置方法
通过示教或者键盘进行设置。
当输入聚焦在 X 或者 Y 时，示教 XY 的值，输入聚焦在 Z 时，对 Z 的值进行示教。
一边目视实物，一边进行 Z 的示教。
此外，大、小、机械卡盘的 Z 值在 1 处进行示教时，将同时读取值，并予以反映。
②
Z
：
7508
将吸嘴对齐焊盘的上表面，接下
来示教下降
0.5mm
的位置。
① XY：示教焊盘的中心。
MTC
焊盘上表面
Z
滑梭
焊盘
＜俯视图＞
0.5mm
