第 1 部 基本 篇 第 3 章 维护 3- 40 ●更换碗型密封圈 1) 拆下气缸。 2) 拆下内六角螺栓 ( M 8×20) 。 3) 拆下碗型密封圈压板 ，更换新的碗型密 封圈。 请注意碗型密封圈的 方向。要套进连杆 。 4) 更换后，以 12.0N ・ m 的力拧 紧内六角螺栓 (M8×20) 关闭。 ※ 盖（罩）的 安装，请按照 密封圈的 更换顺序进行 操作。在更换其 它消耗 零件时，请不要 关闭 盖（罩） ，参照各部位的更换…
第 1 部 基本篇 第 3 章 维护
3-39

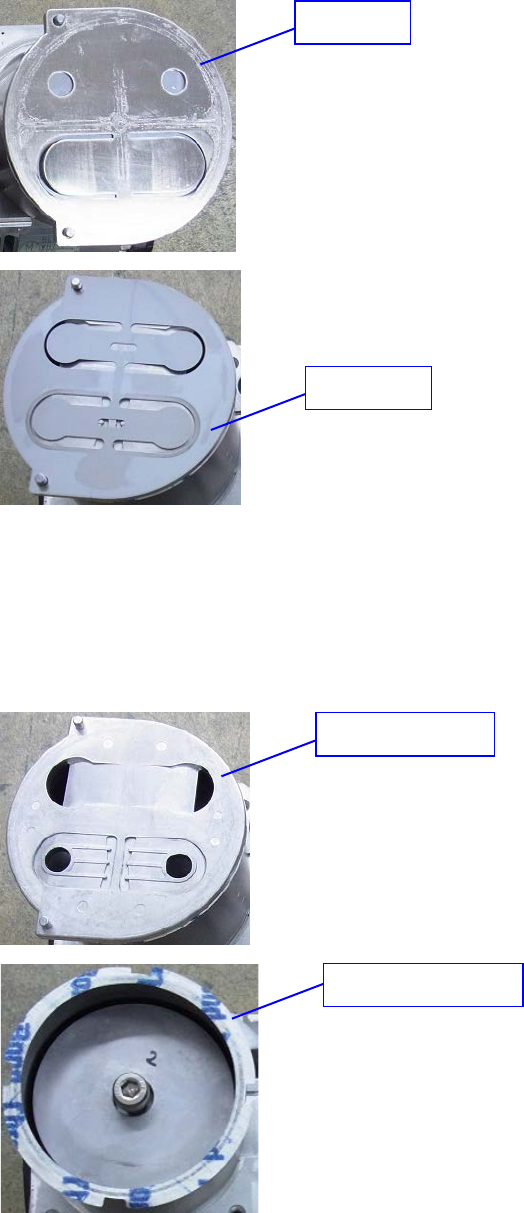

●吸排气阀的更换
1) 拆下阀挡板。
2) 取出吸排气阀，更换新的吸排气阀。
※ 盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭
盖（罩），参照各部位的更换步骤操作。
●更换气缸密封圈
1) 拆下气缸板。
2) 取下气缸密封圈，更换新的气缸密封圈。
※ 盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭
盖（罩），参照各部位的更换步骤操作。
阀挡板
吸排气阀
气缸板
气缸密封圈
第 1 部 基本篇 第 3 章 维护
3-40
●更换碗型密封圈
1) 拆下气缸。
2) 拆下内六角螺栓(M8×20)。
3) 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4) 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)关闭。
※ 盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭
盖（罩），参照各部位的更换步骤操作。
碗型密封圈压板
内六角螺栓(M8×20)
碗型密封圈
第 1 部 基本篇 第 3 章 维护
3-41
真空泵分解图
No.
名称
No.
名称
1 内六角螺栓（M6×95）8 根 10 气缸密封圈
2 泵头盖 1 11 气缸
3 连接管 12 内六角螺栓（M8×20）
4 Ｏ环 P-10 13 碗型密封圈压板
5 泵头盖 2 14 碗型密封圈
6 密封圈 15 连杆
7 阀挡板
8 吸排气阀
9 气缸板
