第 2 部 功能详解篇 第 12 章 选项组件
12-1
第12章 选项组件的使用
12-1 供料器类
有关使用方法请参见各供料器的『使用说明书』、供料器附带的『简易使用说明书』。
本章对安装到主机上的方法进行说明。
RF 系列电动式供料器
安装步骤

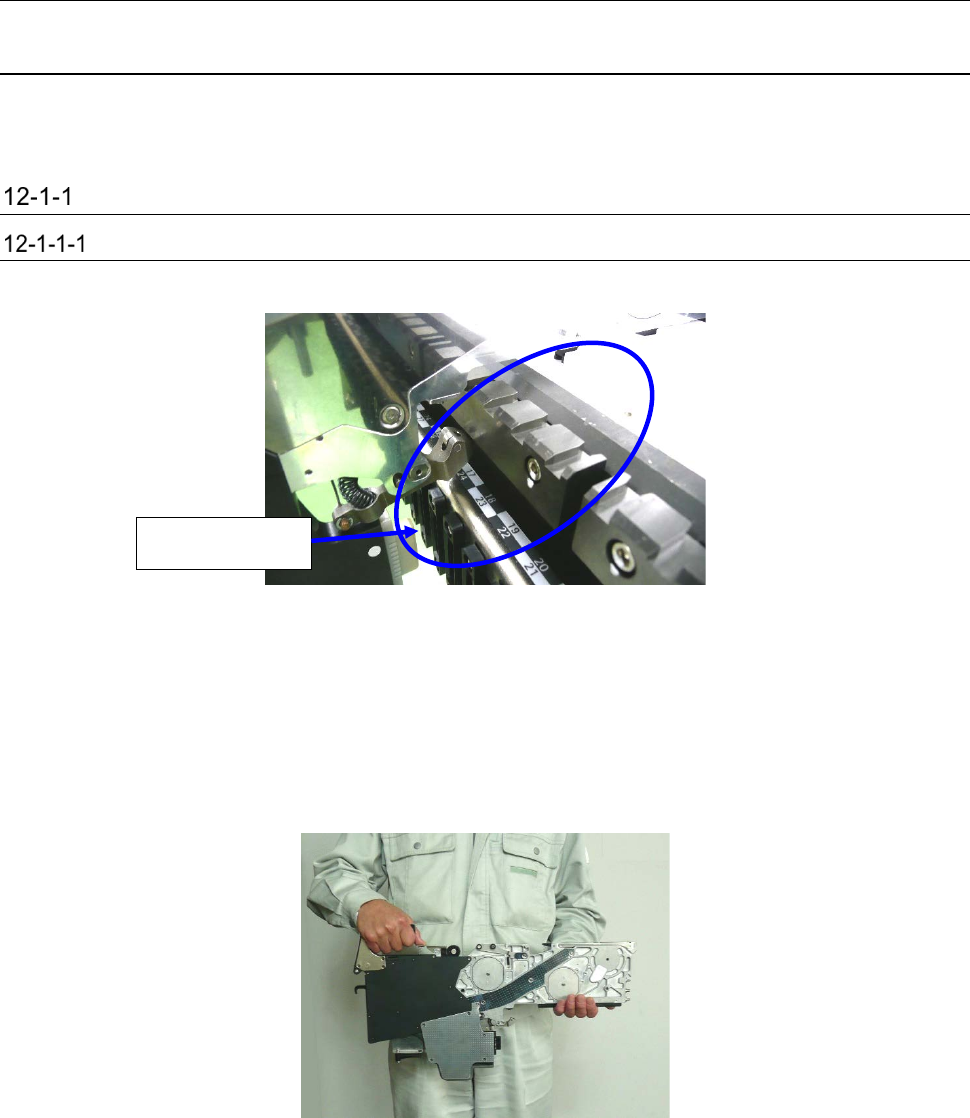

(1) 请确认带式供料器的固定面、贴片机的供料器台架上面、连接器的接插部位没有元件等异物。
图 12-1-1
※ 请务必确认 A、B 部位没有元件、垃圾等异物。
如果卷入了异物，有时会损伤导向销（R)(F)，使供给位置精度恶化。
(2) 请用一只手握住把手部位，用另一只手扶住滑动轨道将供料器安装到台架上。
图 12-1-2
应没有异物
第 2 部 功能详解篇 第 12 章 选项组件
12-2
(3) 在台架上安装供料器之前，请确认载带不要从料带排出口伸出 3mm 以上。如果伸出了 3mm 以
上，请剪切料带。
插入前请确认上盖已关闭。
图 12-1-3 图 12-1-4
(4) 请将滑动轨道的前端，插进导向轨道的沟槽内。
图 12-1-5 图 12-1-6
(5) 将带式供料器插入到中间位置后，请拉动锁紧释放杆，打开锁紧。
图 12-1-7 图 12-1-8
(6) 请用力推供料器，直到导向销 F 顶住台架抵接面。
图 12-1-9 图 12-1-10
滑动轨道前端 导向轨道
顶住台架
使其贴紧
导向销 F
3mm
以下
