(4) 详细设置
在 [识别焊锡标记的条件设置] 画面上，可进行焊锡识别的详细设置。
选中 [全参数自动调整] 进行自动调整时，照明、阈值、对比度图案会一边变动，一边进行全部
图案的组合识别，自动调整。
在 [识别焊锡标记的条件设置] 画面上进行 [自动调整] 后，若识别仍然不稳定时，请使用本项功
能。
设置贴片校正
在把光标对准需要执行识别焊锡印刷补偿贴片位置的贴片点 [标记] 上时所显示的菜单中，选择「编
辑」 或「浏览」。画面切换为区域基准标记后，把光标对准已完成示教的焊锡标记行，按下 [选择]
按钮。
校正设置完成后，在贴片点标记位置上，将显示校正使用的标记 ID。
* 需要同时设置多个贴片点校正时，把光标对准贴片数据的标记上，在需要校正的贴片点上拖动光标
统一选择，可进行同时设置。
第 2 部 功能详解篇 第 12 章 选项组件
12-71

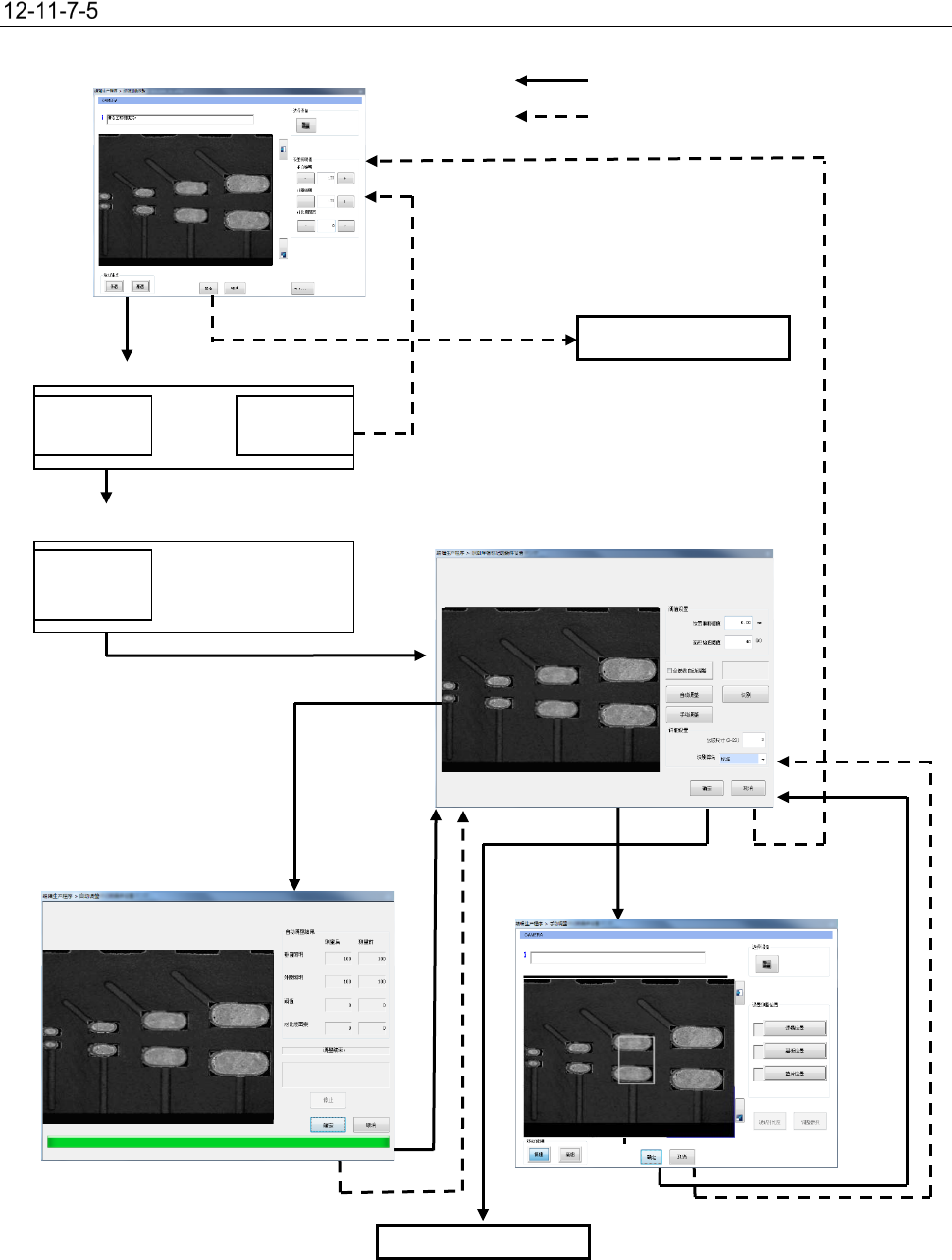

输入数据的流程
按下 ENTER 后，数值即被更新，可跳过设置画面。
外圈照明调整
自动调整参数
贴片校正设置
手动设置
更新值
不被更新值
ENTER
OK
PREVIOUS
取消
设置
2 值化阈值
ENTER
OK
设置焊锡外形
设置焊锡检查阈值
示教结束
第 2 部 功能详解篇 第 12 章 选项组件
12-72
生产
生产开始时的错误处理
要在没有识别焊锡印刷补偿贴片位置功能的装置上使用焊锡印刷识别进行生产时，在生产开始前的检
查时会出现警告。
若按下开始生产按钮强行开始生产，会显示不能进行焊锡印刷识别的对话框。此时，请选择是忽略焊
锡印刷识别开始生产，还是中止生产。
生产中的错误处理

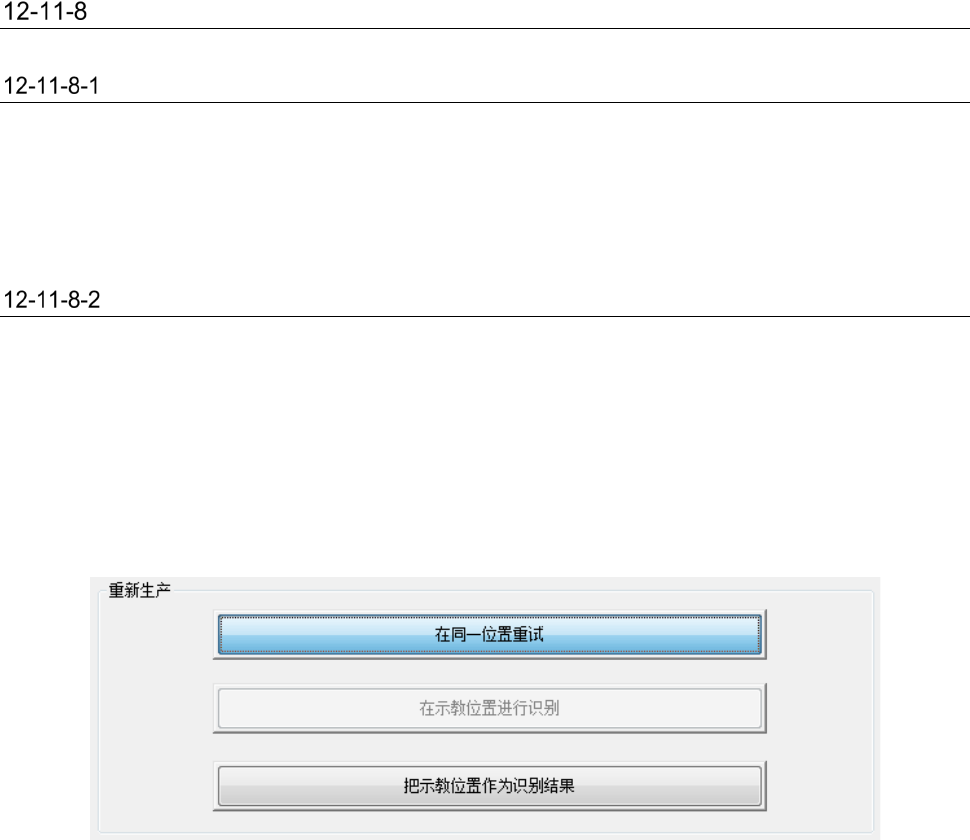

出现识别错误时显示的生产再开始模式，不可选择 [在示教位置进行识别]。要不改变位置重新识别时，
请选择 [在同一位置重试] 后，再按生产开始按钮。
要示教时，示教 1 组焊锡中点后即按 [确定] 后，选择 [把示教位置作为识别结果]，再按下重新开始
生产按钮。
在生产途中已释放基板后要再开始生产时，已经贴装了元件的位置上不能识别焊锡。请通过示教，重
新设置焊锡印刷位置。
在继续生产中，若焊锡标记位置上已经贴装了元件，可选择 [把示教位置作为识别结果]，并进行生产。
