第 1 部 基本篇 第 2 章 生产
2-42
2-8-3-1 生产状态
选择窗口-生产状态(生产状况)，即可显示生产状况画面。
显示生产中的各机器的状态。
・ 生产状况画面
1) 生产信息项目
显示生产的一般信息。
No.
项目
内容
1 实际生产数量
显示实际生产的基板数量。
操作选项的[生产/显示]选项卡的[递减生产基板数量]
选项被选中时，显示「剩余未生产件数」。
2
计划生产数量
显示计划生产的基板数量。
3
总贴片点数
显示基板上完成贴片的点数和要贴片的总贴片点数。
4
顺序
显示输入顺序还是优化顺序生产。
5
无元件次数
显示累计的元件用完次数。
6
废弃元件次数
显示累计的吸取元件废弃的次数。
7
最快节拍
显示机器节拍的最好成绩。
(
贴片时间最短的项目
)
8
机器节拍
显示
1
块基板从搬入贴片机到该基板搬出的时间。
9
生产线节拍
显示从搬出
1
块基板到搬出下一块基板的时间。
10 基板数量
显示「实际生产的基板数量／计划生产的基板数量」
。
设定了操作选项的「生产(显示)」选项卡的［递减生
产基板数量］时，则显示「剩余基板的数量／计划生
产的基板数量」。
11
总吸取率
(%)
显示机器整体的吸取率。
12
总贴装率
(%)
显示机器整体的贴装率。
13
激光错误次数
显示发生激光识别错误的次数累计。
14
基板
ID
显示生产程序的基板
ID
。
第 1 部 基本篇 第 2 章 生产
2-43

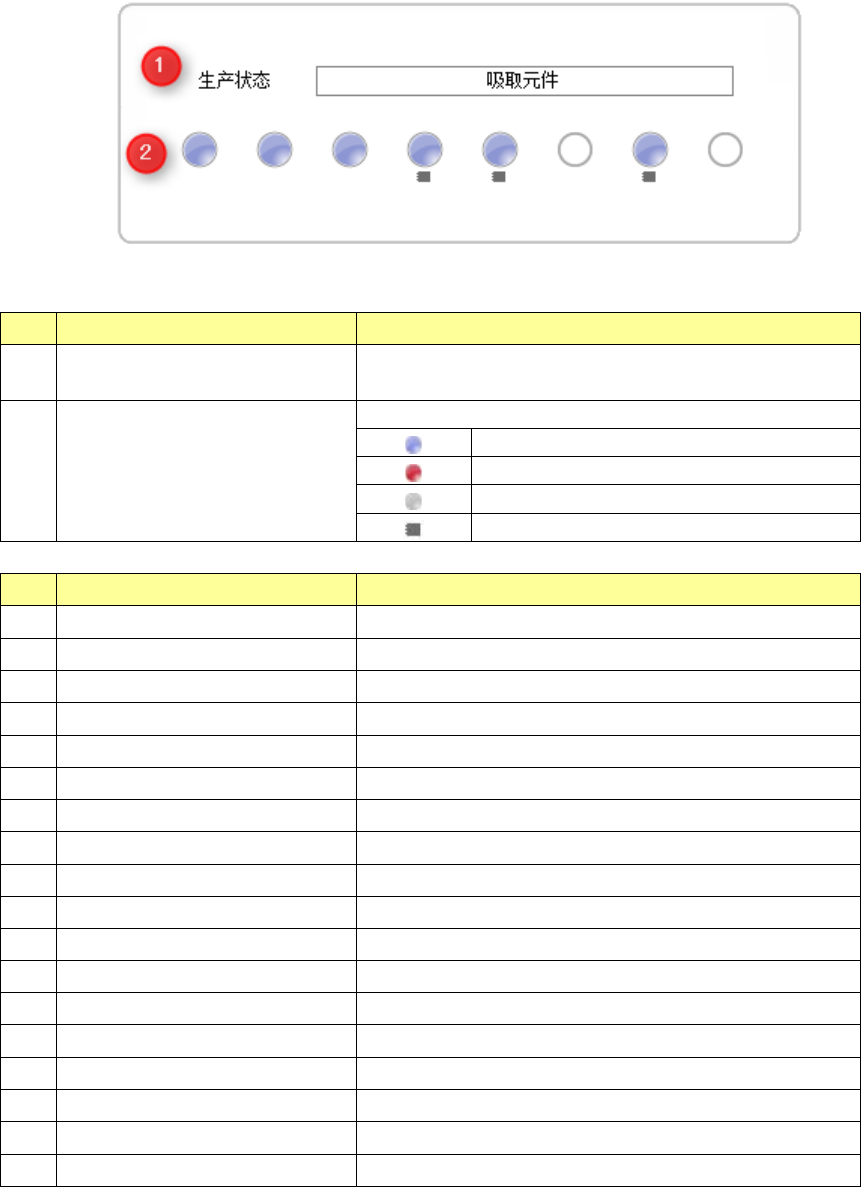

2) Head、台架信息项目
显示各 Head、台架的状态。
各项目的内容如下。
No.
项目
内容
1
生产状态
显示当前的生产状态的项目。
详细情况请参见下表。
2 Head
显示项目表示的
Head
编号。
正常状态
错误状态
未使用状态
元件吸取中
No.
显示文字
状态
1 传送动作中 基板传送中
2
VCS 识别中 图像识别元件的 VCS 识别处理中
3
正在复合识别 图像识别元件的多元件识别处理中
4
SVCS 识别中 图像识别元件的 SVCS 识别处理中
5
基板向传送等待位置移动中 基板向传送等待位置移动中
6
区域标记读取中 区域识别处理中
7
BOC
标记读取中
BOC
标记识别中
8
坏板标记读取中
坏板标记检出中
9
台架标记读取中
台架标记读取中
10
区域坏板标记读取中 区域坏板标记检出中
11
全局坏板标记读取中 全局坏板标记检出中
12
吸嘴安装中 吸嘴安装中、或正在移动到吸嘴安装位置
13 吸嘴返还中 吸嘴返还中、或正在移动到吸嘴返还位置
14
元件贴片中
元件的贴片中、或正在移动到贴片位置
15
元件吸取中
元件的吸取中、或正在移动到吸取位置
16
元件废弃中
元件废弃中、或正在移动到元件废弃位置
17
生产准备中 生产的准备中
18
其他状态 其他动作中
