第 2 部 功能详解篇 第 13 章 程序补充
13-16

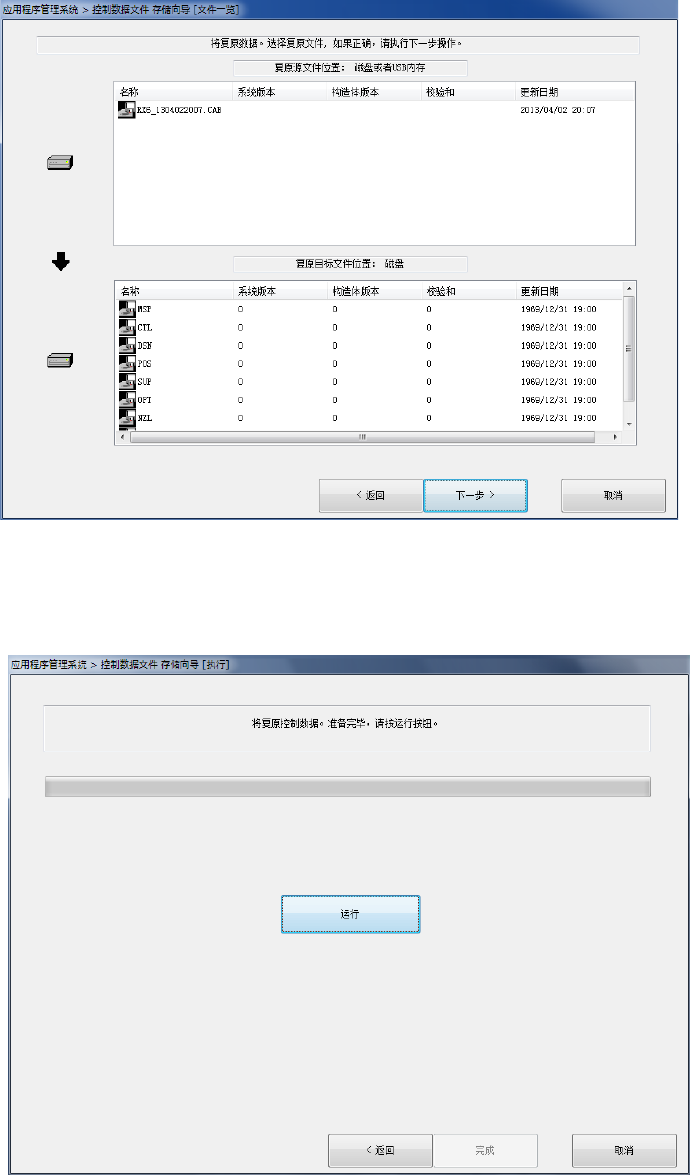

指定复原文件位置后，按[下一步>]按钮，显示如下对话框画面。
(以下示例为从USB存储器复原文件)
选择复原文件位置中所显示的可复原文件后，请按[下一步>]按钮。
要变更操作内容时按[<返回]按钮。要结束作业时请按[取消]按钮。
按[运行]按钮来保存控制数据。
第 2 部 功能详解篇 第 13 章 程序补充
13-17
13-3 各用户级别可使用的功能
分 类
功 能
文件菜单
新建
× ○ ○ ○ ○
打开
○ ○ ○ ○ ○
保存
○ ○ ○ ○ ○
另存为
○ ○ ○ ○ ○
打印 ○ ○ ○ ○ ○
错误事件记录显示
○ ○ ○ ○ ○
编辑程序 编辑生产程序
× ○ ○ ○ ○
准备·调整菜单
控制数据管理 × × ○ ○ ○
设备信息的取得和保存 ○ ○ ○ ○ ○
保存图像信息 × ○ ○ ○ ○
设备运行信息 × ○ ○ ○ ○
返回原点 ○ ○ ○ ○ ○
生产菜单
基板生产
○ ○ ○ ○ ○
试打
○ ○ ○ ○ ○
空打
○ ○ ○ ○ ○
通过 ○ ○ ○ ○ ○
预热 ○ ○ ○ ○ ○
机器设置菜单
机器设置
× × ○ ○ ○
操作选项
× ○ ○ ○ ○
维护菜单
手动控制 × × ○ ○ ○
设置机器控制参数 × × × × ○
MS
参数设置 × × × × ○
设置维护日志 × × ○ ○ ○
自己诊断功能 ○ ○ ○ ○ ○
FCS
× × ○ ○ ○
校正弯曲 × × × × ×
环境设置菜单
变更用户组
○ ○ ○ ○ ○
生产程序初始文件夹
○ ○ ○ ○ ○
显示语言设置 × × ○ ○ ○
环境设置 × ×
○ ○ ○
关于程序 ○ ○ ○ ○ ○
Startup 菜单
文件管理(资源管理器) × ○ ○ ○ ○
硬件安全拆卸
○ ○ ○ ○ ○
调整日期和时间 × × × ○ ○
应用程序快捷方式 退出
○ ○ ○ ○ ○
第 2 部 功能详解篇 第 13 章 程序补充
13-18
13-4 生产程序的文件格式
13-4-1 可读取的文件格式一览
格式名称(扩展名)
程序文件说明
RS-1/1R
文件格式
（
s01x
）
RS-1/1R
主机制作的文件
RX-7
文件格式
（
prd
）
RX-7
主机制作的文件
RX-6/6B/6R
文件格式
（
j01x
）
RX-6
制作的文件
2050/2050R
文件格式
（
e45
）
2050/2050R
主机制作的文件
2060
文件格式
（
e46
）
2060
主机制作的文件
2070
文件格式
（
e47
）
2070/1070
主机制作的文件
2080
文件格式
（
e48
）
2080/2080R
主机制作的文件
CX-1
文件格式
（
e56
）
CX-1
主机制作的文件
FX-1/FX-1R
文件格式
（
e51
）
FX-1/FX-1R
主机制作的文件
FX-2
文件格式
（
X52
）
FX-2
主机制作的文件
FX-3
文件格式
（
x01
）
FX-3
主机制作的文件
2077
文件格式（
X52
）
FX-2
主机制作的文件
3010
文件格式（
X11
）
3010
主机制作的文件
3020
文件格式（
x21
）
3020/3020R
主机制作的文件
优化分割文件
(i01)
生产支持系统制作的生产线#1 机用的分割文件
优化分割文件
(i02)
生产支持系统制作的生产线#2 机用的分割文件
优化分割文件
(i03)
生产支持系统制作的生产线#3 机用的分割文件
优化分割文件
(i04)
生产支持系统制作的生产线#4 机用的分割文件
优化分割文件
(i05)
生产支持系统制作的生产线#5 机用的分割文件
优化分割文件
(i06)
生产支持系统制作的生产线#6 机用的分割文件
优化分割文件
(i07)
生产支持系统制作的生产线#7 机用的分割文件
优化分割文件
(i08)
生产支持系统制作的生产线#8 机用的分割文件
优化分割文件
(i09)
生产支持系统制作的生产线#9 机用的分割文件
优化分割文件
(i10)
生产支持系统制作的生产线#10 机用的分割文件
※ 还有如果扩展是被在上述未列出的贴片机制作的生产程序相同的“程序文件说明”, 但是请，因
为它不支持 RS-1/1R 没有使用。
例如：JX300LED 是同为 2070 格式文件（E47）
注意
读取数据时的注意事项。
770、775、2077、RX-7 格式文件，有元件名，但没有元件数据内容。
此外，RS-1/1R 之外格式文件，其吸取数据全部是自动选择｡
13-4-2 可保存的文件格式一览
格式名称(扩展名)
程序文件说明
RS-1/1R
文件格式
（
s01x
）
RS-1/1R
制作的文件
