第 1 部 基本篇 第 3 章 维护
3-38

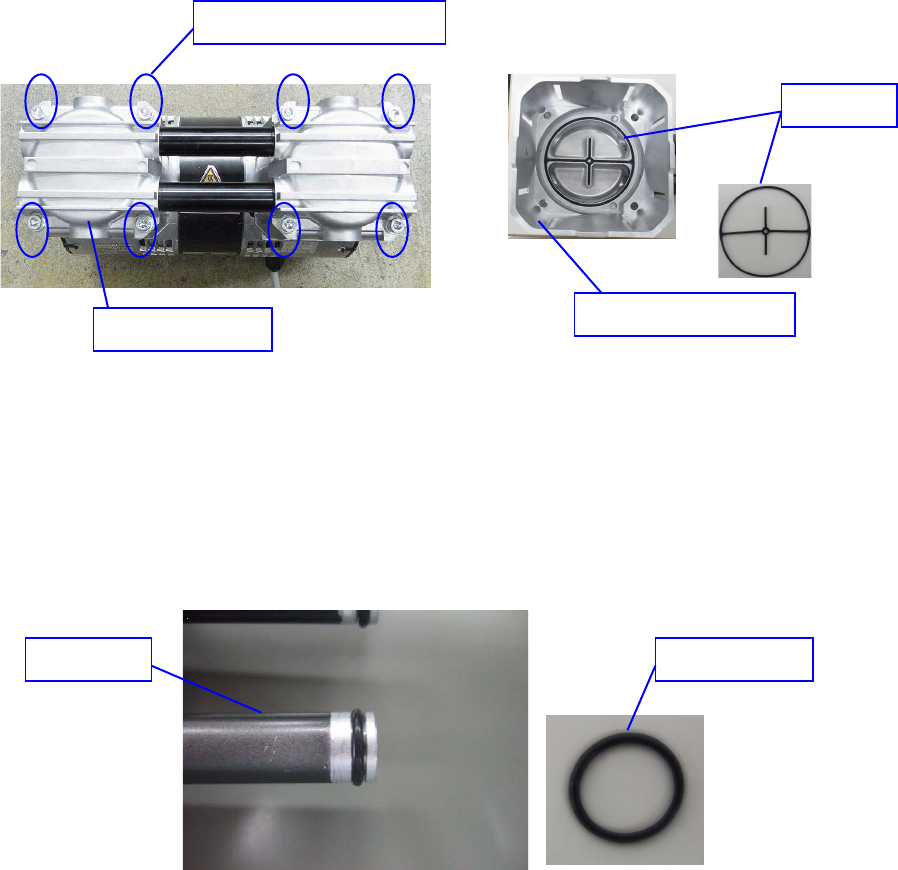

●更换密封圈
1) 取下泵头盖的 4 个（左右合计共 8 个）内六角螺栓(M6×95)。
2) 取下泵头盖内侧的黑色密封圈，共 2 个，更换上新的密封圈。
※请确认密封圈完全放入泵头盖的密封垫圈槽内。
3) 请用 5.0N・m 的力对角拧紧固定泵头盖用的内六角螺栓(M6×95)，使其关闭。
※更换其它消耗零件时，请不要关闭盖（罩），参照各部位的更换步骤操作。
●更换 O 环 P-10
1) 用与更换密封圈相同的要领，卸下泵头盖、连接管。
2) 把 O 环 P-10 安装到位于连接泵头盖之间的连接管。
3) 进行更换，插入连接管时请注意不要划伤 O 环。（1 根管内两侧有 2 处）
※ 更换前，请清扫连接管的 O 环沟、泵头的连接管安装孔。盖（罩）的安装，请按照密封圈的更换
顺序进行操作。在更换其它消耗零件时，请不要关闭盖（罩），参照各部位的更换步骤操作。
泵头盖内侧
O 环 P-10
密封圈
连接管
内六角螺栓(M6×95)
泵头盖
第 1 部 基本篇 第 3 章 维护
3-39
●吸排气阀的更换
1) 拆下阀挡板。
2) 取出吸排气阀，更换新的吸排气阀。
※ 盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭
盖（罩），参照各部位的更换步骤操作。
●更换气缸密封圈
1) 拆下气缸板。
2) 取下气缸密封圈，更换新的气缸密封圈。
※ 盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭
盖（罩），参照各部位的更换步骤操作。
阀挡板
吸排气阀
气缸板
气缸密封圈
第 1 部 基本篇 第 3 章 维护
3-40
●更换碗型密封圈
1) 拆下气缸。
2) 拆下内六角螺栓(M8×20)。
3) 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4) 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)关闭。
※ 盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭
盖（罩），参照各部位的更换步骤操作。
碗型密封圈压板
内六角螺栓(M8×20)
碗型密封圈
