第 1 部 基本篇 第 2 章 生产
2-120
2-12-3-5 连续检查

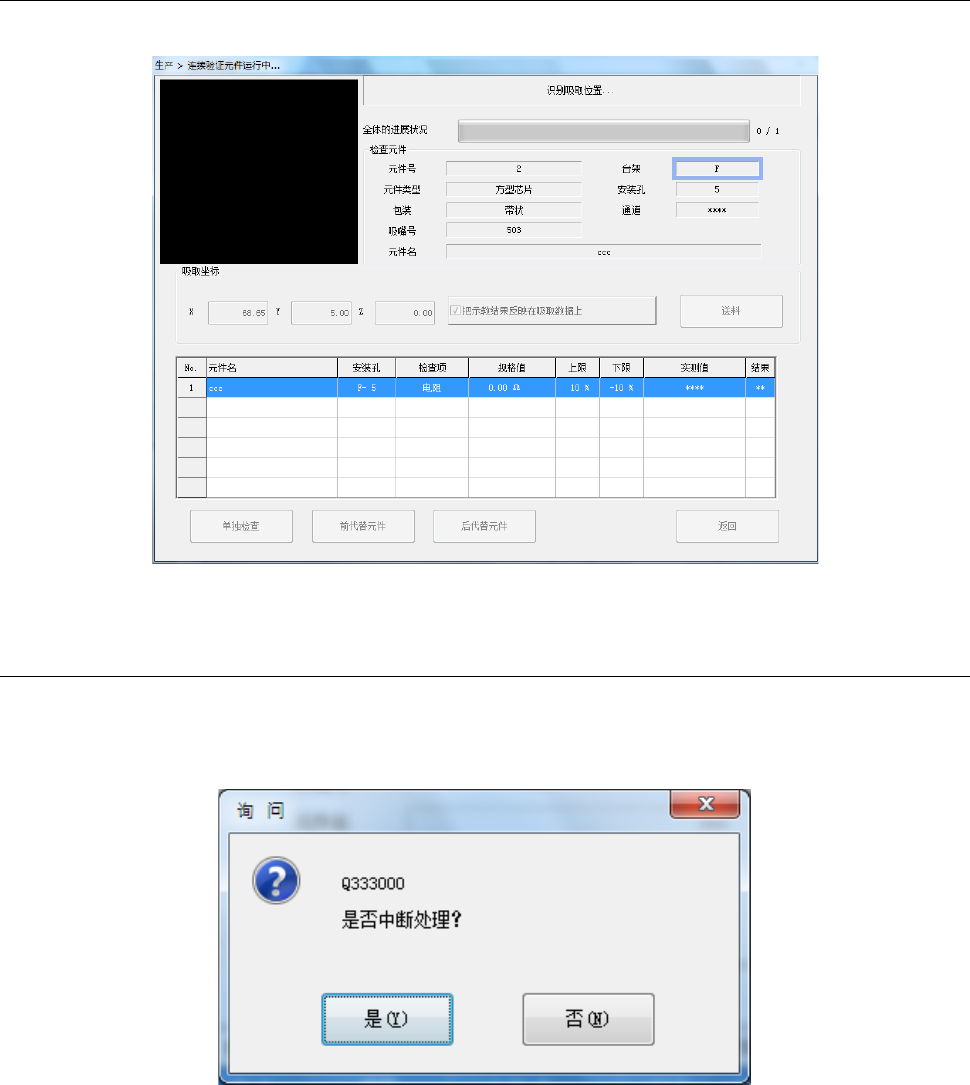

连续检查中，会显示正在进行检查的元件内容，逐次显示执行中的进展状况和检查结果。
2-12-3-6 中断
要强制中断时，按下<STOP>开关则显示以下提示信息。
要结束检查时，请选择[是]。
第 1 部 基本篇 第 2 章 生产
2-121
2-12-4 通用图像元件方向检查
2-12-4-1 概要
从生产菜单的[生产辅助]选择[通用图像元件的方向单独检查]、[通用图像元件的方向连续检查]来进行
检查。
以 VCS 进行通用图像元件的方向检查。有单独检查和连续检查两种方式。
请在生产前实施检查。以下显示各检查的内容。
检查
内容
通用图像元件的方向单独
检查
选择了通用图像元件的方向单独检查时，只对指定的元件进行方向
检查。另外，对连续检查模式中发生错误的元件进行个别检查。
通用图像元件的方向连续
检查
选择了通用图像元件的方向连续检查时，对生产程序数据内所有元
件中检查条件一致的元件进行检查。
◆
对由于某种原因检查失败的元件，可进行单独模式的个别检查。
2-12-4-2 各种动作
（1）对象元件尺寸
1）SOT方向检查
作为对象的SOT元件尺寸为"1608～□4.0mm"。
电极尺寸为长度0.2～1.0mm、宽度0.1～1.0mm。
2) 通用图像元件方向检查
检查对象的通用图像元件为元件要素组3个以下的引脚元件类，非旋转对照元件。
<对应元件示例>
3 引脚 5 引脚 7 引脚
<非对应元件示例>
引脚元件类以外 旋转对照 元件要素组为 4 个
（2）检查
1）通用图像元件方向检查
通过 VCS 识别吸取的元件，进行角度判定。
第 1 部 基本篇 第 2 章 生产
2-122
（3）检查后的元件归还
测定后的元件将被放回原来的位置或被废弃。
如下所示，根据包装方式而有所不同。
废弃位置应根据元件数据中的「元件废弃」设定进行废弃。
如果废弃方法设置为「IC 回收带」、「元件保护」时，则按照设置进行废弃。
由于 1mm 以下的元件在归还时可能出现元件站立、翻倒等情况，因此请根据询问选择处理
动作。
但是不能进行手动吸取。
包装
条件
归还
废弃
带式
－
○
外形尺寸短边 1mm 以下 询问 *1
外形尺寸短边 1mm 以上 ○ ○ *2
托架
○
○ *2
*1 显示画面，选择归还元件还是废弃元件。连续测量时，会在开始前进行询问。
*2 当废弃方法为「IC回收传送带」「元件保护」时，进行废弃。
（4）选择吸取的供应装置
当同一元件有多个供应装置(吸取数据)时，从最初输入的数据开始吸取。
（5）改变吸取坐标
无法顺利吸取时，可用手动输入或使用示教功能变更吸取坐标。
