第 1 部 基本篇 第 4 章 制作生产 程序 4- 288 7) OCC 坏板 标记识别 ( 阈值取得失败 ) 在示教的 O CC 坏板 标记识别阈值 取得 动作中取得失 败时， 显示 「阈值 取得失败。 是否自动取得 ？」 的提示信息。 ① 按 [ 确定 ] 按钮，再 次进行 阈值 取得 动作 。 ② 按 [ 取消 ] 按钮，结 束阈值 取得 动作。 8) OCC 坏板 标记识别 ( 阈值自动取得 ) 中 失败 示教的自动阈值取得 …
第 1 部 基本篇 第4 章 制作生产程序
4-287

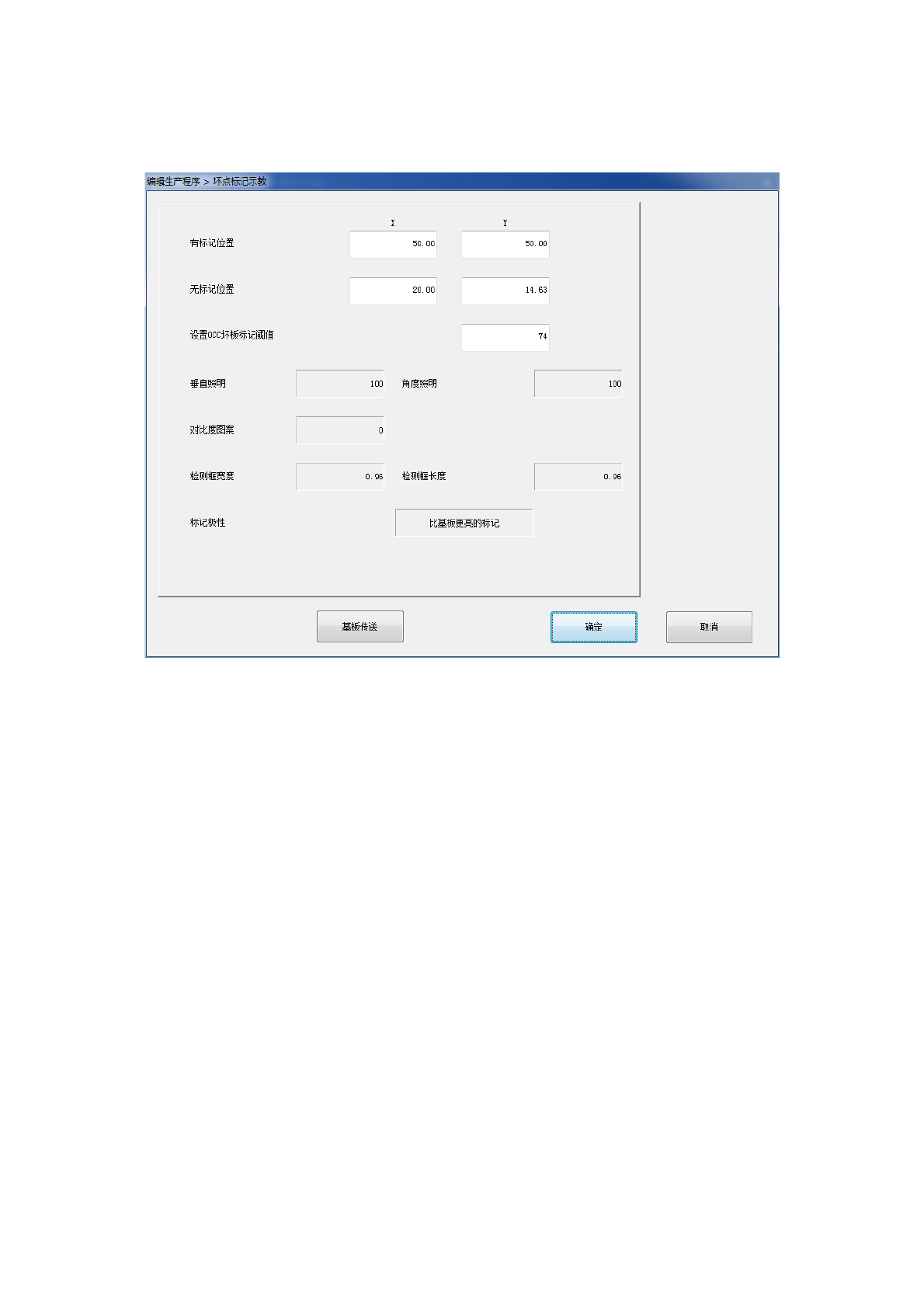

6) 坏板标记示教结果
使用示教在 OCC 坏板标记识别中取得阈值后，显示各识别用的设置值。
在 OCC 坏板标记阈值设置中使用示教对有标记位置及无标记位置进行识别动作，成功取得阈值
后，显示识别时的垂直照明、角度照明、对比度图案、检测框尺寸(宽度、长度)、标记极性。
第 1 部 基本篇 第4 章 制作生产程序
4-288

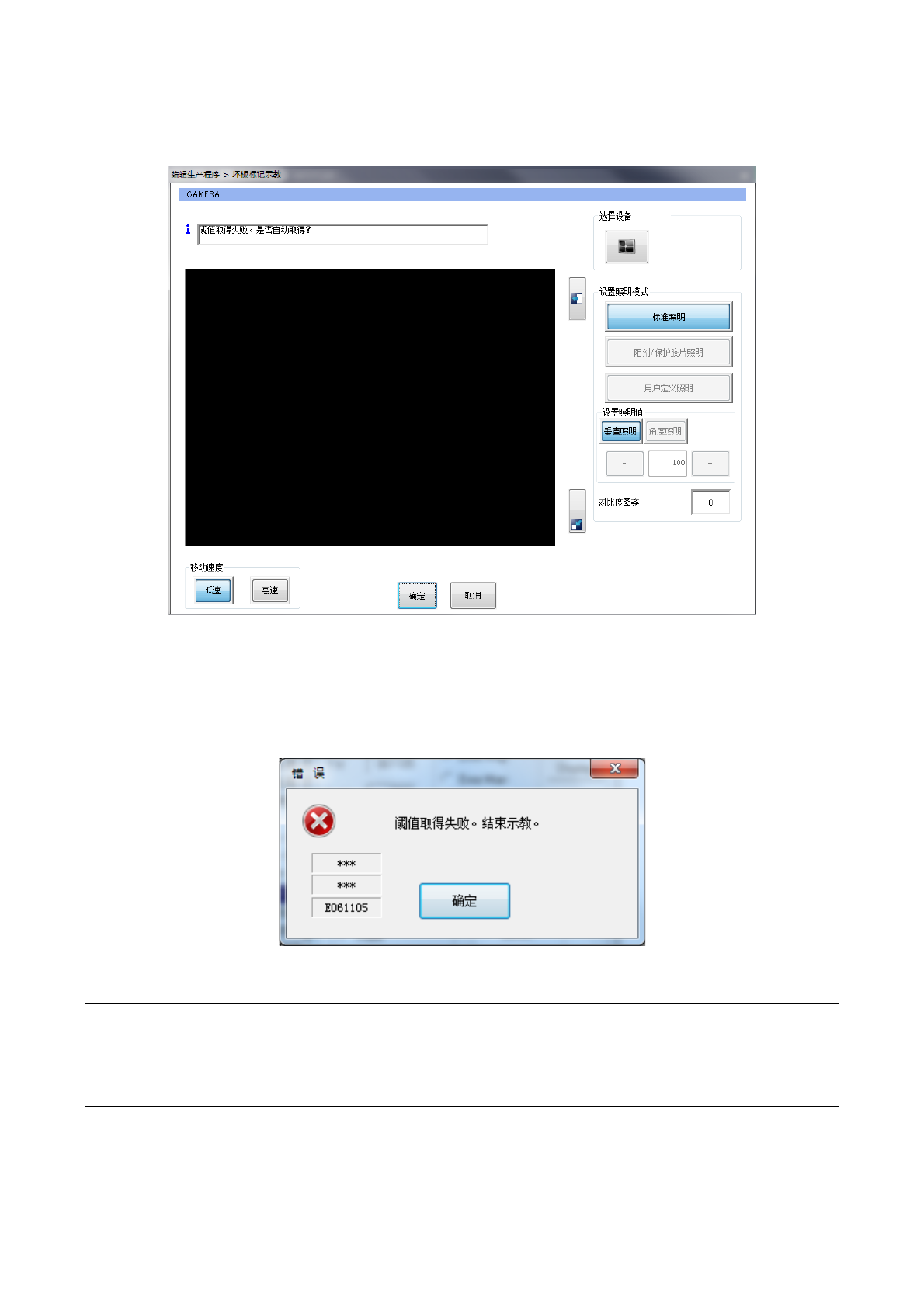

7) OCC 坏板标记识别(阈值取得失败)
在示教的 OCC 坏板标记识别阈值取得动作中取得失败时，显示「阈值取得失败。是否自动取得？」
的提示信息。
① 按[确定]按钮，再次进行阈值取得动作。
② 按[取消]按钮，结束阈值取得动作。
8) OCC 坏板标记识别(阈值自动取得)中失败
示教的自动阈值取得动作中识别失败时，显示以下提示信息。
4-5-7-8 验证单独检查（选项）
将指定的元件安装到 Head 上，与程序（元件数据）中设置的电阻值、容量、极性的信息比较、检查。
请详见「2-12-3 验证检查（选项）」。
4-5-7-9 验证连续检查（选项）
将与指定的条件一致的元件安装到 Head 上与程序（元件数据）中设置的电阻值、容量、极性的信息
比较、检查。请详见「2-12-3 验证检查（选项）」。
第 1 部 基本篇 第4 章 制作生产程序
4-289
4-6 文本文件输出
从菜单中选择[文件]－[文本文件输出]后，打开「文本文件输出」的主对话框。
(1) 项目数据
选择输出的项目数据。
No.
项目
内容
1 优化数据 输出优化数据。
2 生产管理信息 输出生产管理信息。
3 设备运行信息
输出以下装置的运行状态。
・机器运行信息
・各吸嘴的运行信息
・各贴片头运行信息
・生产线运行信息
・其他机器运行信息
・应用程序运行信息
・识别、检查信息
4 机器设置 输出机器中个别设置的信息。
5 操作选项 输出操作选项的设置状态。
