第 1 部 基本篇 第 2 章 生产
2-46
2) 生产信息项目
显示生产的一般信息。
No.
项目
内容
1 基板数量
显示基板的实际生产数量
/
计划生产数量。
选择了操作选项的[生产(显示)]选项卡中的[倒计基板
生产数量]项目时，显示「剩余基板的数量／计划生产
的基板数量」。
2
总贴片点数
显示基板上的所有贴片点数。
3
顺序
显示生产中的贴片顺序是输入顺序还是优化顺序。
4
生产线节拍
显示从搬出
1
块基板到搬出下一块基板的时间。
5
机器节拍
显示
1
块基板从搬入贴片机到该基板搬出的时间。
6
总贴片率
(%)
显示机器整体的贴片率。
7
总吸取率
(%)
显示机器整体的吸取率。
8
无元件次数
显示累计的元件用完次数。
9
激光错误
显示累计的发生激光识别错误次数。
10
废弃元件次数
显示累计的吸取元件废弃次数。
3) 生产动作项目
显示正在生产的叠加画面时的生产操作的项目。
No.
项目
内容
1 Head 名称
显示项目表示的
Head
号。
识别台架标记时显示 L/R 的某
一方，识别其他标记时，
显示识别所使用的装置。
2
电路号码
显示
Head
所要吸取贴装的元件的电路号。
3 步骤
显示
Head
所要吸取贴装的元件的贴片数据编号。
识别
BOC
标记、台架标记时，显示标记号码。
4
总贴片数
显示基板上贴装的元件点数。
5
吸取位置
显示贴装头吸取元件的供给装置位置。
6
吸嘴
显示
Head
上安装的吸嘴号码。
7
元件名
显示
Head
吸取的元件名。
8
贴片
ID
显示
Head
吸取的元件贴片
ID
。
第 1 部 基本篇 第 2 章 生产
2-47
2-8-3-3 动作状态
选择窗口-生产状态(动作)，即显示动作状态画面。
显示生产进行中的动作。
・ 动作状态
1) 生产状态项目
与生产状况的项目相同。详情请参见「2-8-3-1 生产状况」。
2) 生产信息项目
与图像的项目相同。详情请参见「2-8-3-2 图像」。
3) 生产动作项目
与图像的项目相同。详情请参见「2-8-3-2 图像」。
第 1 部 基本篇 第 2 章 生产
2-48

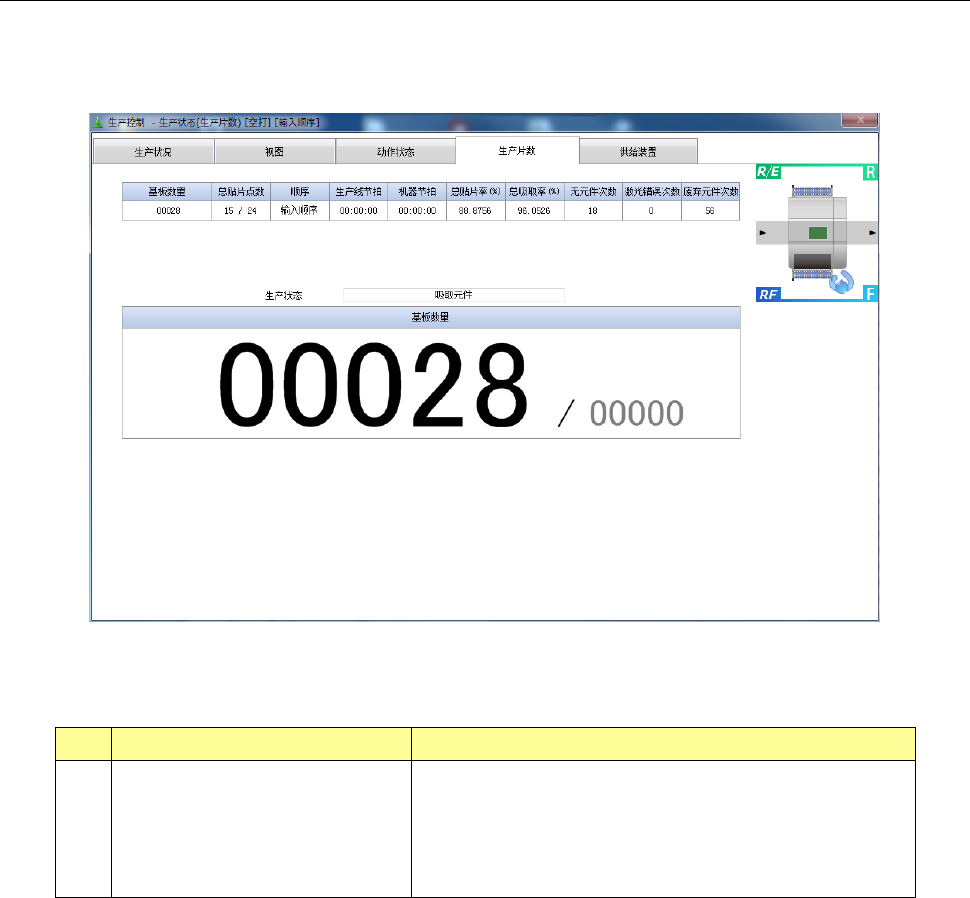

2-8-3-4 生产数量
选择窗口-生产状态(扩大)，即显示生产数量画面。
放大显示基板数量。
・ 生产数量
1) 放大显示项目
使用大字符显示项目。
No.
项目
内容
1
基板数量
显示「基板的实际生产数量
/
计划生产数量」。
操作选项的[生产(显示)]选项卡中的[倒计基板生产数
量]项被选中时，显示「剩余基板的数量／计划生产的
基板数量」。
双通道生产时，将显示前后通道的合计。
2) 生产状态项目
与动作状态的项目相同。详情请参见「2-8-3-3 动作状态」。
3) 生产信息项目
与图像的项目相同。详情请参见「2-8-3-2 图像」。
