(6) 设备运行信息画面的菜单构成
No
操作区域
子菜单
1
机器
机器运行信息
应用程序运行信息
异步运行信息
各吸嘴运行信息
各贴片头运行信息
轴运行信息
传送信息
真空泵
/
排出器运行信息
ATC
运行信息
信号灯运行信息
迷你信号灯运行信息
切割运行信息
2
识别·检查
OCC
运行信息
激光运行信息
HMS
运行信息
VCS
运行信息
SOT
运行信息
验证信息
EPV
运行信息
共面性运行信息
转印装置运行信息
3
设定
设置
-
各吸嘴运行信息
...
设置
-
各贴片头运行信息
...
4
初始化
重新设置
设备运行信息的全初始化
(7) 自诊断功能的菜单构成
No
操作区域
子菜单
1
脏污检查
CAL
块标志
过滤器
VCS
2
Head 偏移量
Head
偏移量
激光
/
传感器高度
真空校准
3
VCS 偏移量
VCS 偏移量
复合识别偏移量
4
ATC
滑动板
ATC 滑动板
第 1 部 基本篇 第 1 章 装置概要
1-67
1-8-4-2 功能按钮的构成
RS-1/1R 在操作区域及信息区域除了菜单以外，还配置有功能按钮。

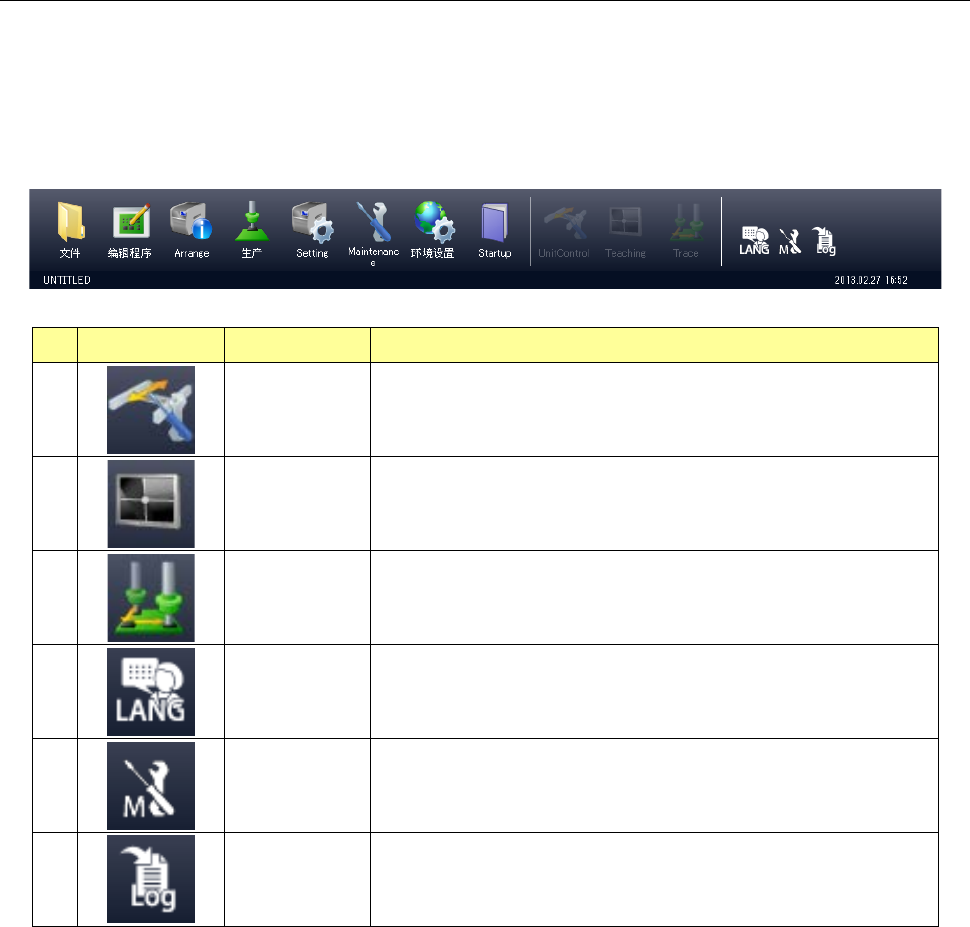

(1) 操作区域的功能按钮
操作区域的功能按钮配置在以下位置。
任何按钮都有可能无法通过起动中的应用程序选择。
No.
图标
名称
概要
1
简易控制
从当前起动的应用程序可运行简易控制时，进入简易控制运
行。
2
示教
从当前起动的应用程序可运行示教时，进入示教运行。
3
跟踪
从当前起动的应用程序可运行跟踪时，进入跟踪运行。
4
语言切换
可实时切换显示语言。
5
维护信息
打开元件更换信息画面。
如果有通知事项，会在图标上附带警告标记。
6
取得日志 可取得日志。
第 1 部 基本篇 第 1 章 装置概要
1-68

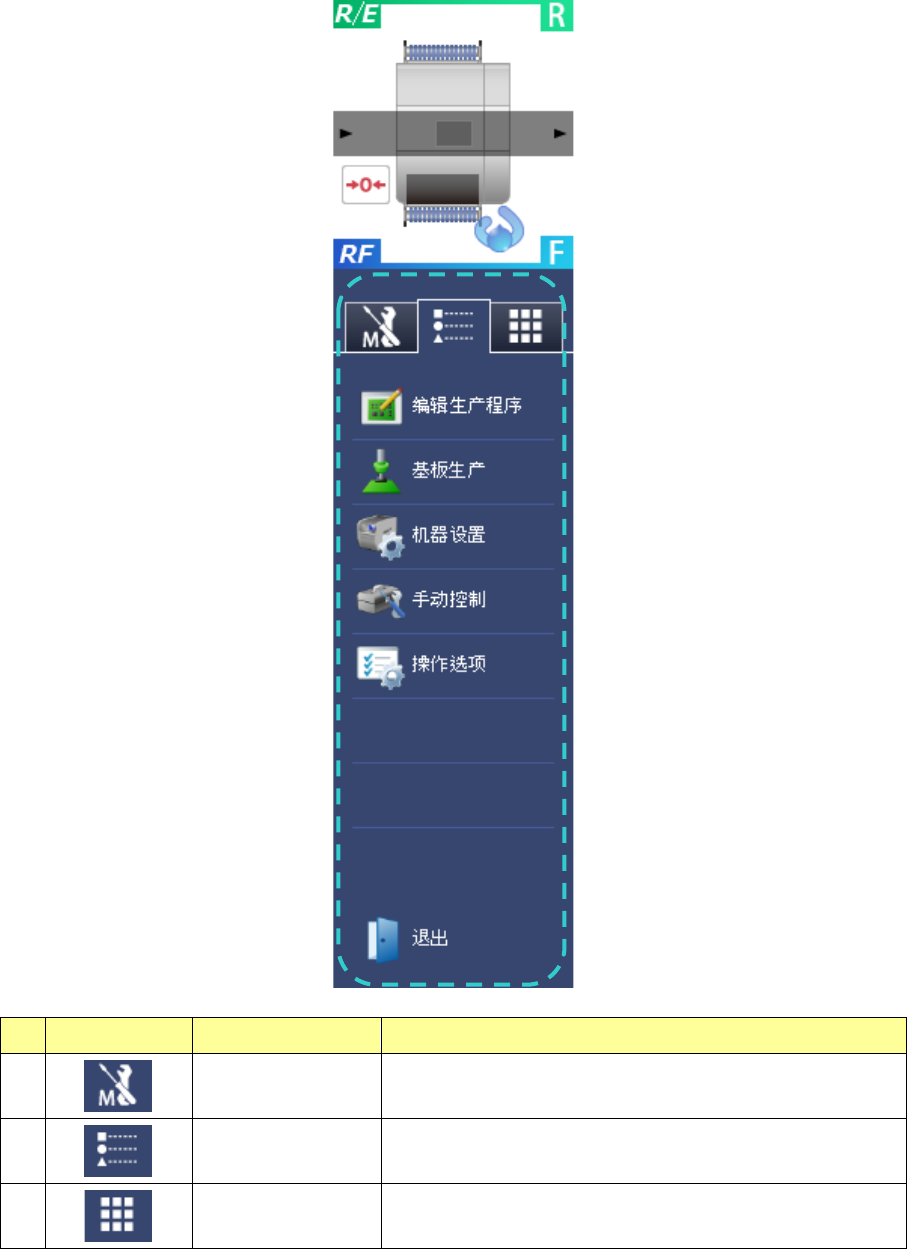

(2) 信息区域的功能按钮
信息区域的功能按钮配置在以下位置，通过选项卡切换显示使用。
应用程序启动中，有可能任何选项卡都无法选择。
No.
图标
名称
概要
1
维护选项卡
显示个别的维护信息显示菜单。
2
应用程序快捷方式 显示应用程序快捷方式及退出菜单。
3
键盘选项卡
显示软键盘。
