第 1 部 基本篇 第4 章 制作生产程序
4-207
●可作为用户指定模板注册的图案
1) 可作为用户指定模板注册的图案
①电路图案
②未进行丝网印刷的（未加载焊锡涂层）Pad、Land 图案
③JUKI 标准之外的基板标记（全体、一部分）
2) 可作为用户指定模板注册的必要项
过孔、穿孔图案的生成工程与开孔的工程不一样，因此通常没有相同位置关系（对于图案，
孔位置不确定）。
按过孔、穿孔为基准注册模板，请不要对单独该项，而要对把周围的电路图案包含在内的形
状进行模板注册。
3) 不能作为用户指定模板注册的图案
① 丝网（文字）印刷图案
图案、Pad 的生成工程与丝网印刷的工程完全不同，不能以丝网为基础决定贴片位置。
② 网版印刷的 Pad、Land 图案
网版印刷的焊锡涂层，由于是颗粒状，根据环境及条件发光不稳定。尽管模板匹配为照明
条件的变化时的强化手法，但当极性（正、反转）的变化时无法追踪。
③ 识别画面上有类似的图案。
④ 明暗差较小的模板。
⑤ 图案的选择（大小）、角度会发生变化的。
特别是将图案的一部分作为用户指定模板时，缩尺的变化会直接被反映到识别精度。
请尽量将整体图案作为用户指定模板。
关于角度变化，模板的重心位置（前述）距离模板中心越远，影响会变大（识别位置会偏移）。
请尽量将模板重心与模板中心保持一致，设置用户指定模板。
第 1 部 基本篇 第4 章 制作生产程序
4-208
4-5-5 环境设置
设置编辑程序的环境｡

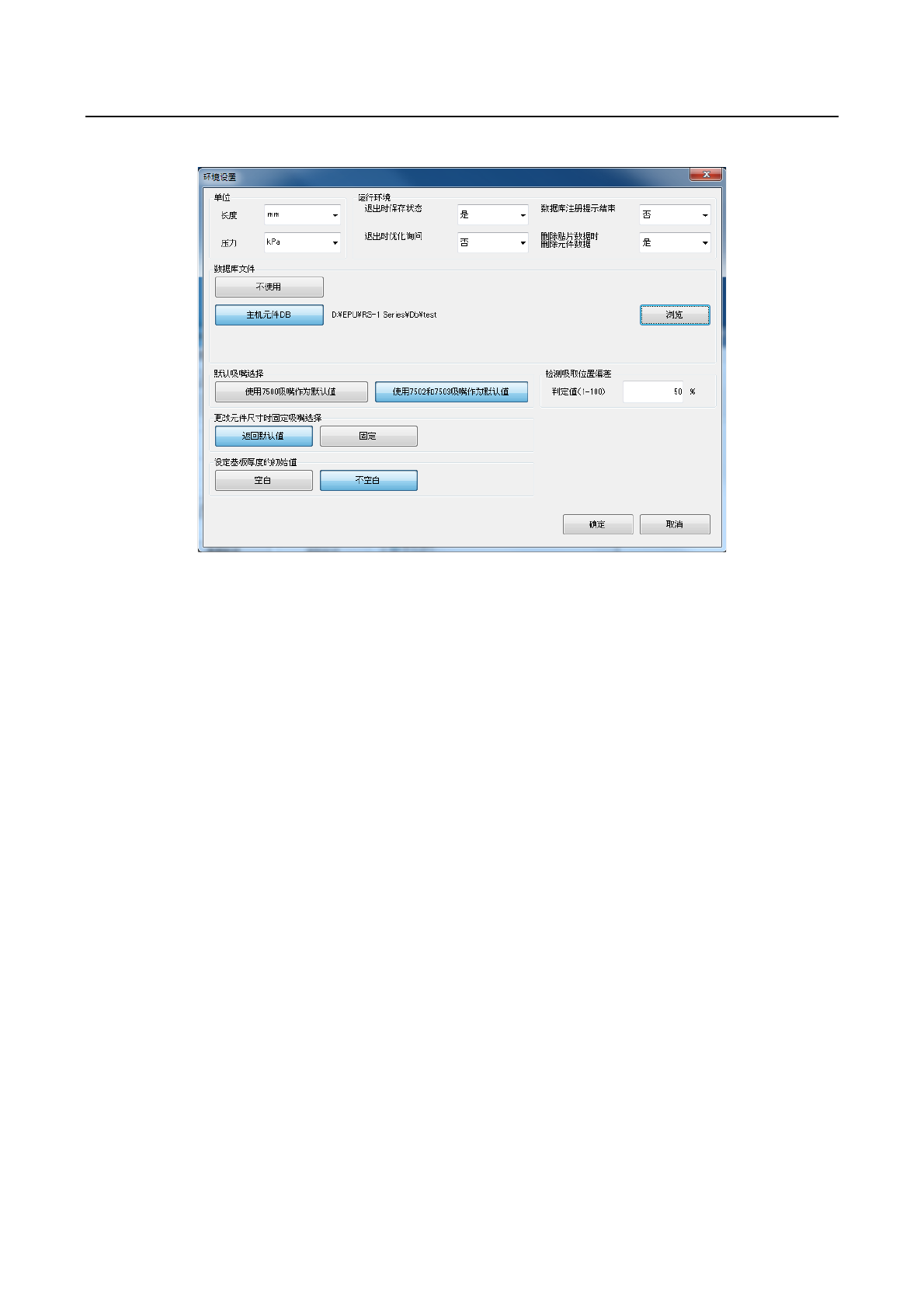

从编辑程序菜单选择[文件]-[环境设置]，显示设置画面。
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从 mm、1/100mm、inch 中选择。
●压力…从 kPa、大气压中选择。
(2) 运行环境
1) 退出时保存状态
选择是否保存退出编辑程序时的状态，列表画面的网格宽度将再现。
●是： 在下一次启动编辑程序时重新显示以下的项目。
●否： 重启进入编辑程序时，每个列表屏幕的网格宽度被初始化。
2) 退出时优化询问
选择退出编辑程序时是否进行优化询问。
●是：在未优化的状态下退出程序时显示询问是否进行优化。
●否：不显示询问。
3) 数据库注册提示结束
设置数据库注册完成时，是否通知注册完成。
●是：元件数据注册到数据库完成后，通知注册已完成。
●否：不通知
4) 删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●是 ：当该元件的贴片点全部没有了的情况下，删除元件数据。
●否 ：不删除元件数据。
没有贴片点的元件数据，可从元件数据列表画面中删除。
●提示：询问是否删除。
第 1 部 基本篇 第4 章 制作生产程序
4-209
(3) 数据库文件
选择要使用的数据库类型。但不能使用的数据库不能选择。
数据库是指注册元件数据的文件。(详细内容请参见 第 5 章 数据库)。
在编辑程序中仅可以使用一个数据库。
虽然也可以制作、使用多个数据库，但需根据程序指定使用的数据库。
●使用贴片机主机的元件 DB（数据库）时
＜设置方法＞
① 选择“主机元件 DB”。

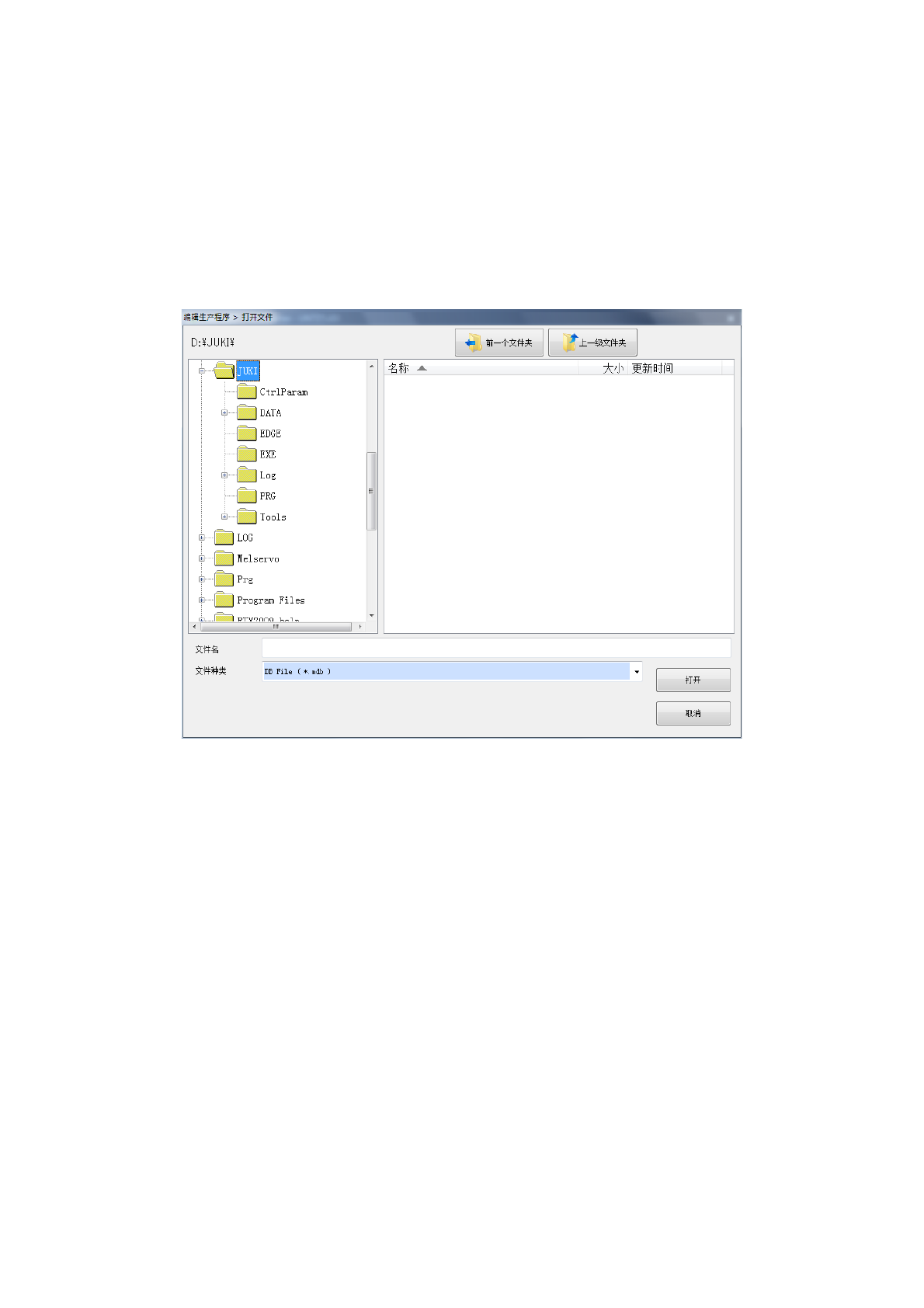

② 单击「浏览」，在“打开文件”画面中选择数据库文件。
(4) 默认吸嘴选择
在“7500 号吸嘴”与“7502·7503 号吸嘴”中指定要使用的吸嘴。
通过此处的指定，「元件数据」里自动选择的吸嘴号将发生变化。
例)指定了“使用 7500 吸嘴作为默认值”时
=>如果「元件数据」中的元件尺寸输入为“2mm×1.2mm”，则将自动选择“7500 号吸嘴”。
(5) 更改元件尺寸时固定吸嘴选择
选择变更元件尺寸后，是否对吸嘴号的默认值进行重新设定。
●返回默认值 ：重新设定默认的吸嘴号。
●固定 ：不重新设定吸嘴号。
(6) 设定基板厚度的初始值
选择制作新的生产程序时，是否对基板数据的基板厚度设定默认值。
●空白 ：不设定基板厚度的默认值。
●不空白 ：基板厚度设定默认值。
(7) 检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章『4-3-5-2 制作元件数据（6）检查 1』记述的
检测吸取位置偏差一节的说明。
