第 1 部 基本篇 第4 章 制作生产程序
4-282
※ 选择领域时识别所能使用的特征点会闪亮显示。此时，若元件形状不稳定的部分或不闪亮显示部
分占到大部分选择领域时，可能会造成要素的误识别。
● 追加极性标记窗口
动作模式选择为「定位 2」或者「定位 3」时，在制作方向判别定义时选择｡

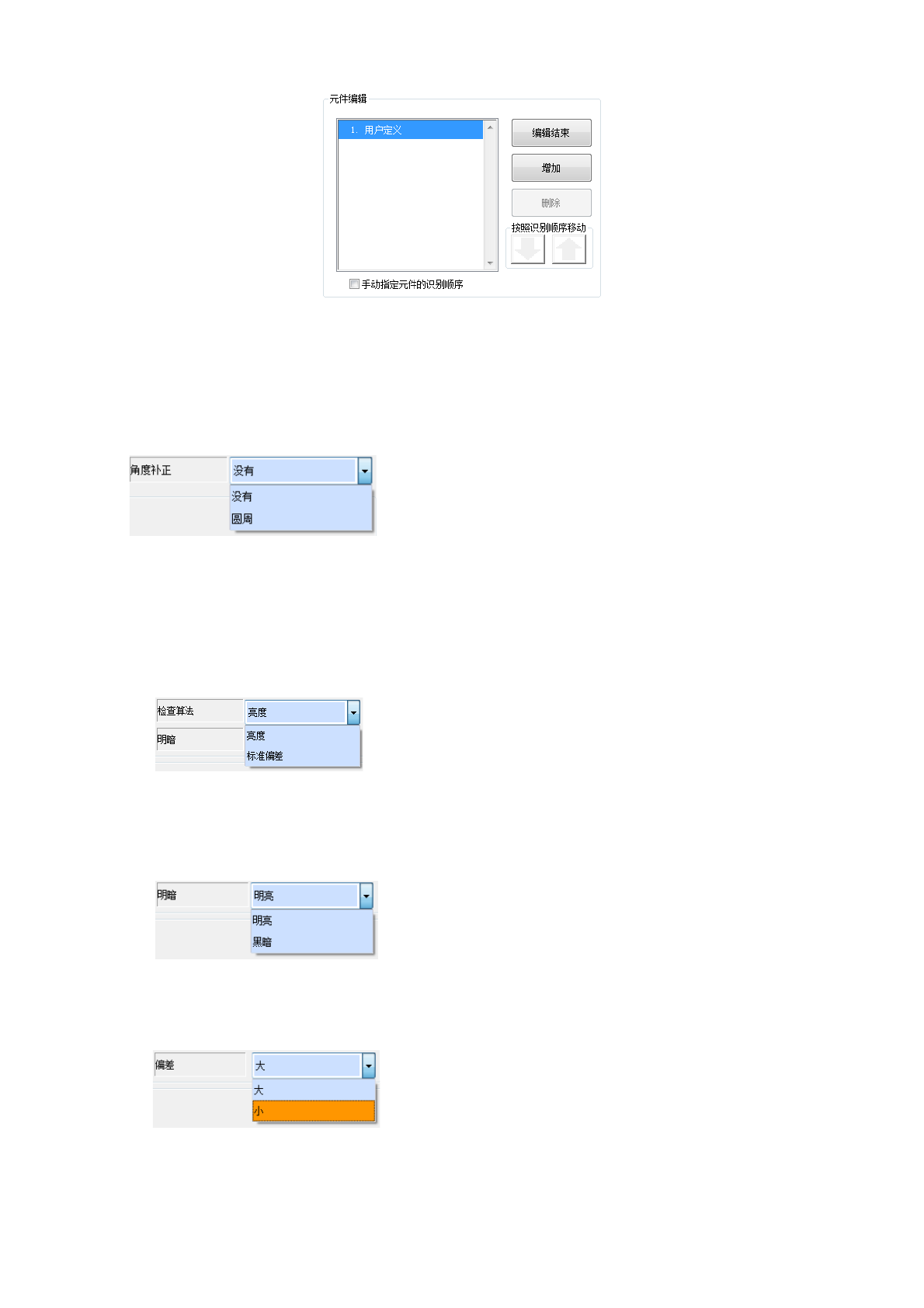

● 角度补正
・ 没有
默认值的设定。
・ 圆周
请对圆周上并列电极或标记的元件进行设定｡对圆周上的电极或标记元件，若设为「没有」可能
造成误识别。
● 检查算法
动作模式为「定位 2」时可以指定。
・ 亮度
由明暗进行方向判别。
・ 标准偏差
由浓淡的偏差进行方向判别。
● 明暗
动作模式为「定位 2」，检查算法为「亮度」时予以指定。
・ 明亮
在方向判别领域有明亮的标记及电极时予以指定。
・ 黑暗
在方向判别领域有暗的标记及电极时予以指定。
● 偏差
动作模式为「定位 2」，检查算法为「标准偏差」时予以指定。
・ 大
方向判别领域的浓淡偏差较大时予以指定。
・ 小
方向判别领域的浓淡偏差较小时予以指定。
第 1 部 基本篇 第4 章 制作生产程序
4-283
⑧ 保存
所有示教、设置结束后，需执行数据保存。
识别元件后，将转移到测量结果信息及信息保存的画面。
a) 按[保存](确定)按钮保存元件图像数据。保存后会变为「返回」按钮。
b) 按[返回]按钮关闭执行图像示教的对话框，返回图像示教设置的对话框。
c) 按下[取消]按钮，放弃图像示教结果，关闭执行画面。
d) 按下[再设定]按钮，再次重新开始进行图像示教。
第 1 部 基本篇 第4 章 制作生产程序
4-284
4-5-7-7 坏板标记示教
示教坏板标记坐标，以便用 OCC 单元识别各电路是否要进行生产。
(1) 坏板标记示教的操作
1) 坏板标记示教操作

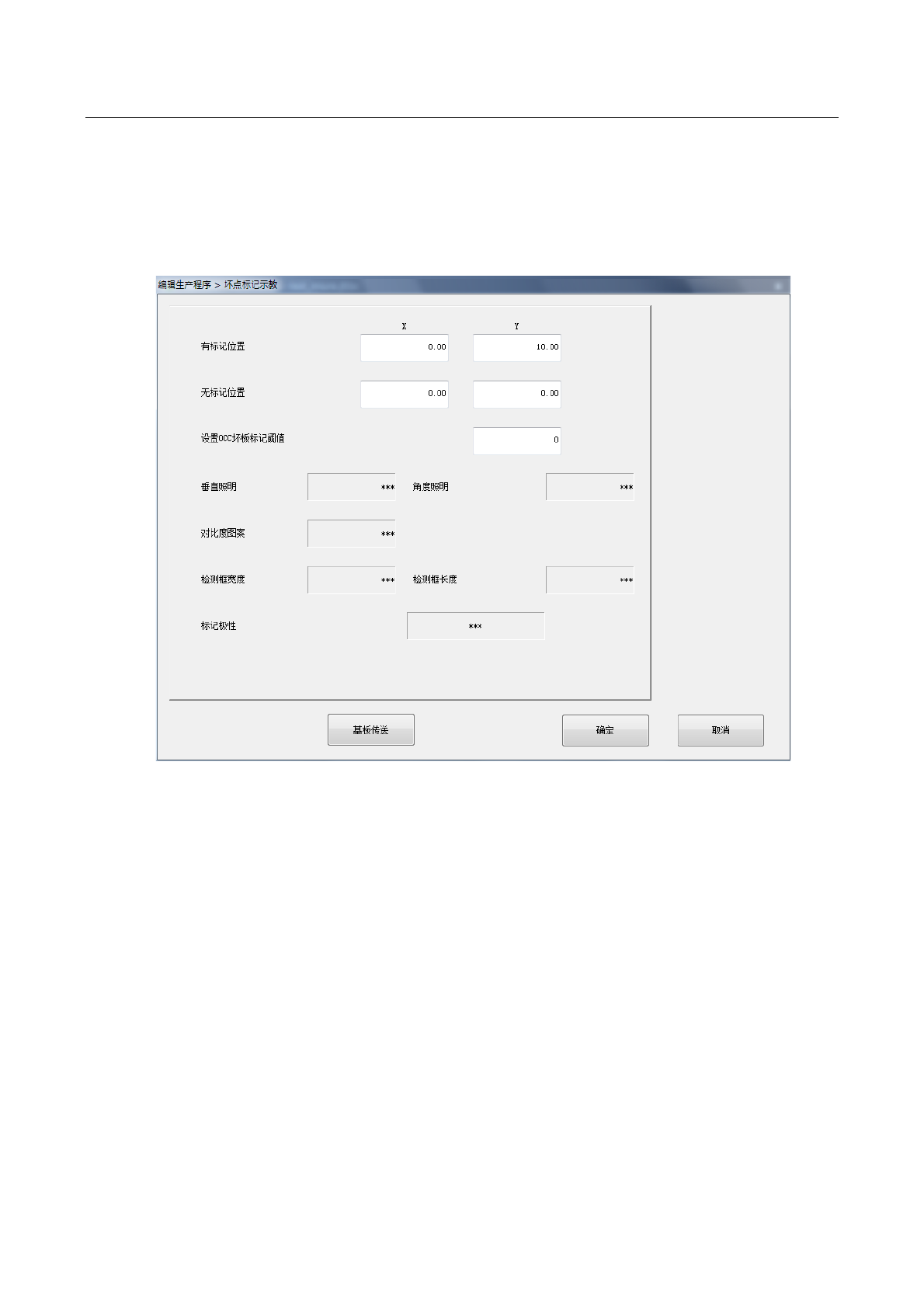

选择坏板标记示教，即显示以下对话框。
① 有标记位置
指定基板上的有坏板标记位置的坐标。可通过示教设置坐标位置。
② 无标记位置
指定基板上的无坏板标记位置的坐标。可通过示教设置坐标位置。
无坏板标记位置，要指定与有坏板标记位置明暗有区别的任意位置。
③ 设置 OCC 坏板标记阈值
设置进行坏板标记识别的阈值。
通过示教识别有标记位置与无标记位置自动决定阈值。
④ 垂直照明
⑤ 角度照明
⑥ 对比度图案
⑦ 检测框尺寸(宽度、长度)
⑧ 标记极性
初始值显示***。
如果使用 OCC 坏板标记阈值设置通过示教对有标记位置与无标记位置进行识别动作，取得阈值
