第 1 部 基本篇 第4 章 制作生产程序
4-126
4-3-6-1 吸取数据画面的显示
要显示吸取数据时，会先打开列表画面。
在列表画面中供料器类型为电动供料器、电动管式、电动托盘的项目会显示浅蓝色。
有关自动示教对象的吸取数据，可在自动示教项目（仅列表显示）中列出是否已自动示教完成。
第 1 部 基本篇 第4 章 制作生产程序
4-127

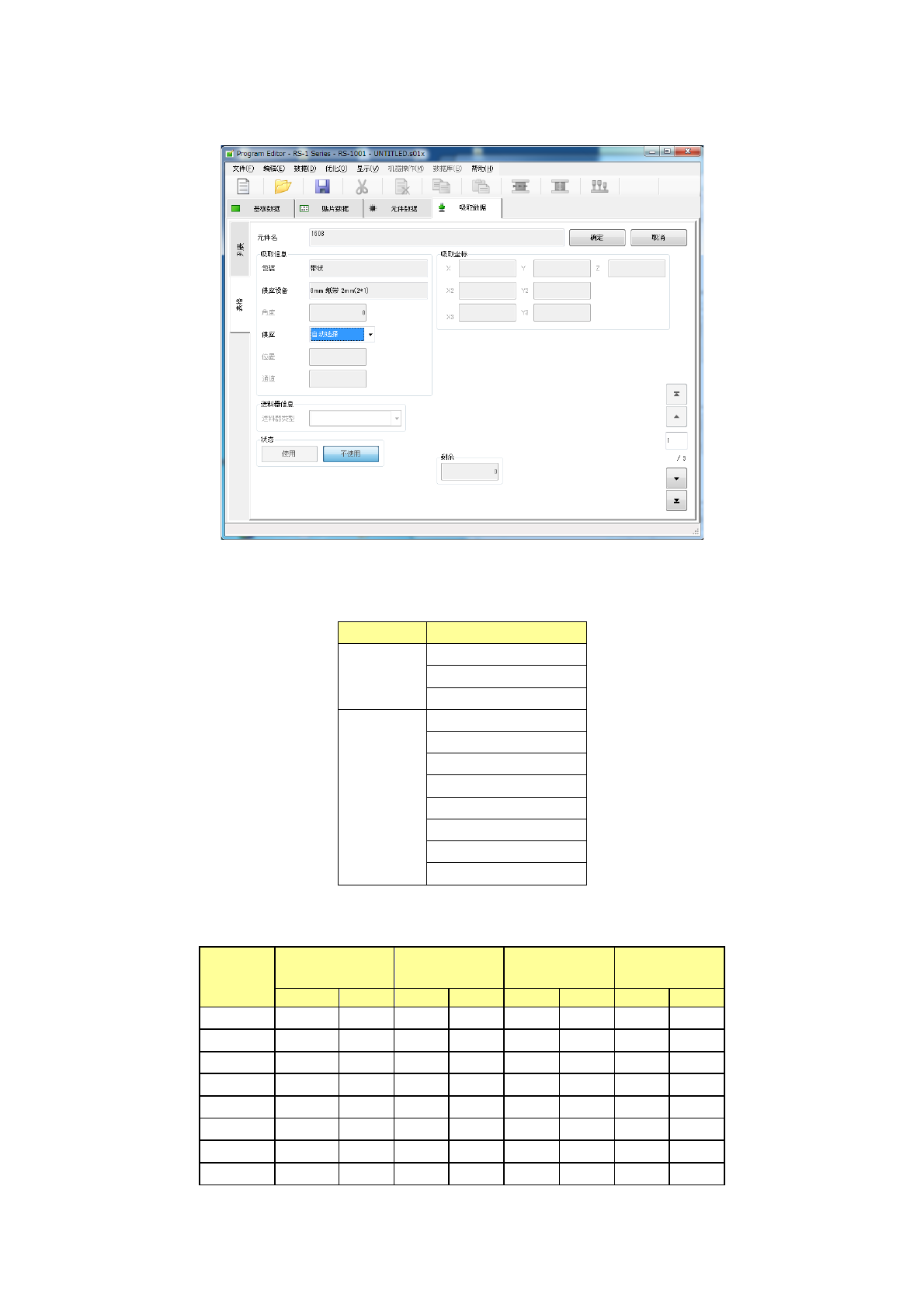

在列表画面中选择[表格]选项卡，或在列表画面上双击，即可打开如下显示焦点所在行数据的表格画
面。
元件名、包装、供应设备分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“送料器类型”、“状态”、“吸取坐标”、“剩余” 8
个项目。
编辑
项目
不可编辑
元件名
包装
供应设备
可编辑
角度
供应
位置
通道
送料器类型
状态
吸取坐标
剩余
根据带式供料器的模型,胶带宽度以，占有供料器台架安装插槽的范围不同。
※EF 系列电动供料器的安装需要设置 RF-ETF 连接器。
带宽
RF
台架
安装可能数
RF/EF
台架
安装可能数
安装可能数
最大
占有
插口数
RF
EF
RF
EF
RF
EF
RF
EF
4 mm
56
－
56
－
112
－
1
－
8 mm
56
－
56
28
112
56
1
2
12 mm
28
－
28
28
56
56
2
2
16 mm
28
－
28
18
56
36
2
3
24 mm
18
－
18
18
36
36
3
3
32 mm
14
－
14
14
28
28
4
4
44 mm
11
－
11
11
22
22
5
5
56 mm
9
－
9
9
18
18
6
6
第 1 部 基本篇 第4 章 制作生产程序
4-128
4-3-6-2 制作吸取数据
(1) 角度
指定元件吸取角度。
「供应」为「自动选择」时，无需输入。列表画面中显示「*」，在表格画面中分别显示浅色。
「供应」为「前面」、「 后面」，且「位置（编号）」中设定了数值时，可进行数值变更。默认为元件数
据中所设置的角度。
要变更时，请将输入焦点移到角度上。
在「吸取数据」中输入角度后，「元件数据」、「数据库」中的角度不会改变。
(2) 供应
可指定把供料器设置在前面或后面。
初始状态时选择的是“自动选择”。
设置为自动选择时，会进行优化供料器配置。
自动选择 进行优化供料器配置
前面 用前面供料器台架供给元件｡
后面 用后面供料器台架供给元件｡
如果包装为托盘元件时，不能选择前面。
希望配置电动式供料器(EF)时，需要选择安装了电动台架(RF/EF)的供给位置。
供应必须与下一项「位置（编号）」共同指定｡
选择多个吸取数据记录，变更「供应」时，仅可选择自动选择。
8mm 宽度-1mm 输送间隔以及 12mm-2mm 输送间隔只有电动供料器(RF)可以选择。
由于是在电动台架(RF)中使用电动供料器(EF)，故必须有连接用附件(选项)。
(3) 位置（编号）
输入供应装置的安装位置｡
供应装置
指定编号
带式供料器
料管供料器
供料器安装孔的编号，该孔内插入装置前端部的固定销。
托盘支架
请指定安装标记所标示的托盘支架安装孔编号。
DTS/MTC/MTS
指定托盘的收纳层数。
不能在已设置有供给装置编号的位置上设置其他的供给装置。
例）如将 RF12mm 带式供料器设定为前侧 10 号，则前侧 10 号～11 号不能设置其他供给
装置。
