第 2 部 功能详解篇 第 12 章 选项组件
12-24
MAIN 基板的设置（TR5SNX/TR5DNX）
对 TR8SR 以外的 MTS，需要进行 MAIN 基板的 DIPSW 设置。
出库时 DIPSW6-2 设置为 OFF。
要在 RS-1/1R 使用其他机种所使用的 TR5SNX/TR5DNX 时，在实施改造及 MTS 软件版本升级后，
需要将 DIPSW6-2 切换到 ON。
MTS 连接机种
DIPSW6-2
RS-1/1R ON
RS-1/1R 以外
OFF
要确认 MAIN 基板，为 TR5SNX 时请取下盖罩①，为 TR5DNX 时请取下盖罩②。
1
2
第 2 部 功能详解篇 第 12 章 选项组件
12-25
将 MAIN 基板上位置③的 DIPSW 6-2 设为 ON，则可以在 RS-1/1R 使用完成了改造及 MTS 软件升级
的 TR5SNX/TR5DNX。将 DIPSW6-2 设为 OFF，则 可以连接到能使用 TR5SNX/TR5DNX 的 RS-1/1R
以外的机种。
连接对象：RS-1/1R 以外 连接对象：RS-1/1R
为了防止意外启动引起事故，请切断电源后再进行操作。
3
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-26

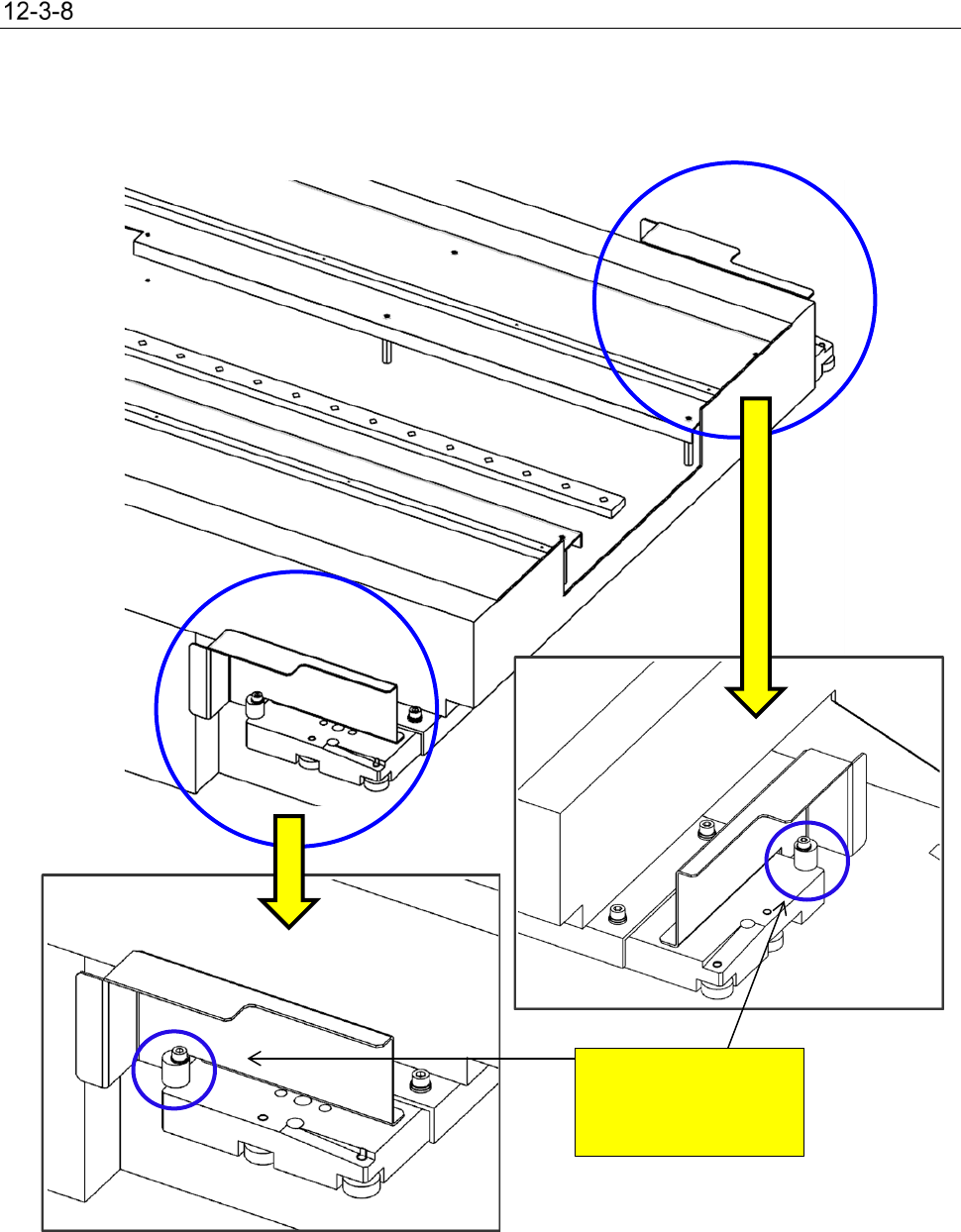

取下挡块（TR5SNX/TR5DNX）
在 RS-1/1R 上连接了 TR8SR 以外的 MTS 时，需要取下挡块。
出库时安装了挡块，所以在连接 RS-1/1R 时请取下挡块，连接 RS-1/1R 以外时请安装挡块。
将其他机种所使用的 TR5SNX/TR5DNX 用于 RS-1/1R 时，请在实施改造及 MTS 软件版本升级之后，
再执行本操作。
≪挡块≫
RS-1/1R：取下
RS-1/1R 以外：安装
