第 2 部 功能 详解篇 第 12 章 选项 组件 12 - 26 取下挡块（ TR5SNX/T R5DNX ） 在 RS -1 /1R 上连接了 TR 8SR 以外的 M TS 时，需要 取下挡块。 出库时安装了挡块， 所以在连接 RS -1 /1R 时 请取下挡块，连接 RS -1 /1R 以外时请 安装挡块。 将其他机种所使用 的 TR5 SNX/ TR5 DNX 用于 RS -1 / 1R 时， 请在实施 改造 及 MTS 软件…
第 2 部 功能详解篇 第 12 章 选项组件
12-25
将 MAIN 基板上位置③的 DIPSW 6-2 设为 ON，则可以在 RS-1/1R 使用完成了改造及 MTS 软件升级
的 TR5SNX/TR5DNX。将 DIPSW6-2 设为 OFF，则 可以连接到能使用 TR5SNX/TR5DNX 的 RS-1/1R
以外的机种。
连接对象：RS-1/1R 以外 连接对象：RS-1/1R
为了防止意外启动引起事故，请切断电源后再进行操作。
3
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-26
取下挡块（TR5SNX/TR5DNX）
在 RS-1/1R 上连接了 TR8SR 以外的 MTS 时，需要取下挡块。
出库时安装了挡块，所以在连接 RS-1/1R 时请取下挡块，连接 RS-1/1R 以外时请安装挡块。
将其他机种所使用的 TR5SNX/TR5DNX 用于 RS-1/1R 时，请在实施改造及 MTS 软件版本升级之后，
再执行本操作。
≪挡块≫
RS-1/1R：取下
RS-1/1R 以外：安装
第 2 部 功能详解篇 第 12 章 选项组件
12-27
12-4 IC 回收带的使用方法
规格
对应元件
种类：
QFP,SOP,PLCC
等（使用了图像识别装置的元件）
尺寸：
□10
～
□50mm
，
1.0
～
6.0mm
IC
回收数
9
个～
31
个（根据使用的
IC
最大尺寸而异）
传送带的传送量
15
～
55mm
（
5mm
刻度）
（根据使用的最大
IC
尺寸手动设置旋转开关）
构成与各部分的名称

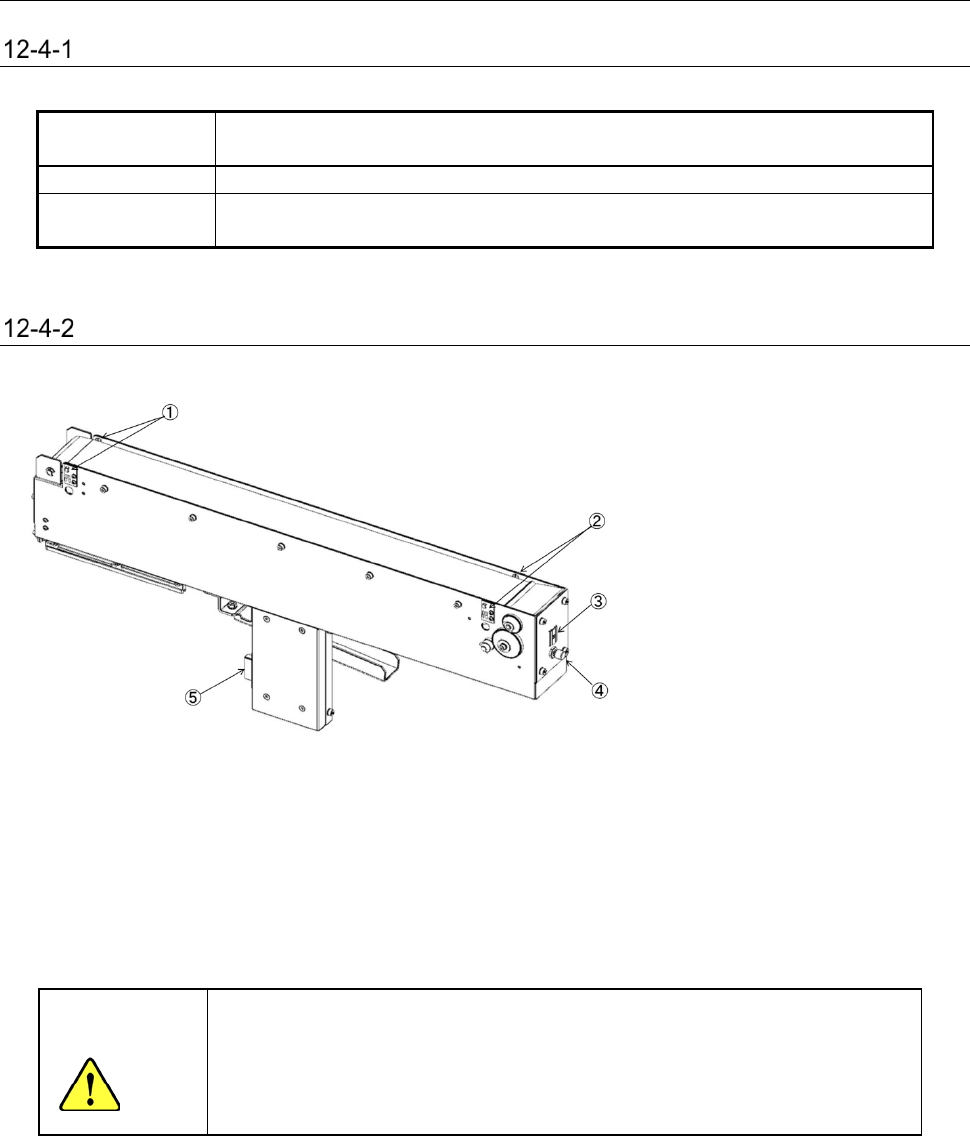

电动台架用 IC 回收带名称
本装置是完好无损地回收在图像识别后因某种原因而未被贴片的元件的装置。
从Head放到「元件探测传感器①」部分的元件，按照「旋转开关③」设定的间距被依次传送。
如果回收带上堆满元件，当「传感器②」检测到元件后，主机将处于暂停状态，显示器上将
显示该信息。
注意
·
为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打
开安全护罩进行回收。
· 要在供料器台上安装着 IC 回收带的状态下回收元件时，请一边与其他工
作人员确认、一边进行作业。
① 元件检测传感
② 停止传感
③ IC 尺寸设置用旋转式开关
④ 复位开关
⑤ 电源插口
