4-3-3-2 尺寸设置
在生产程序中，用坐标来表示基板上的元件及标记的位置。
该“基板上的坐标系”的原点称为“
基板位置基准
”。
・基板位置基准可设置在基板上或基板外的任意位置。
・使用 CAD 数据制作贴片数据时，请使用 CAD 数据的原点。
用“基板设计偏移量”来校正基板的定位机构与基板的“基板位置基准”的相对位置差距。
尺寸设置的画面，不同的基板构成（单板机板、矩阵电路板、非矩阵电路板）设置也不同。再有，定
位方式、坏板标记的使用设置、BOC 的使用设置也会使画面的显示项目不同。
(1) 基准

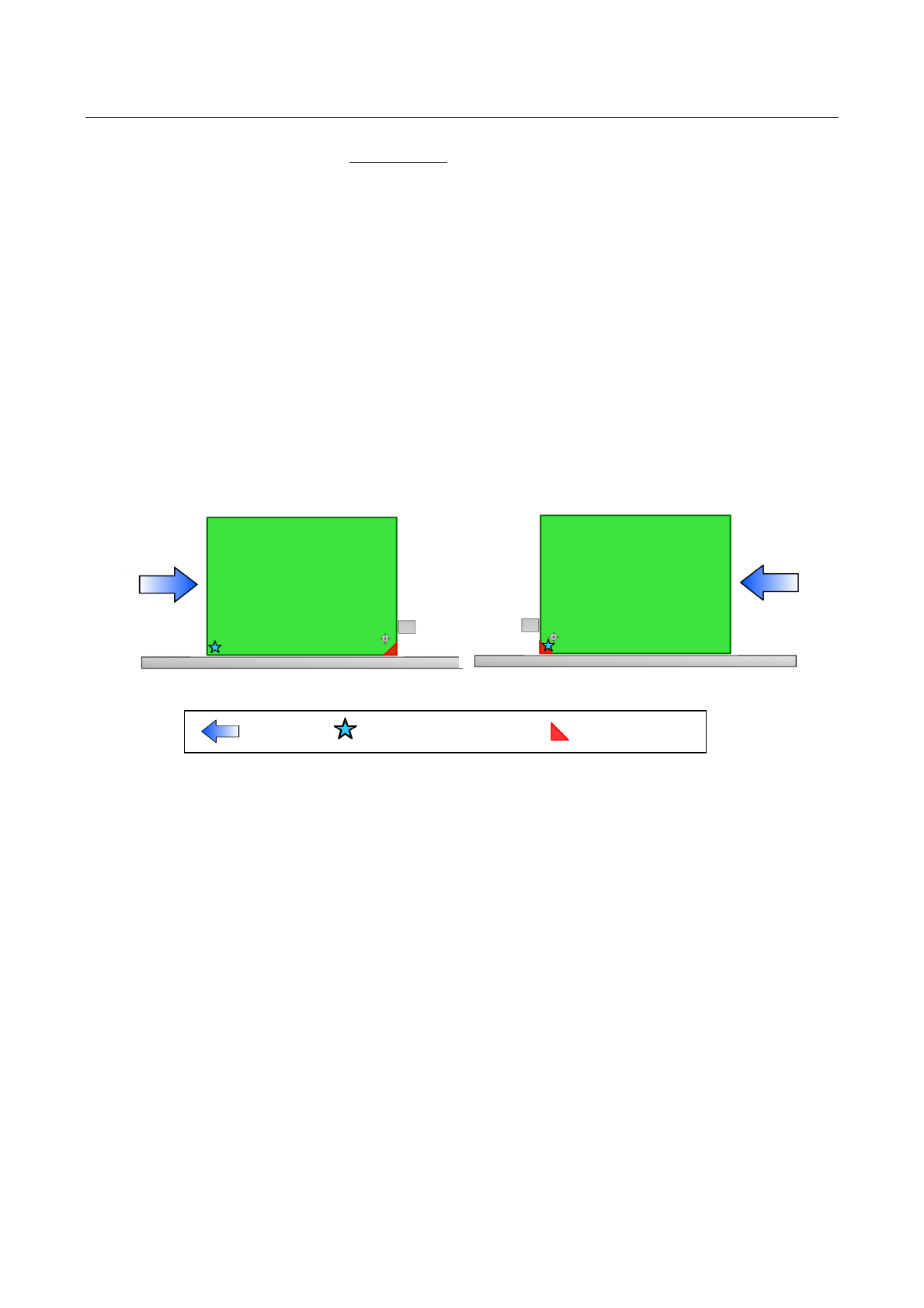

基板设计端点的位置，根据传送的流动方向，按下图来定义。
1）前面基准 2）前面基准
传送方向 从左到右 传送方向 从右到左
传送方向
基板位置基准
(任意的位置)
基板设计端点
第 1 部 基本篇 第4 章 制作生产程序
4-12
(2) 单板基板
所谓单板基板，就是指在一块基板上仅存在一个电路的基板。

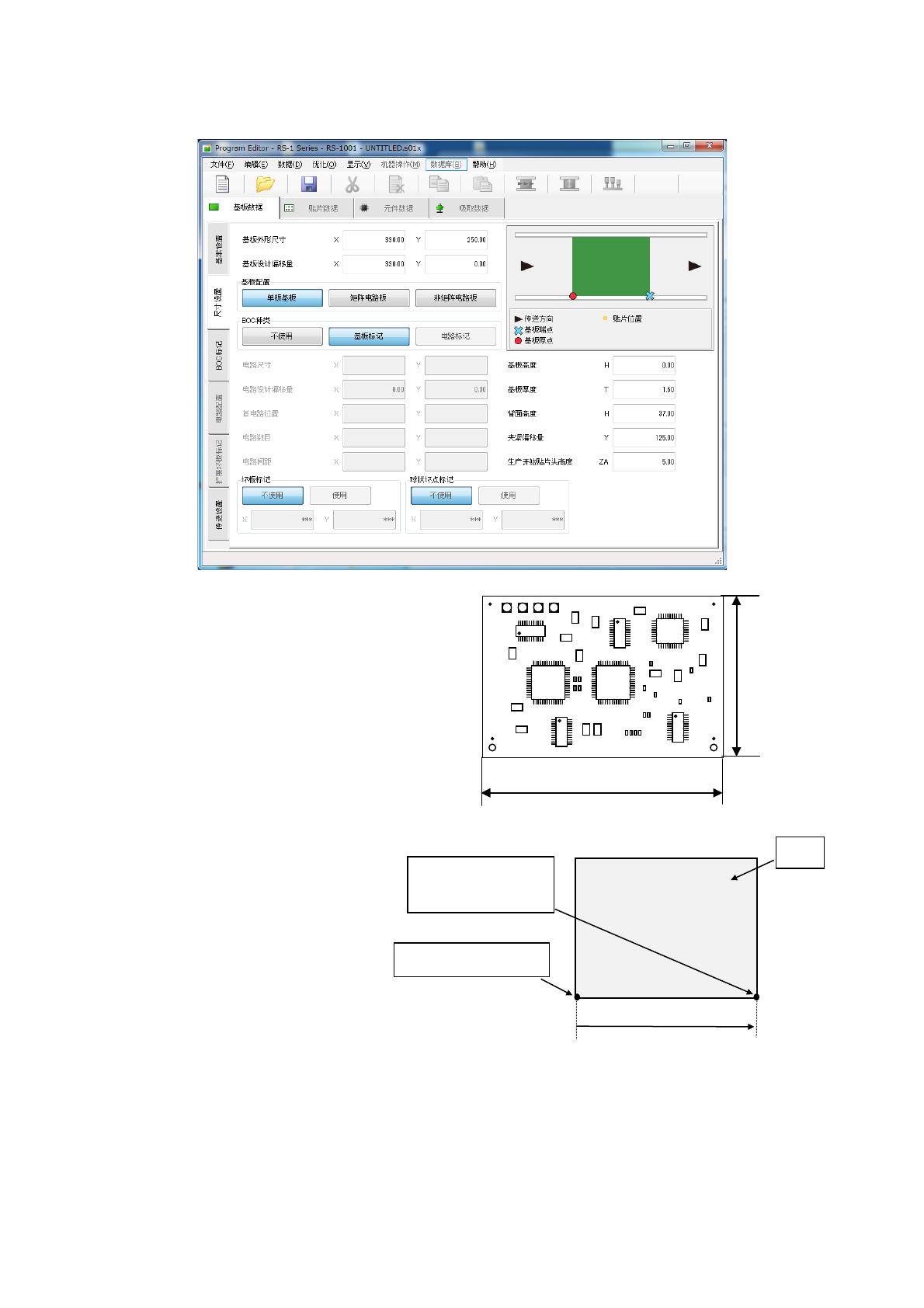

1) 基板外形尺寸
输入基板外形尺寸。
带有垫板基板时，请输入包括垫板基板
在内的尺寸。
与传送方向相同的方向为 X，与传送方
向成垂直的方向为 Y。
2) 基板设计偏移量
输入从基板位置基准到基板设
计端点的尺寸。
使用 CAD 数据时，需要将规定
的原点(CAD 原点或自己公司特
有的原点)作为基板位置基准时，
请输入由 CAD 等规定的从基板
位置基准到基准位置(基板设计
端点)的尺寸。
传送为前面基准，基板流向为左→右时，基板设计端点为“基准位置”。
当“基板位置基准”在左下角时，应在基板设计偏移量 X、Y 坐标中分别输入(Xb，0)的值。
Xb 取正值。
基板尺寸 X
基板尺寸 Y
基板位置基准
基板设计端点
（基准位置）
基板
Yb=0
Xb
第 1 部 基本篇 第4 章 制作生产程序
4-13
例) 左下角定为基板位置基准时(单位为 mm)
：基板位置基准 ：设计端点 ：传送方向

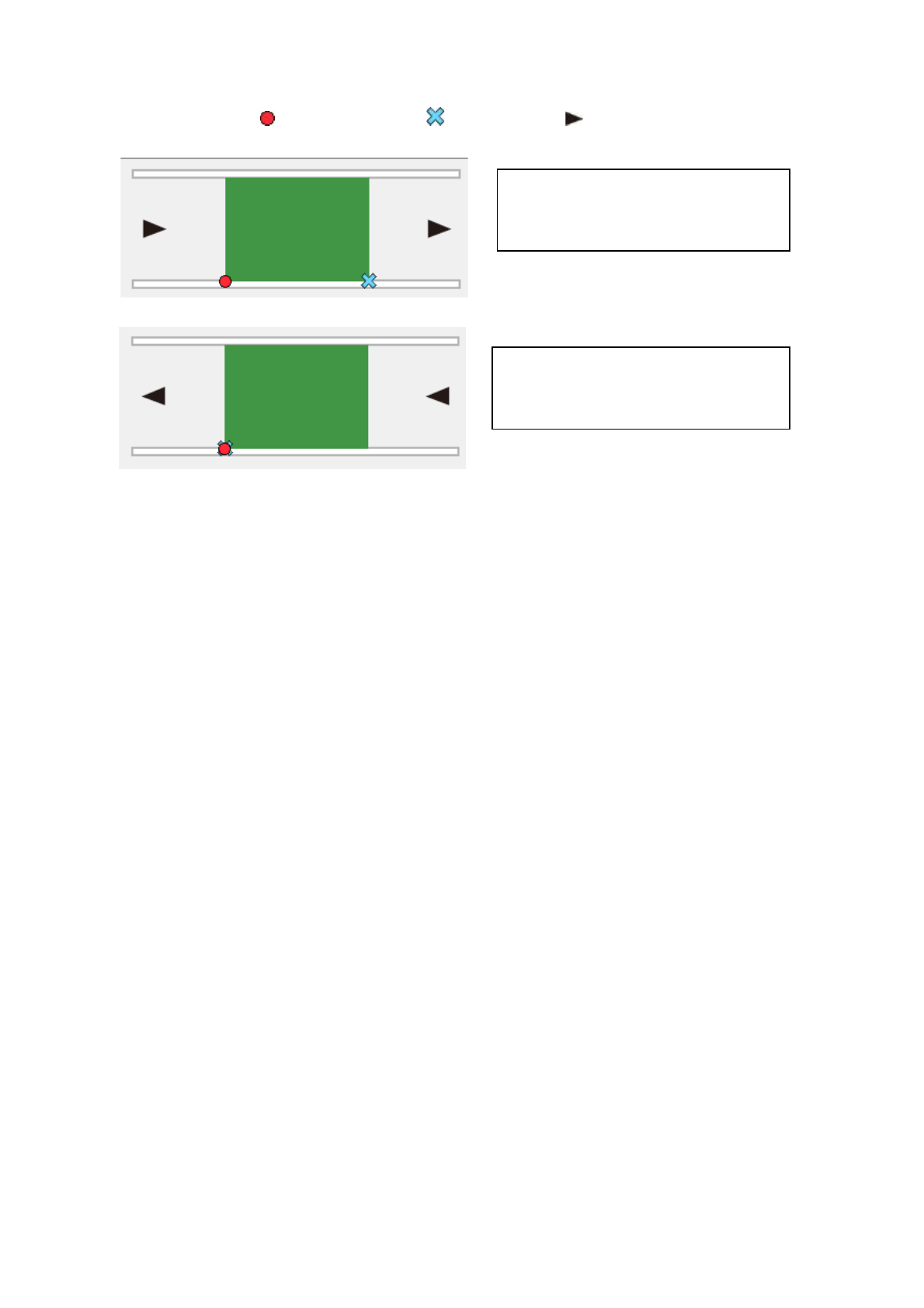

① L→R 时
② R→L 时
3) 基板构成
本项选择[单板基板]。
从矩阵电路板､非矩阵电路板变更为单板机板时，要进行电路贴片点的单面展开。
4) BOC 种类
“BOC”是Board Offset Correction的缩写，是为了更准确地进行贴片、校正贴片位置用的标记。
(也称为“基准领域标记”。)
◆ 不使用 ： 不使用BOC标记时选择此项。
◆ 使用基板标记 ： 在使用基板的BOC标记校正贴片坐标时选择此项。
◆ 使用电路标记 ： 单板基板时不能选择此项。
5) 电路尺寸（电路外形尺寸）
6) 电路设计偏移量
7) 首电路位置
8) 电路数目
9) 电路间距
这些项目在单板基板中无需设置(不能设置)。
在选择矩阵电路板时才需要设置。
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=165 Y=0
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=0 Y=0
