第 1 部 基本篇 第4 章 制作生产程序
4-18
1) 基板外形尺寸
输入包括所有电路在内的基板的外形尺寸。
2) 基板设计偏移量
与单板基板相同，输入从基板位置基准到基板设计端点的尺寸。
3) 基板配置
本项目要选择[矩阵电路板]。
从矩阵电路板、非矩阵电路板变更为单板基板时，会自动进行电路贴片点的单板基板展开。届时
会显示提示信息。
4) BOC 类型
◆ 不使用 ： 不使用BOC标记时选择此项。
◆ 使用基板标记： 在使用基板的BOC标记校正贴片坐标时选择此项。
◆ 使用电路标记： 多电路板时，对各电路进行BOC标记识别以校正贴片坐标时选择此项。电
路数多时，识别需要花较长时间，但贴片精度比选择“使用基板标记”
时更高。

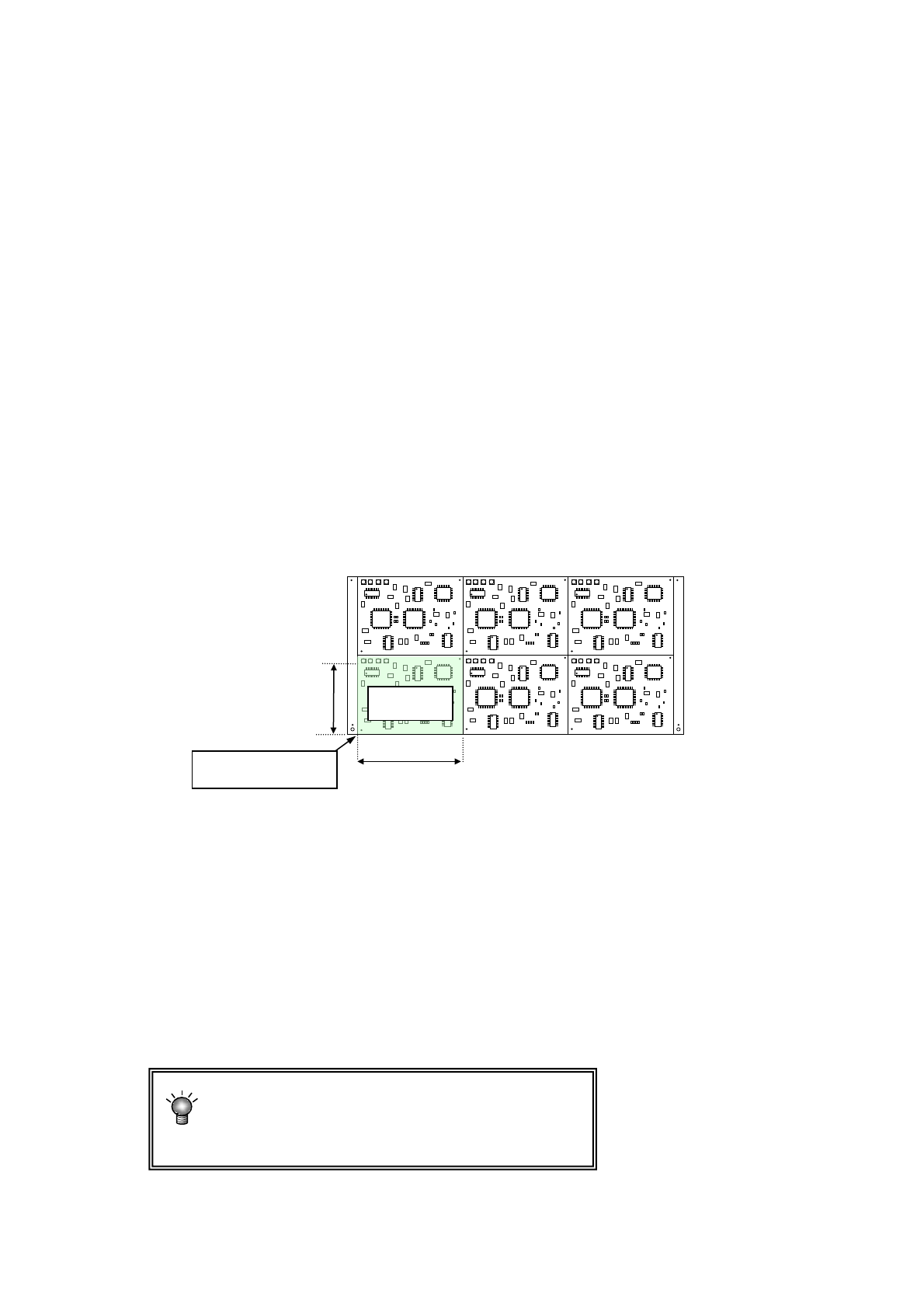

5) 电路尺寸（电路外形尺寸）
输入电路的外形尺寸(包括所有贴片坐标和电路标记在内的尺寸)。
例)
6) 电路设计偏移量
输入从基准电路的电路原点到基准电路左下角(与基板流动方向无关，通常恒定)的尺寸。
7) 首电路位置
指定基准电路。输入从基板位置基准看的基准电路的电路原点位置。
如果是矩阵电路板，则可分别设置基板位置基准和电路原点。
在“基板设计偏移量”中指定基板位置基准，在“首电路位置”中指定电路原点。
8) 电路数目（电路分割数目）
将传送方向设为 X
，与传送垂直的方向设为 Y，输入各方向的电路数。
根据基本设置的坏板标记坐标指定的设置内容，最大电路数会不同。
矩阵电路板最多可制作的电路数如下所示。
标准坏板标记时 ： 1200 个电路
扩展坏板标记时 ： 1200 个电路
电路外形尺寸 X
电路外形尺寸 Y
基准电路
电路设计偏移量
第 1 部 基本篇 第4 章 制作生产程序
4-19
9) 电路间距
将传送方向设为 X，与传送垂直的方向设为 Y，输入各方向电路之间的尺寸(必须将电路原点之间
的尺寸、正值与负值区分开来)。
例) 矩阵电路板的数据输入
以左下方的电路为基准电路，以电路的左下方的角为电路原点时
：基板位置基准 ：设计端点 ：传送方向
：首电路位置 ：基准电路 ：电路
※首电路位置及各电路实际上不会显示
① L→R 时
② R→L 时
10) 基板高度
11) 基板厚度
12) 背面高度（基板背面高度）
13) 夹紧偏移量
按照与单板基板相同的方法输入。
基板外形尺寸 X=200 Y=120
基板设计偏移量 X=5 Y=-5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=-170 Y=15
电路数量 X=3 Y=2
电路间距 X=60 Y=50
基板外形尺寸 X=200 Y=120
基板设计偏移量 X=-5 Y=-5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=20 Y=15
电路数量 X=3 Y=2
电路间距 X=60 Y=50
第 1 部 基本篇 第4 章 制作生产程序
4-20
14) 球状坏点标记（全坏板标记）
输入从基板位置基准看的全坏板标记位置的坐标。
选择为不使用时，在 XY 坐标输入项目中，会显示“***”。

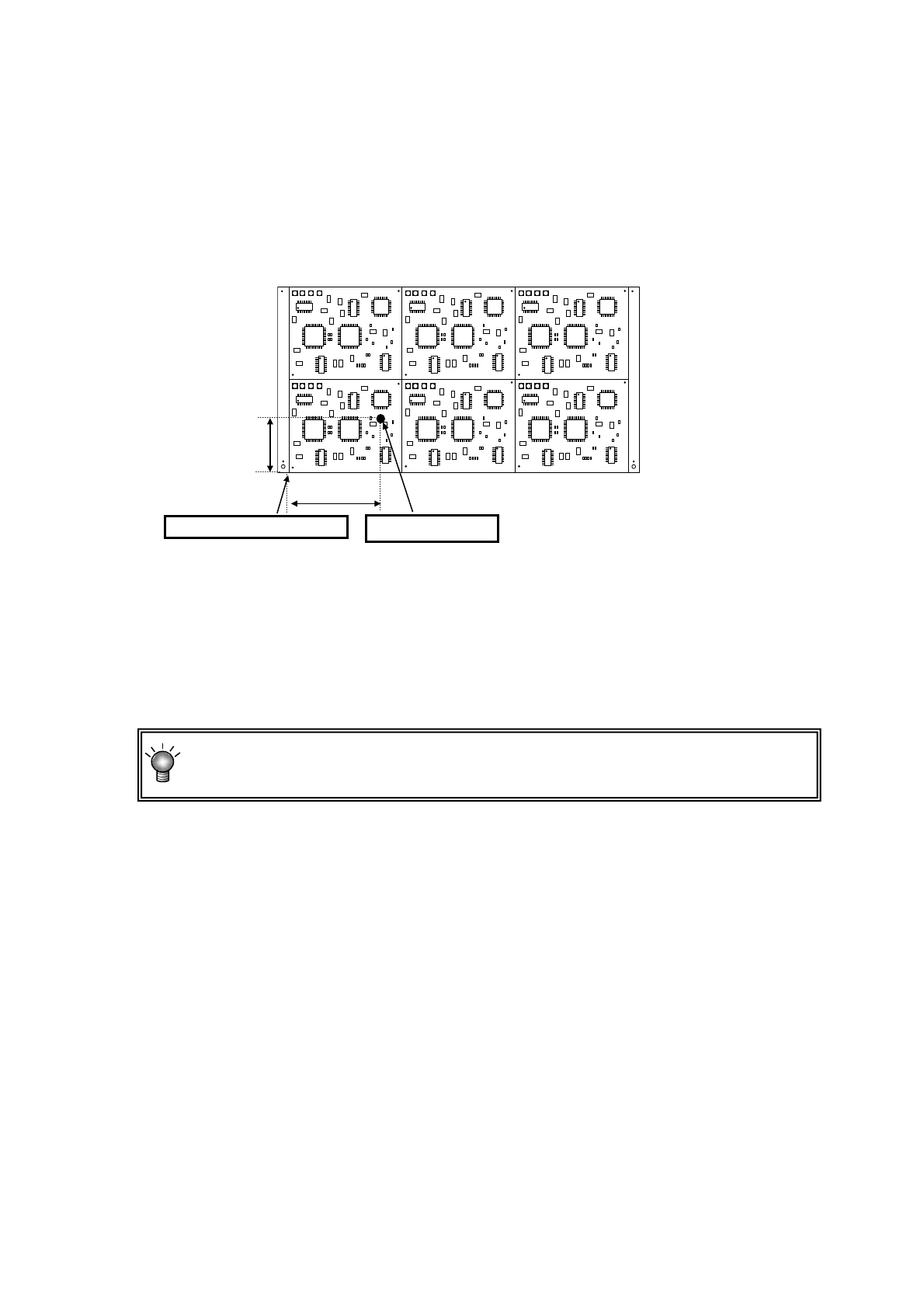

15) 坏板标记
对是否使用“坏板标记”进行选择。选择“不使用”时，显示“***”。
选择“使用”时。输入从电路原点(电路位置基准)到坏板标记中心位置的尺寸。
※上述情况时，输入X=a，Y=b。
<坏板标记的使用方法与流程>
ⅰ) 在基板数据中输入坏板标记坐标。
ⅱ) 在传送基板前，在不良电路的坏板标记坐标处打上坏板标记。
ⅲ) 在生产开始前，OCC 将读取各电路的坏板标记，被识别有标记的电路，将不进行贴片。
坏板标记与基板必须有明显的颜色区别，其直径也应在 2.5mm 以上。
另外，识别坏板标记所需时间，将使节拍时间相应延长。
※ 关于扩展坏板标记请参见「4-3-3-5 扩展坏板标记」。
※ 坏板标记设置在电路外时，请使用扩展坏板标记。
a
b
电路原点（电路位置基准）
坏板标记坐标
