第 2 部 功能 详解篇 第 13 章 程序 补充 13 -7 J 形引脚插座 外型尺寸 横 外型尺寸 纵 元件高度 引脚间距 引脚长度 鸥翼式插座 外型尺寸 横 外型尺寸 纵 元件高度 引脚间距 引脚长度 带减震器的 插座 外型尺寸 横 外型尺寸 纵 元件高度 引脚间距 引脚长度
第 2 部 功能详解篇 第 13 章 程序补充
13-6

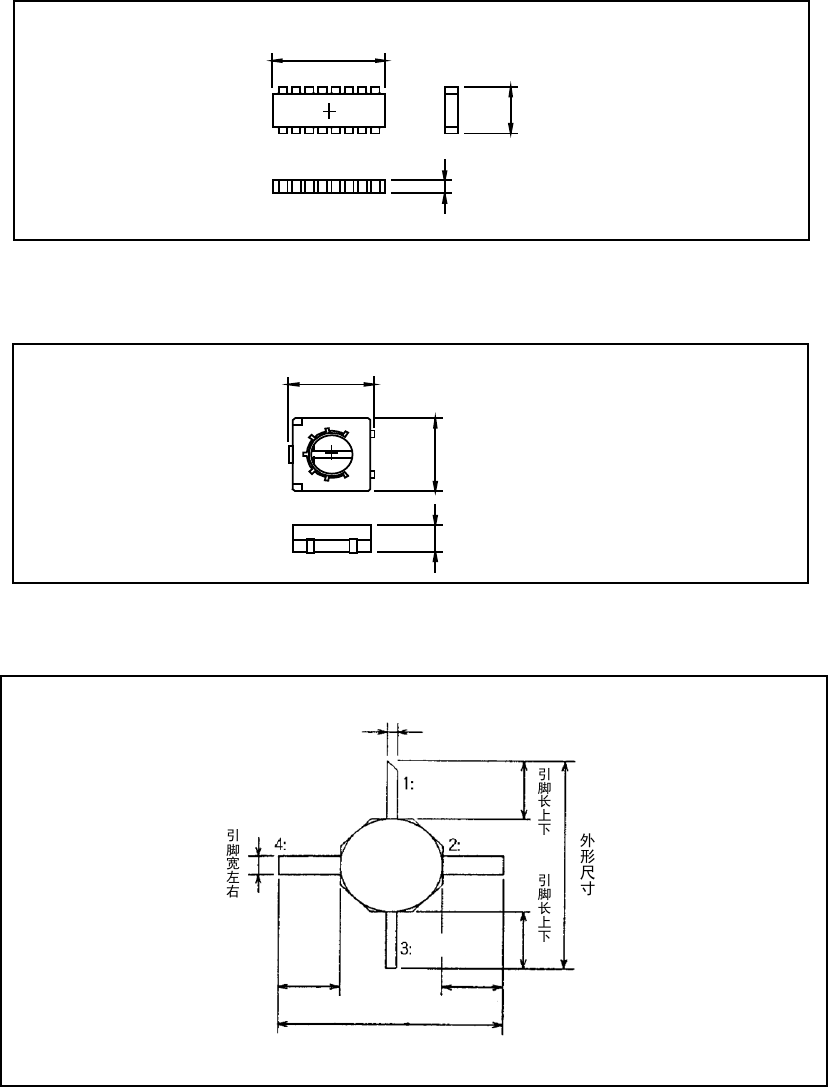

网络电阻
外形尺寸 横
元件高度
外型尺寸 纵
微调电容器
外型尺寸 横
元件高度
外型尺寸
纵
GaAsFET(仰视图)
外形尺寸
Source
Gate
Source
Drain
引脚长左右
引脚长左右
引脚宽上下
第 2 部 功能详解篇 第 13 章 程序补充
13-7

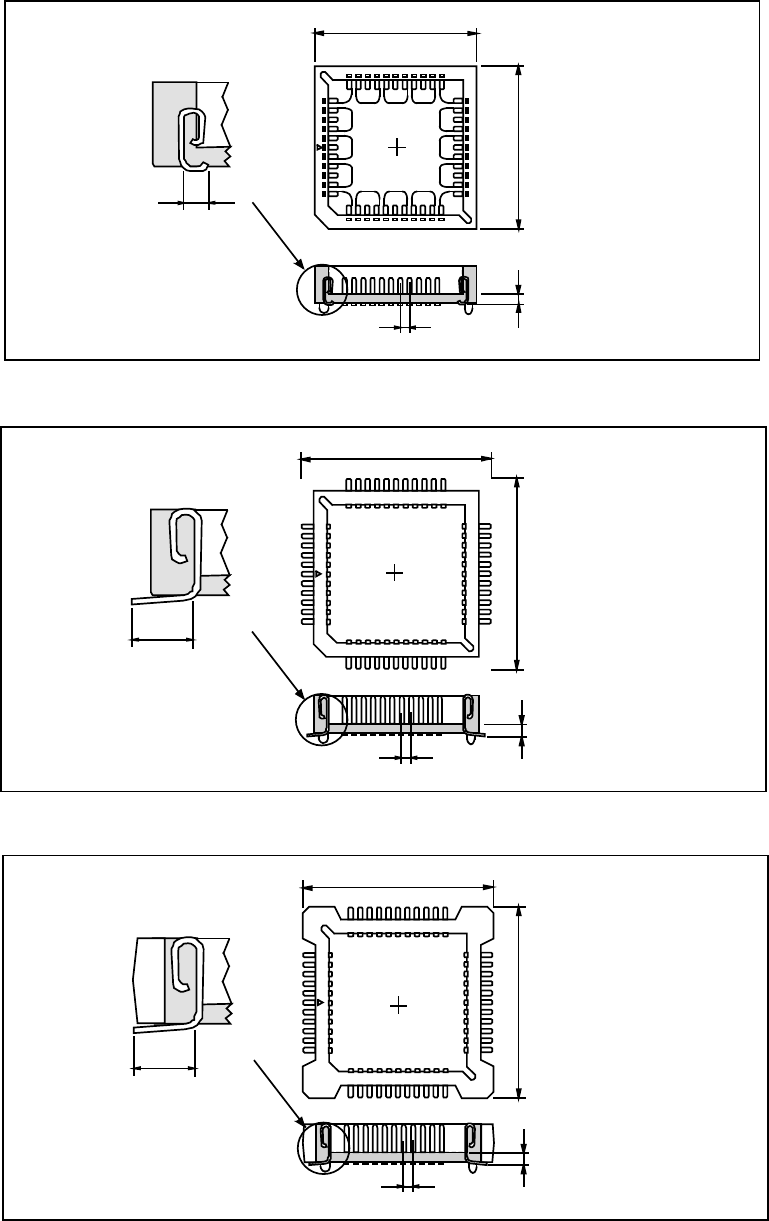

J 形引脚插座
外型尺寸 横
外型尺寸
纵
元件高度
引脚间距
引脚长度
鸥翼式插座
外型尺寸 横
外型尺寸 纵
元件高度
引脚间距
引脚长度
带减震器的插座
外型尺寸 横
外型尺寸 纵
元件高度
引脚间距
引脚长度
第 2 部 功能详解篇 第 13 章 程序补充
13-8

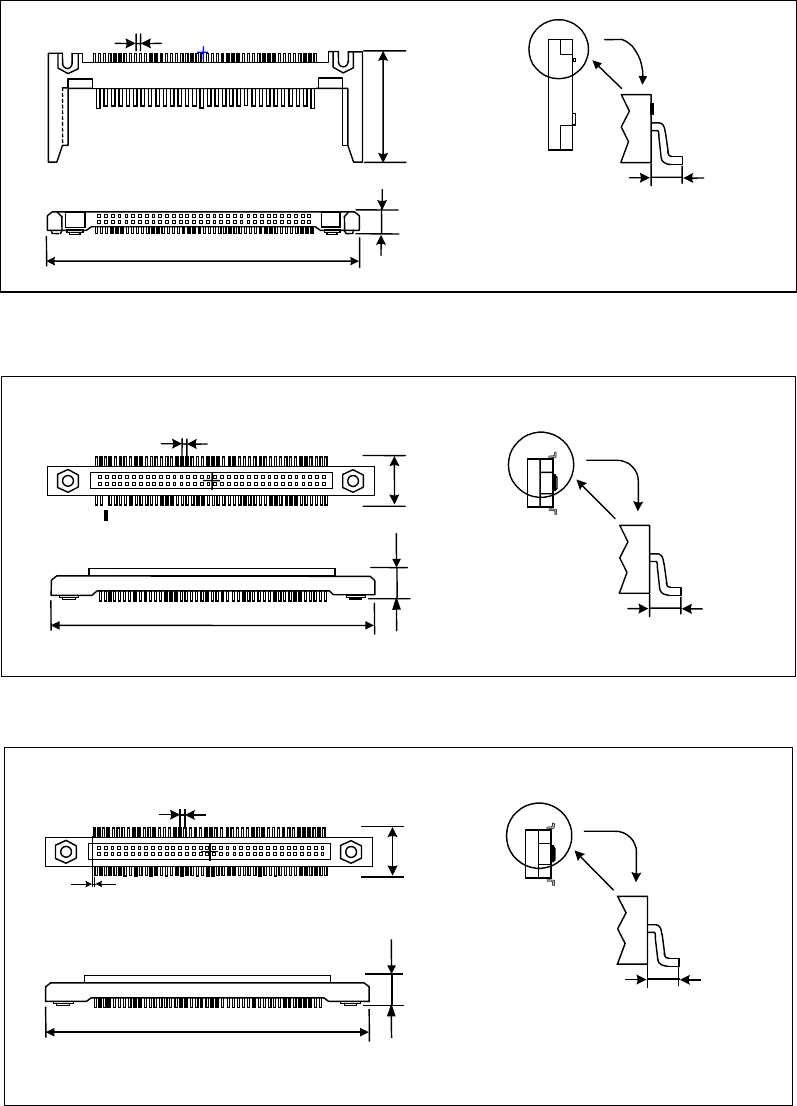

单向引脚连接器
双向引脚连接器
Z 引脚连接器
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度 纵
引脚间距
外形尺寸 纵
元件高度
引脚长度 纵
外形尺寸 横
外形寸法 縦
リードピッチ
下辺リードが右側に半リードピッチシフトしています。
リード長 縦
外形寸法 横
部品高さ
引脚间距
外形尺寸 纵
引脚高度
引脚长度 纵
元件高度
外形尺寸 横
下边引脚向右侧移动半个引脚间距
