第 2 部 功能详 解篇 第 8 章 机器设置 8- 33 8-3- 4 -2 IC 回收带位置 选择 IC 回收带位置， 会显示如下画面。 (1) 设置项目 No. 项目 设置内容 1 台架类型 IC 回收带的 安装台架 2 IC 回收带安 装位置 ( 前 / 后，供 料器孔号 ) IC 回收带安 装位置 3 IC 回收带元件废 弃位置 (X ， Y ， Z) IC 回收带的元件 废弃位置 通过示教或用软键盘 设置。 当输入焦点在 X…
第 2 部 功能详解篇 第 8 章 机器设置
8-32
8-3-4 位置设定
8-3-4-1 元件废弃位置

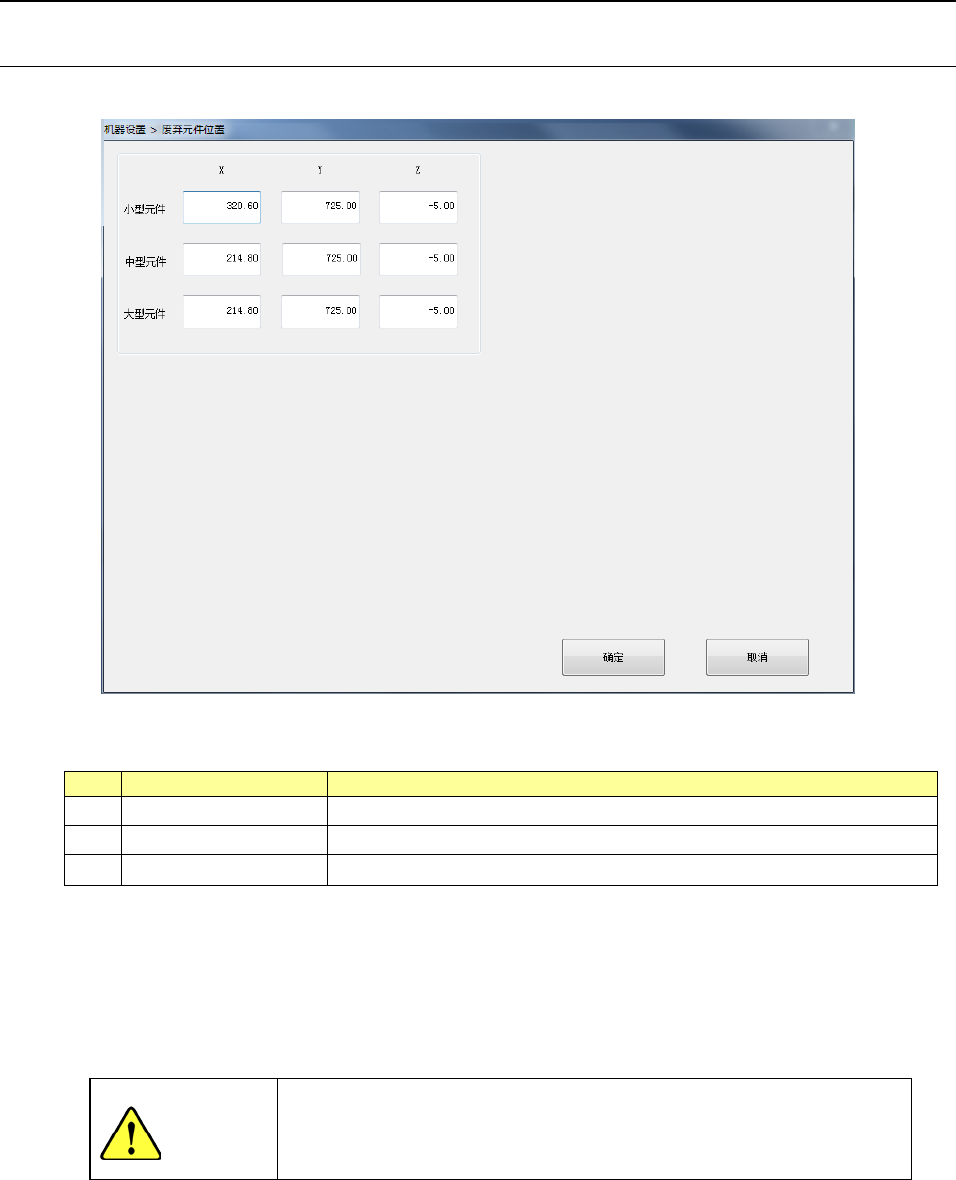

选择元件废弃位置后，会显示如下元件废弃位置设置画面。
(1) 设定项目
No.
项目
设置内容
1
小型元件
(X
、
Y
、
Z)
小型元件（长边小于
15mm
的元件）的废弃位置
2
中型元件
(X
、
Y
、
Z)
中型元件（长边
180mm
短边
35.5mm
以下的元件）的废弃位置
3
大型元件
(X
、
Y
、
Z)
大型元件（长边
180mm
短边
50mm
以下的元件）的废弃位置
(2) 设定方法
1) 在编辑框中分别输入 XYZ。
2) 使用示教输入。此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
3) 示教 Z 时，输入焦点必须在 Z。
・ 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
第 2 部 功能详解篇 第 8 章 机器设置
8-33
8-3-4-2 IC 回收带位置

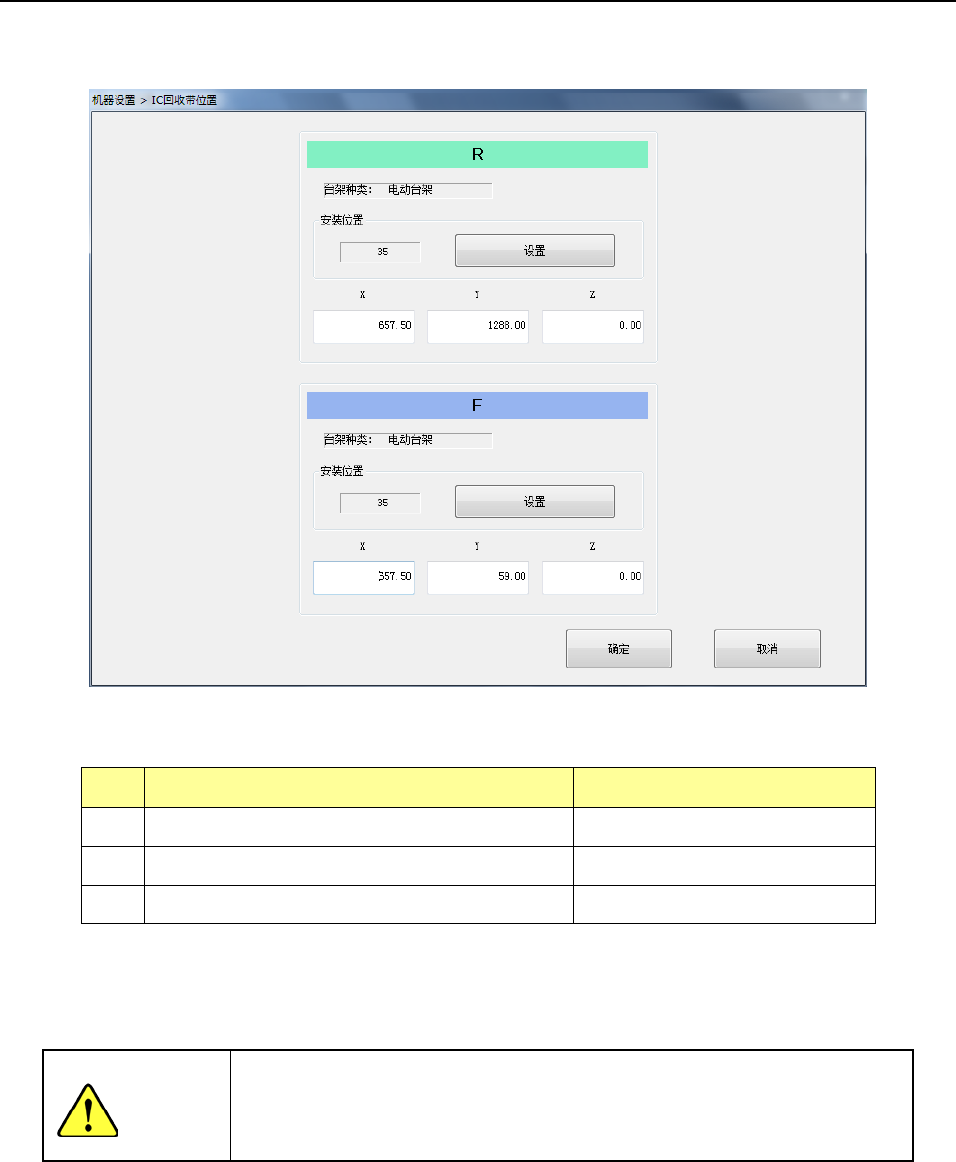

选择IC回收带位置，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1
台架类型 IC 回收带的安装台架
2 IC 回收带安装位置(前/后，供料器孔号) IC 回收带安装位置
3 IC 回收带元件废弃位置 (X，Y，Z) IC 回收带的元件废弃位置
通过示教或用软键盘设置。
当输入焦点在X或Y上时可示教XY值，当输入焦点在Z上时可示教Z值。
· 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
· 在未设置安装位置的情况下进行生产程序优化时，有可能出现供料器
的配置与 IC 回收带重叠。
注意
第 2 部 功能详解篇 第 8 章 机器设置
8-34
8-3-4-3 Head 等待位置

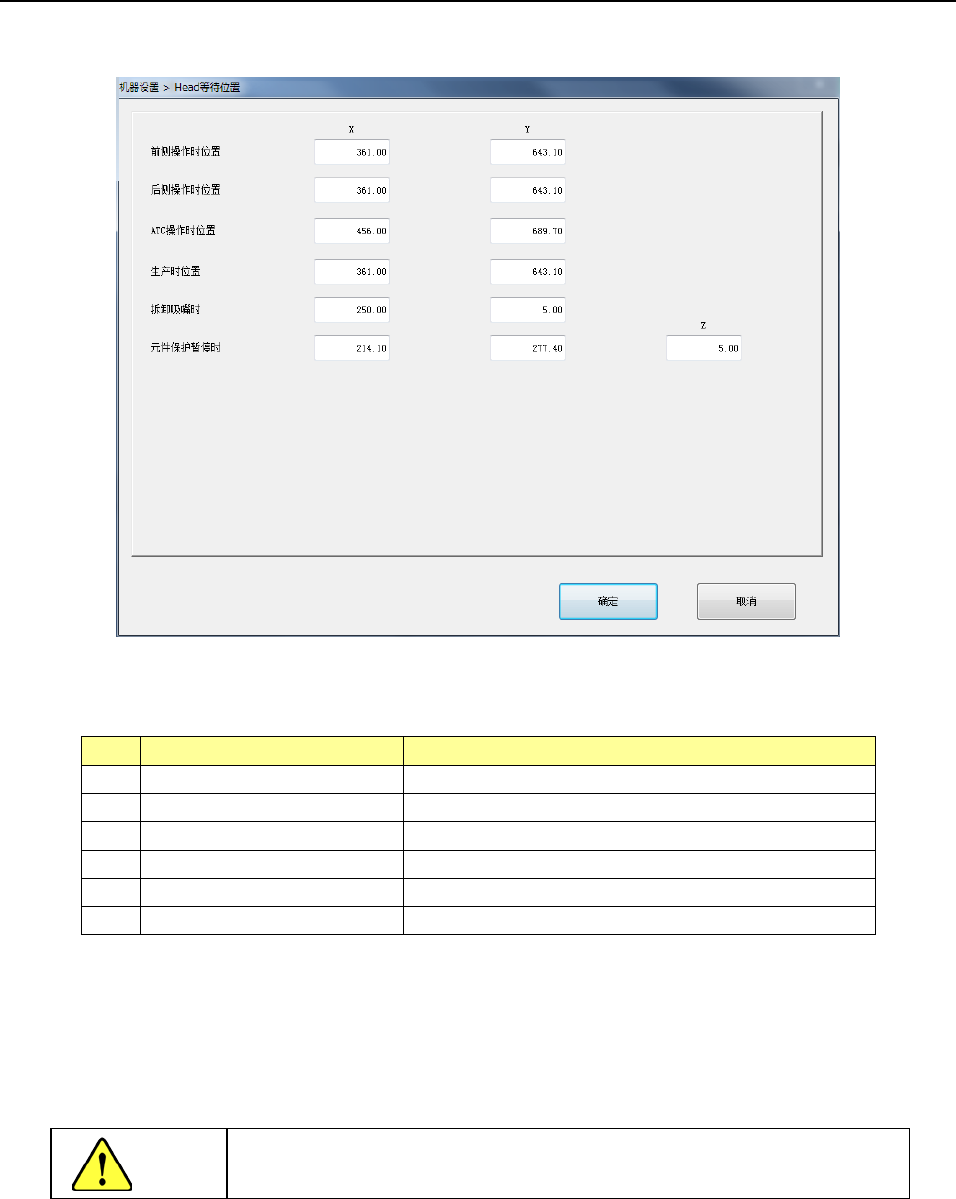

选择Head等待位置后，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1
前侧操作时位置
X,Y
位置
2
后侧操作时位置
X,Y
位置
3
ATC
操作时位置
X,Y
位置
4
生产时位置
X,Y
位置
5
拆卸吸嘴时
X,Y
位置
6
元件保护暂停时
X,Y,Z
位置
(2) 设置方法
1) 在编辑框中分别输入 XYZ。
2) 使用示教输入。此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
3) 示教 Z 时，输入焦点必须在 Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
注意
