第 1 部 基本篇 第 1 章 装置概要 1-9 ① ② ⑦ ③ ⑤ ⑧ ⑥ ④ ⑤ ⑨ ⑫ ⑩ ⑪ ⑩ 1-1- 6 本装置的构成 ① ATC 单元 ⑤基板传送单元 ⑨ CAL 块单元 ⑬ 负载控制单元 (OP) ② LNC120 Head 单元 ⑥ VCS 单元 ⑩供料器台架单 元 ⑭ 共面性单元 (O P) ③ Head 单元 8 贴片头 ⑦ X-Y 单元 ⑪ HMS 单元 ⑮ 吸嘴 RFID 阅读器 (OP) ④ OCC 单元 …
第 1 部 基本篇 第 1 章 装置概要
1-8
简称说明
1-1-5 缩写的说明
简 称
意 义
中文 英文
ATC 自动工具更换装置 (Auto Tool Changer)
CVS 元件验证系统 (Component Verification System)
DTS 双托盘服务器 (Dual Tray Server)
ETF 电动式带式供料器 (Electric Tap e Feeder）
HMS 高度测量装置 (Height Measurement System)
IFS-NX 智能供料器系统 (Intelligent Feeder System)
LNC 激光校准新概念 (Laser align New Concept)
MTC 矩阵托盘更换器 (Matrix Tray Changer)
MTS 矩阵托盘服务器 (Matrix Tray Server)
OCC 位置校正摄像机 (Offset Correction Camera)
PWB 基板 (Printed Wiring Board)
S-VCS 高速不间断图像识别 (Scanning Vision Centering System)
VCS 图像识别元件位置校正装置 (Vision Centering System)
第 1 部 基本篇 第 1 章 装置概要
1-9
①
②
⑦
③
⑤
⑧
⑥
④
⑤
⑨
⑫
⑩
⑪
⑩
1-1-6 本装置的构成
①ATC 单元
⑤基板传送单元
⑨CAL 块单元
⑬
负载控制单元(OP)
②LNC120 Head 单元 ⑥VCS 单元 ⑩供料器台架单元 ⑭共面性单元(OP)
③Head 单元
8 贴片头
⑦X-Y 单元 ⑪HMS 单元 ⑮吸嘴 RFID 阅读器(OP)
④OCC 单元(L) ⑧CVS 单元(OP) ⑫废弃盒
①前侧液晶监视器 ⑤迷你信号灯(选购项) ⑨后侧液晶监视器
②操作面板 ⑥
空气调节器（护盖（罩）内侧）
⑩前部编带套件单元
※Rev.D 以后
③电源开关 ⑦真空泵（装置内左侧） ⑪后部编带套件单元
（选购项） ※Rev.D 以后
④信号灯 ⑧漏电断路器（后部-右侧）
⑫键盘(OP)
①
②
③
④
⑤
⑦
⑥
⑨
⑩
⑪
⑧
⑫
⑬
⑭
⑮
第 1 部 基本篇 第 1 章 装置概要
1-10

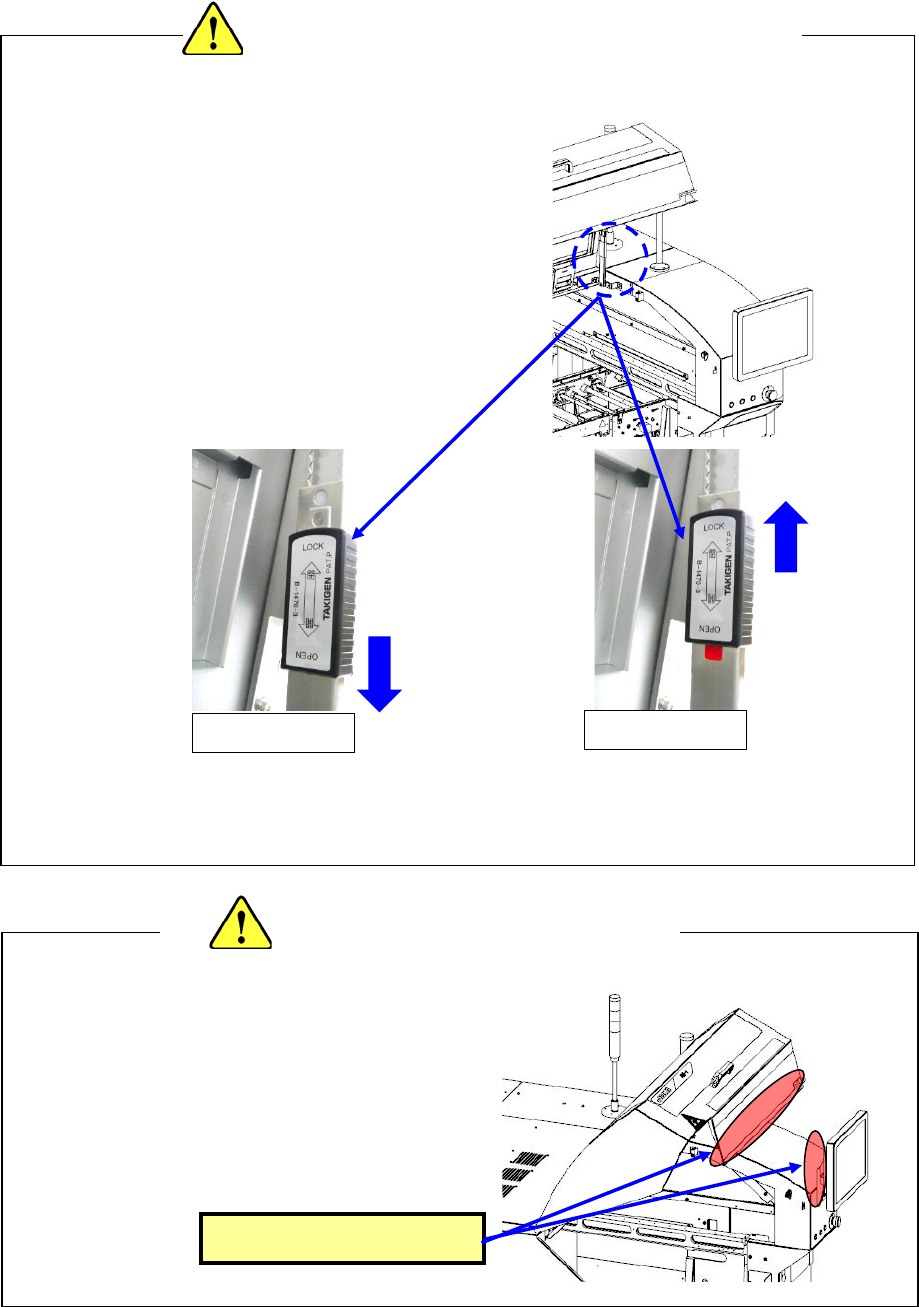

◆ 打开安全盖（安全罩）时，先把盖（ 罩 ）
子推上去，再把锁杆向箭头（LOCK）方
向推，锁好。确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全盖（安全罩）有落下来的危险。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
﹡不要在安全盖（安全罩）、手杆等处过渡增加负荷。
◆维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意不要从后面
撞到安全盖（安全罩）或监视器，不要撞到头，
作业时不要受伤
。
＜开关安全盖（安全罩）时的注意事项＞
注意不要撞到头部、身体
OPEN（打开）
LOCK（锁定）
＜在装置内作业时的注意事项＞
