第 1 部 基本篇 第4 章 制作生产程序
4-149
4-4-2-3 送料器分布
以图形显示吸取数据的送料器配置内容，可目视确认送料器或操作送料器配置。
(1) 送料器分布窗口

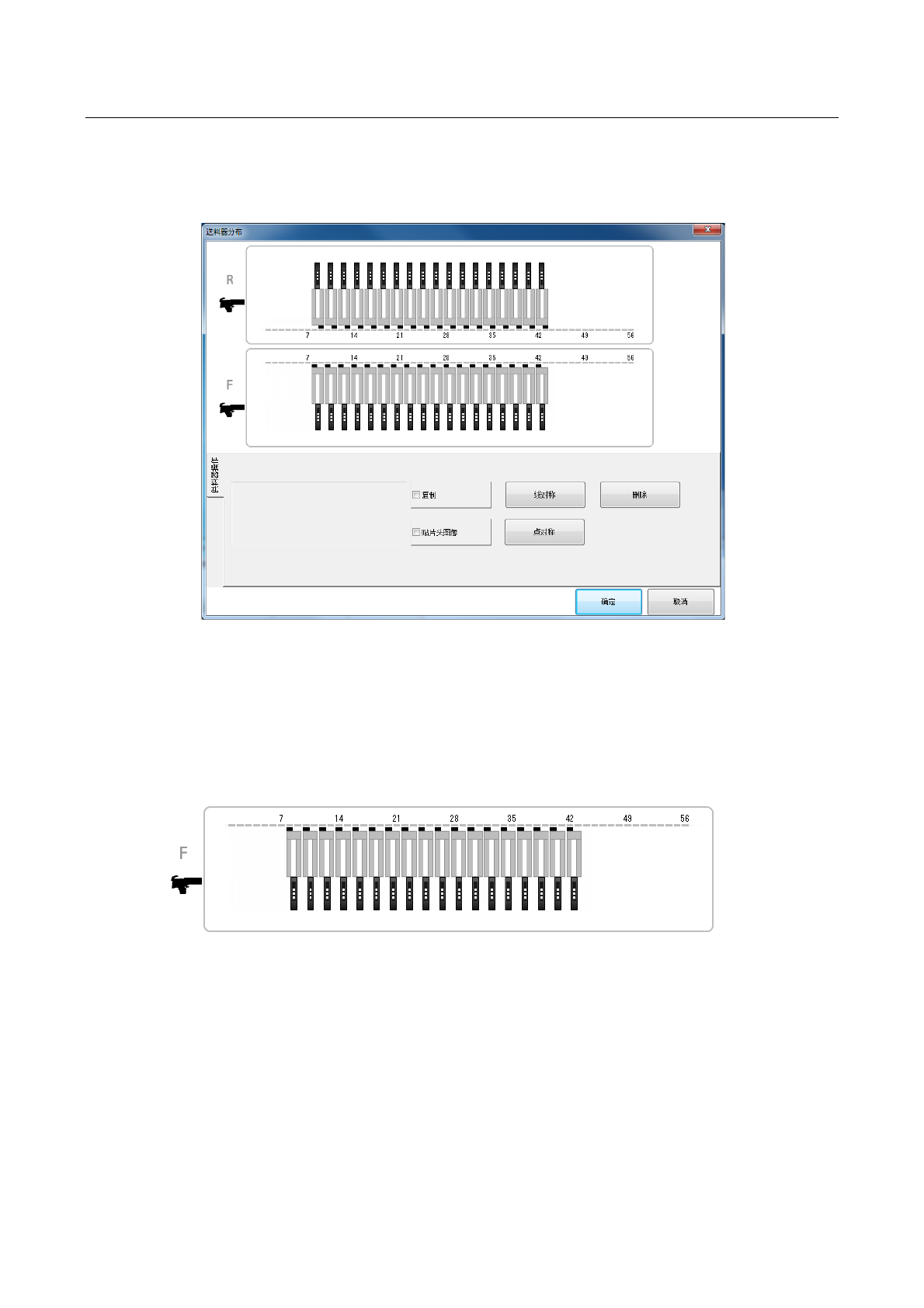

从菜单选择[显示]-[送料器分布]后，显示如下送料器分布画面。
1) 台架图形图像
送料器分布画面，以台架的送料器配置图形显示吸取数据的列表显示内容。
有关可自动示教的送料器，下方或上方会显示圆形图标。已通过吸取跟踪执行完自动示教时显示
蓝色，未执行时显示红色。
如为电动台架(RF)或电动台架(RF/EF)时，用以下的图像显示。
第 1 部 基本篇 第4 章 制作生产程序
4-150

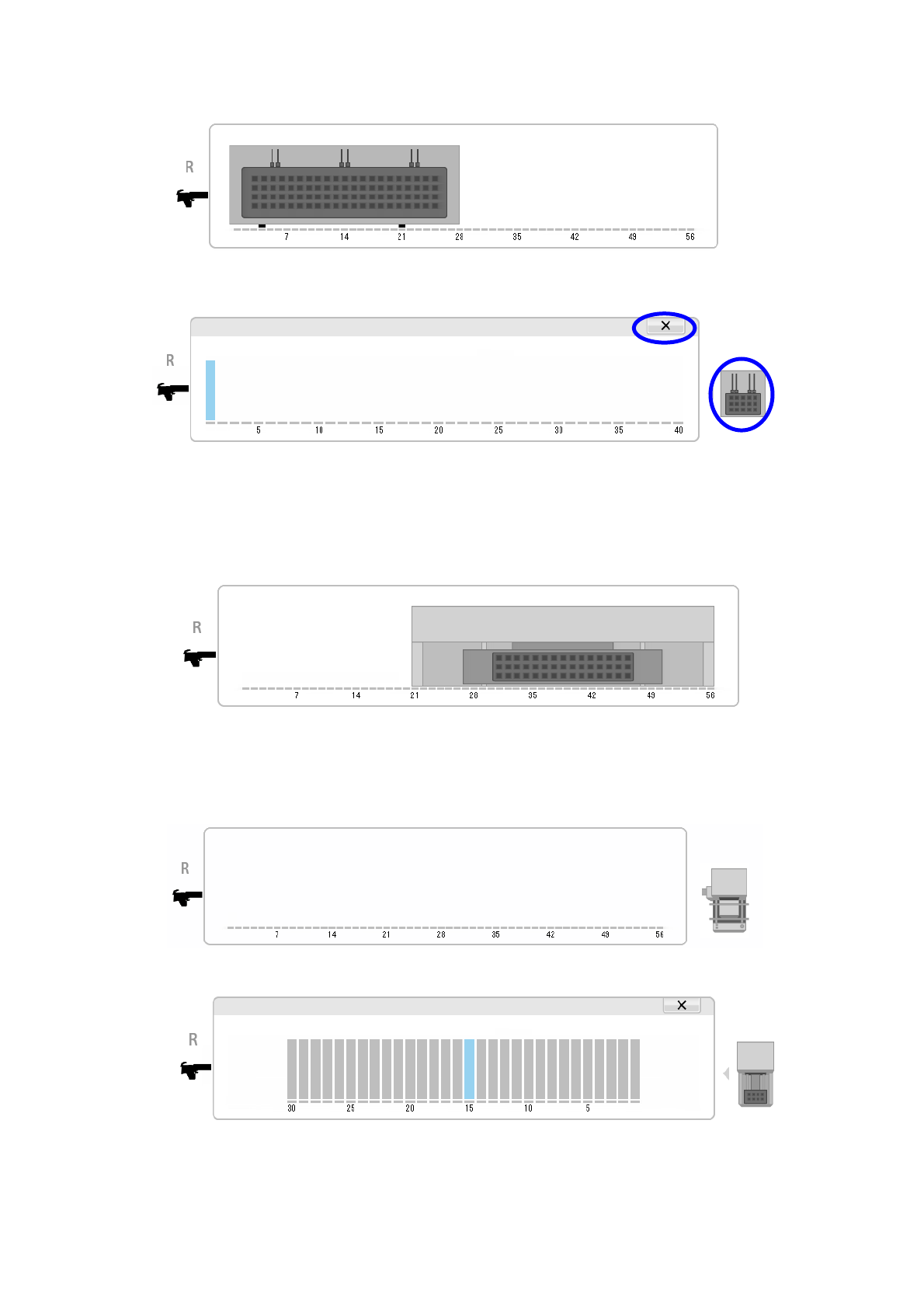

供应装置为托架类型时，显示如下托盘的图形。
点击显示的托盘图形时，会显示托盘放大画面。
要返回原来的图形显示时，请点击「×」或画面右侧的托盘图形。
操作方法请参见「4-4-2-3 送料器分布 （3）送料器的复制、移动、删除」。
供应装置设定为 TR8SR 时，显示如下 TR8SR 的图形。
触摸显示的 TR8SR 图形，即显示 TR8SR 放大画面。
供给装置设定为 MTC 时，显示如下图的 MTC 图形。
触摸显示的 MTC 图形，则扩大显示 MTC 画面。
要返回原来的图形显示时，请触摸「×」或画面右侧的 MTC/MTS 图形。
第 1 部 基本篇 第4 章 制作生产程序
4-151

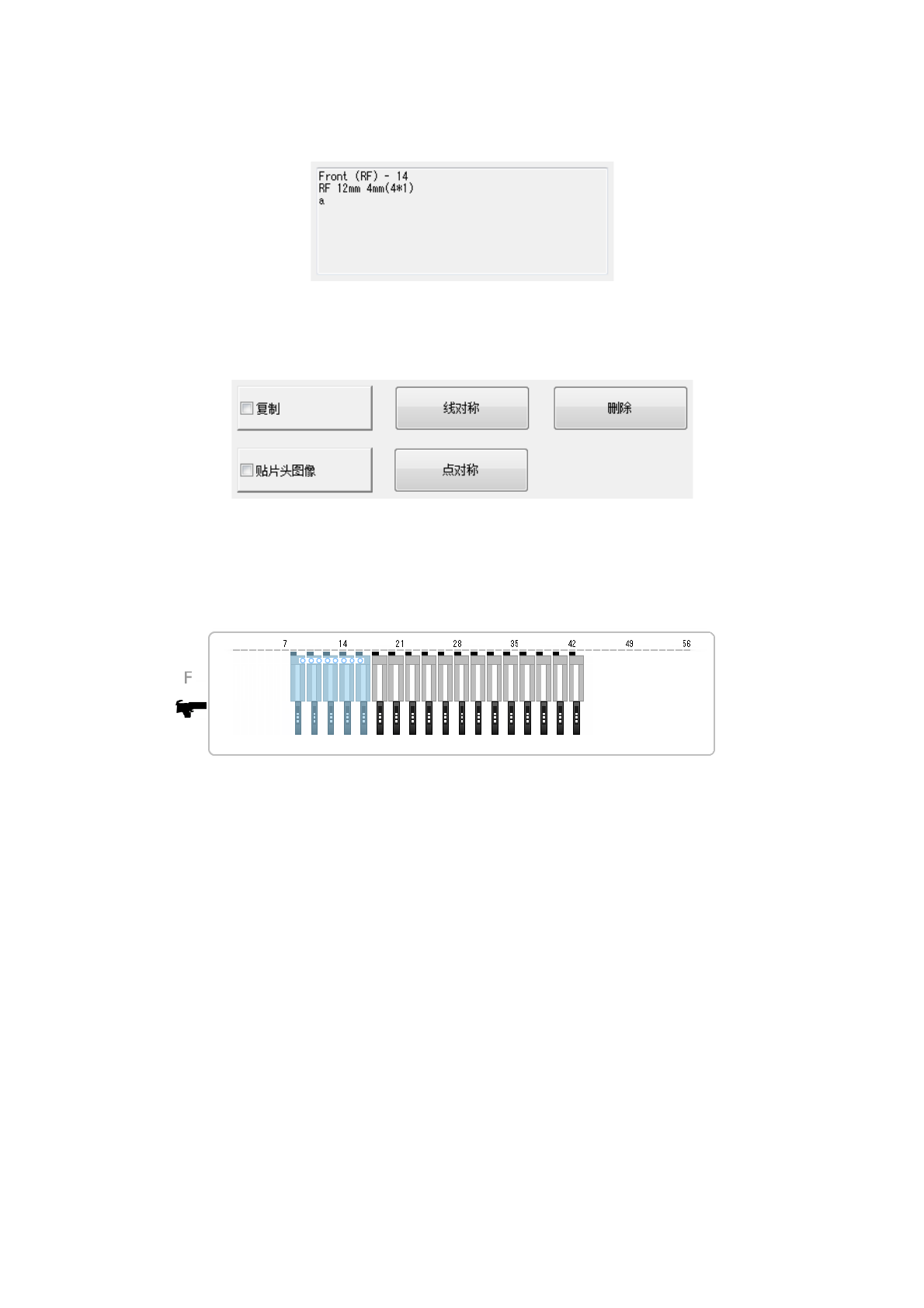

2) 吸取信息
显示选择的送料器信息。送料器信息显示吸取位置、供应装置、元件名。
供料器或托盘架会在吸取位置上显示台架种类。
3) 操作按钮
显示进行送料器编排时使用的按钮。
(2) 显示贴片头图像
勾选操作按钮的「贴片头图像」按钮时，即可显示点击送料器分布画面时的贴片头图像，显示浅蓝色
的贴片头图像表示有可能进行同时吸取的供料器。
