2 功能详解篇 12 选项组件
12-66

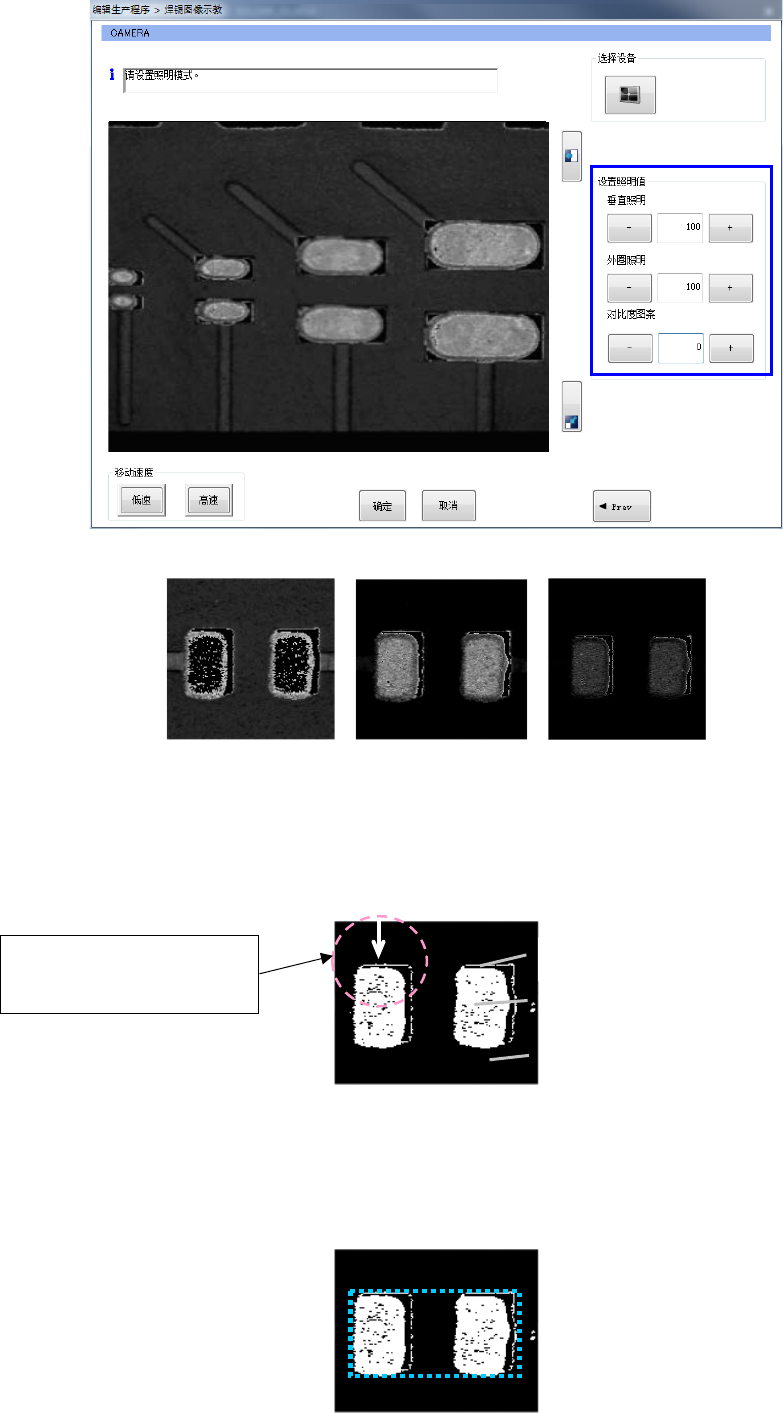

识别画面示例(左:太亮,中:良,右:太暗
(2) 设置 2 值化阈值
操作上下箭头键,调 2 值化阈值,使监视器显示的焊锡单独明亮。
* 如下图的电极焊盘的轮廓线所示,1 个像素程度焊锡以外的光泽,不影响识别。
进行示教时,也可在 [识别焊锡标记的条件设置] 画面上,通过自动调整功能,自动设置参数。
此外,调整阈值有困难时,可按画面右下的 PREVIOUS 按钮回到调整照明画面,重新调整照明。
(3) 设置焊锡外形
操作画面,指定 1 组与焊锡印刷外接的窗框左上、右 2 点后,选择确定键。
焊锡
电极焊盘
基板阻焊剂部分
1 个像素程度的轮廓线粗
度,不影响识别。
2 功能详解篇 12 选项组件
12-67

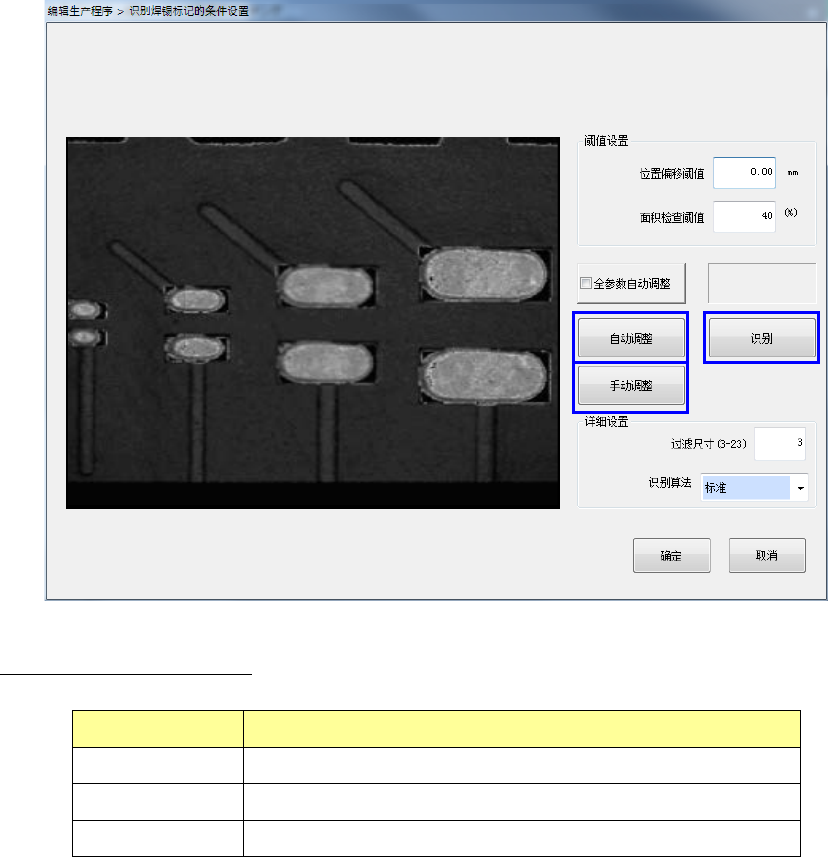

(4)
设置检查阈值
输入焊锡位置偏移检查所需的位置偏移阈值、状态检查所需的面积比的阈值。
检测框的数值,应为示教时的焊锡外形尺寸+位置偏移阈值。
按下 [确定],阈值更新后,进入下一个工序
* 以位置偏移阈值为基准,设置检测范围。
* 在面积检查阈值框内输入 0 时,则不进行面积比的检测。
画面上显示的命令按钮内容
按钮名称
实行内容
自动调整 自动调整照明、阈值、对比度图案。
识别 进行焊锡标记识别。
手动调整 移动到手动调整画面
<使用键盘操作>
1. [ Ta b ] 键,把焦点移动到编辑框
2. 在编辑框内输入变更值。
3. [ Ta b ] 键,把焦点移动到相对应的命令按钮上,再 Enter 键。
2 功能详解篇 12 选项组件
12-68
(1) (参数)自动调整
[识别焊锡标记的条件设置] 画面上选择 [自动调整] 按钮,可一边变更参数一边反复进行识
别,自动调整出最适宜的参数。自动调整结束后,显示如下 [自动调整结果] 画面。识别不稳定
时,会显示警告。
显示该画面时,按下 F12 键,可保存多个自动调整时的图像。
图像可与摄像机识别图像同样地保存下来。但处理需要时间。
若要中止时再按一次 F12 键,或按 Esc 键,显示对话框后可选择停止保存图像,或继续。
(2) 识别
[识别焊锡标记的条件设置] 画面上选择 [识别] 按钮后,即可按设置的参数进行识别。
识别成功时,VCS 监视器上的焊锡中心点会出现十字标记。
识别失败时,VCS 监视器会显示错误代码。
识别不稳定时,可在 [识别焊锡标记的条件设置] 画面上选择 [取消] 按钮,重新调整照明。
