第 1 部 基本篇 第 2 章 生产
2-37
2-8-2-2 个别设定项目

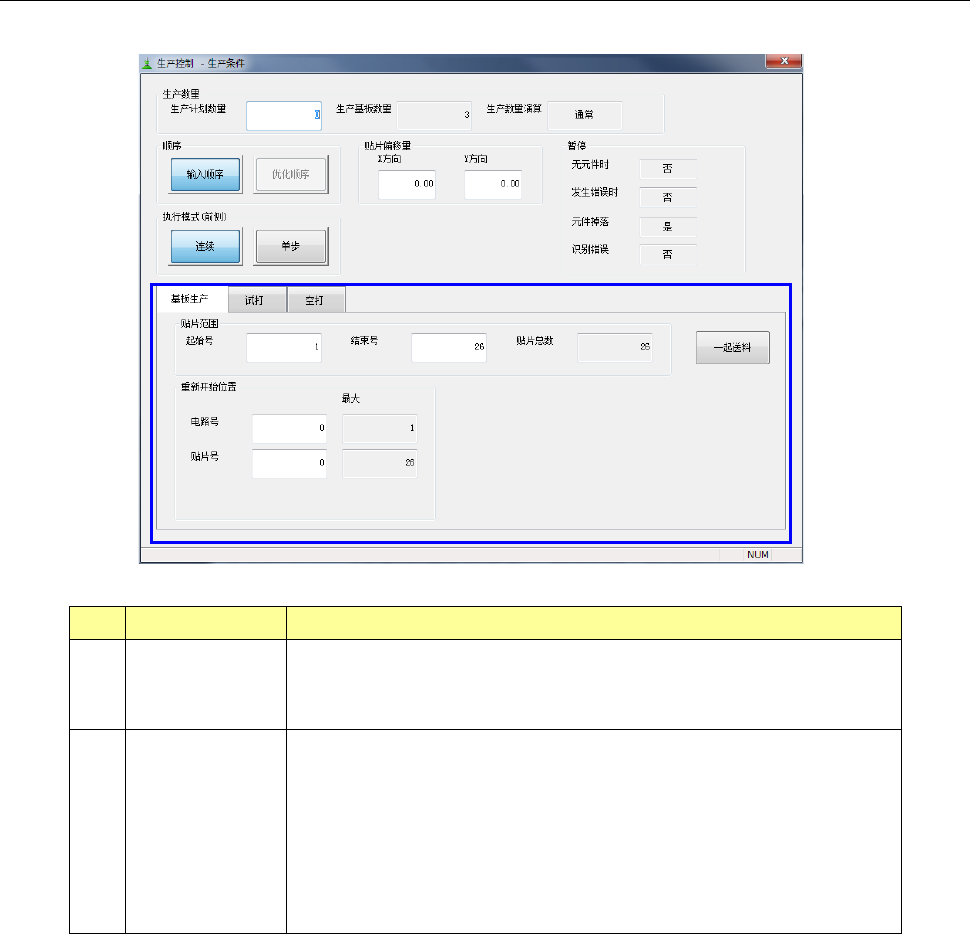

(1) 基板生产
No.
项目
内容
1 贴片范围
需要限定贴片范围时，输入开始号和结束号。
在总贴片点数项目中可显示每 1 个电路的总贴片步骤号。
此项设置限于设定为输入顺序时。
2 重新开始位置
同时生产需要对前侧、后侧的再开始位置分别进行设置。
因某些原因生产中断、基板被释放的情况下需要继续贴装剩余元
件、完成基板贴片时，可指定重新开始位置。
此外，也可从特定的位置进行贴片。
本设定仅对最初的 1 块基板有效。从第 2 块基板以后重新开始位
置的设置无效，而将对所有点进行贴片。
本项设置，在生产运行开始后即被初始化。
第 1 部 基本篇 第 2 章 生产
2-38

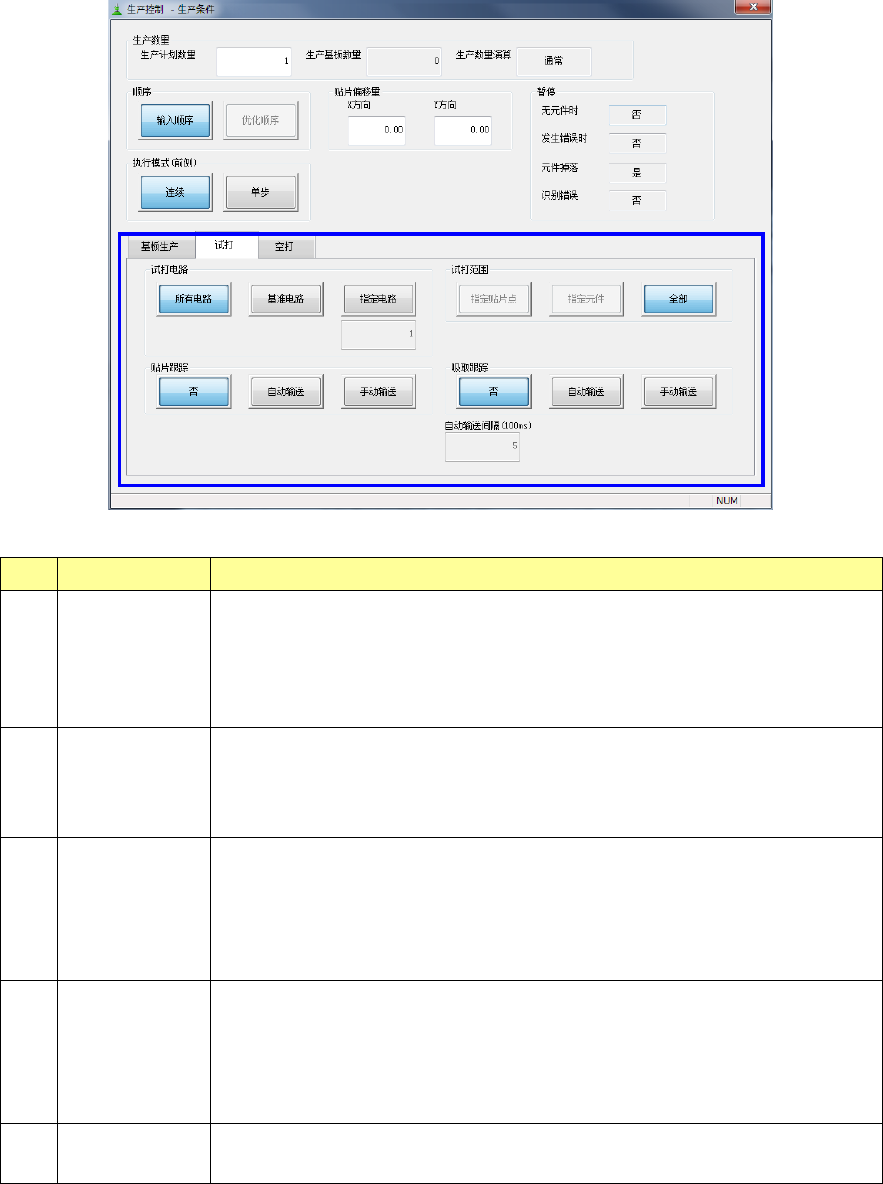

(2) 试打
No.
项目
内容
1 试打电路
设置试打的电路。单板基板时不使用。
·所有电路：对所有电路试打范围中设置的元件进行贴片。
·基准电路：对基准电路试打范围中设置的元件进行贴片。
·指定电路：对指定的电路试打范围中设置的元件进行贴片。
此时显示指定的电路号。
2 试打范围
设置试打范围。
·指定贴片点：仅对贴片数据的试打项设置为「是」的贴片点。
·指定元件 ：元件数据的试打项设置为「是」的所有元件。
·
全部
：所有贴片点。
3 贴片跟踪
设置试打基板后，是否用摄像机进行贴片点跟踪，
以及跟踪时是自动输送还是手动输送。
·否 ：不跟踪。
·自动输送：自动跟踪贴片点。
·手动输送：在贴片点停下来，由操作人员输入后才移动到下一点。
4 吸取跟踪
设置试打基板前，是否用摄像机进行吸取点跟踪，
以及跟踪时是自动输送还是手动输送。
·否 ：不跟踪。
·自动输送：自动跟踪吸取点。
·手动输送：在吸取点停下来，由操作人员输入后才移动到下一点。
5 自动输送间隔
对自动输送跟踪时，在停止位置的停止时间进行设置。
单位为 100msec(0.1 秒)为「1」。
第 1 部 基本篇 第 2 章 生产
2-39

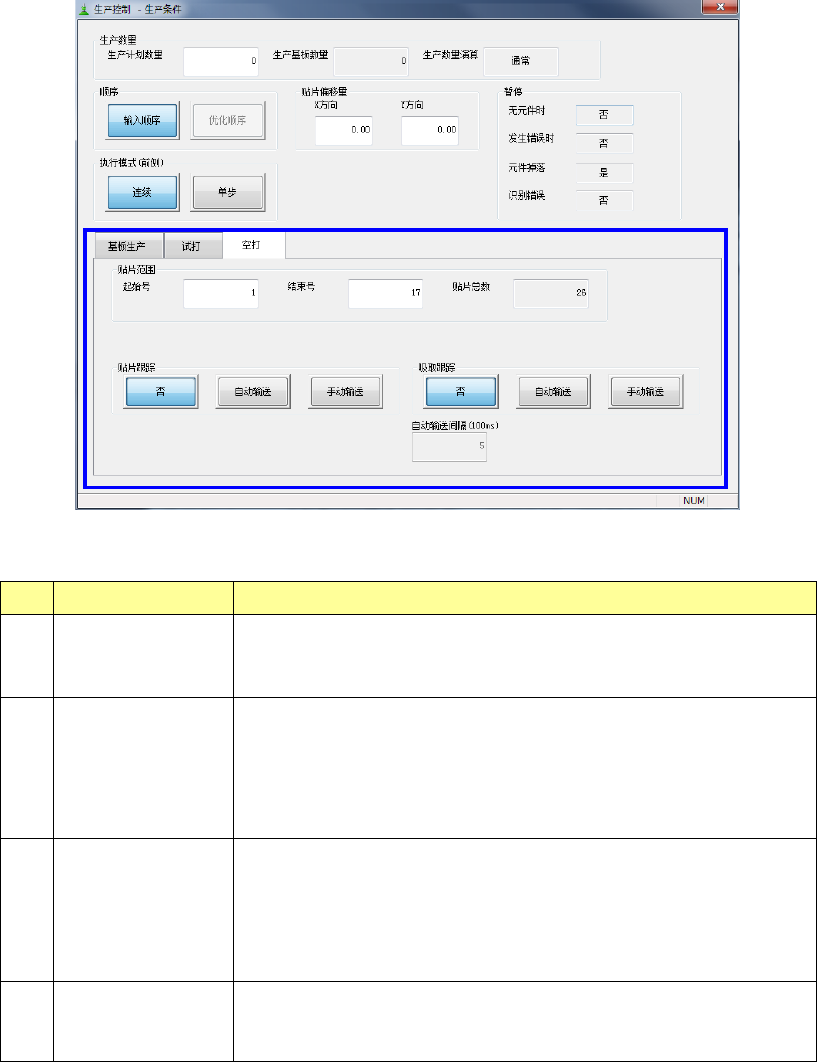

(3) 空打
No.
项目
内容
1 贴片范围
需限定贴片范围时，请输入开始步骤号和结束步骤号。
在总贴片点数项中显示每 1 个电路中的总贴片步骤号。
仅在设定为输入顺序时才能指定此项。
2 贴片跟踪
设置在空打基板后，是否用摄像机进行贴片点跟踪，
以及跟踪时是自动输送还是手动输送。
·否 ：不跟踪。
·自动输送：自动跟踪贴片点。
·手动输送：在贴片点停下来，由操作人员输入后才移动到下一点。
3 吸取跟踪
设置在空打基板前，是否用摄像机进行吸取点跟踪，
以及跟踪时是自动输送是手动输送。
·否 ：不跟踪。
·自动输送：自动跟踪吸取点。
·
手动输送：在吸取点停下来，由操作人
员输入后才移动到下一点。
4 自动输送间隔
对自动输送跟踪时，在停止位置的停止时间进行设置。
单位为 100msec(0.1 秒)为「1」。
