第 1 部 基本 篇 第 3 章 维护 3- 27 1) 用注油枪 ，从 X 轴滚珠丝杠的 润滑油 注油 孔注入 润滑油 。 使用润滑脂枪（泵） / 注油 嘴 4009897 5 N SK_HGP 4010605 5 FLEXIBL E_NOZ ZLE ※ 关于注油嘴，使用上 述润滑脂枪上标准 配备的注油嘴 也能注油， 但使用 4010605 5 F LEXIB LE_NOZ ZLE 比较方便。 危险 为防止突然起动造成 事故，请切断电…
第 1 部 基本篇 第 3 章 维护
3-26
3-3 注油
1) 用注油枪从 XY 轴直动单元的润滑油注油孔注入润滑油。
使用润滑脂枪/注油嘴
40127626 GREASE_GUN
40127627 GREASE_GUN_NOZZLE
※ 于注油嘴，请把上述润滑脂枪上标准配备的注油嘴更换为
40127627 GREASE_GUN_NOZZLE 后使用。
危险
为防止突然起动造成事故，请切断电源后，再进行维护作业。
注意
LM 导轨和滚珠丝杠的润滑油是不同的。请不要混合使用。
注油项目
3-3-1 XY
轴直动单元
实施频度
：每
6
个月
使用工具
：注油枪
使用润滑油
：
6459
润滑油
N
注油位置
XY
轴直动单元
X 轴直动单元轨道 上下左右 4 处
Y 轴直动单元轨道 上下前后 4 处
※注油位置
圆圈部位
LM
导轨 润滑油注油孔
第 1 部 基本篇 第 3 章 维护
3-27
1) 用注油枪，从 X 轴滚珠丝杠的润滑油注油孔注入润滑油。
使用润滑脂枪（泵）/注油嘴
40098975 NSK_HGP
40106055 FLEXIBLE_NOZZLE
※ 关于注油嘴，使用上述润滑脂枪上标准配备的注油嘴也能注油，
但使用 40106055 FLEXIBLE_NOZZLE 比较方便。
危险
为防止突然起动造成事故，请切断电源后，再进行维护作业。
注意
LM 导轨和滚珠丝杠的润滑油是不同的。请不要混合使用。
注油项目
3-3-2 X/Y
轴滚珠丝杠
实施频度
：每
2
个月
使用工具
：手持油泵
使用润滑油
：
NSL
润滑油
注油处
X
轴滚珠丝杠（润滑油注油孔）

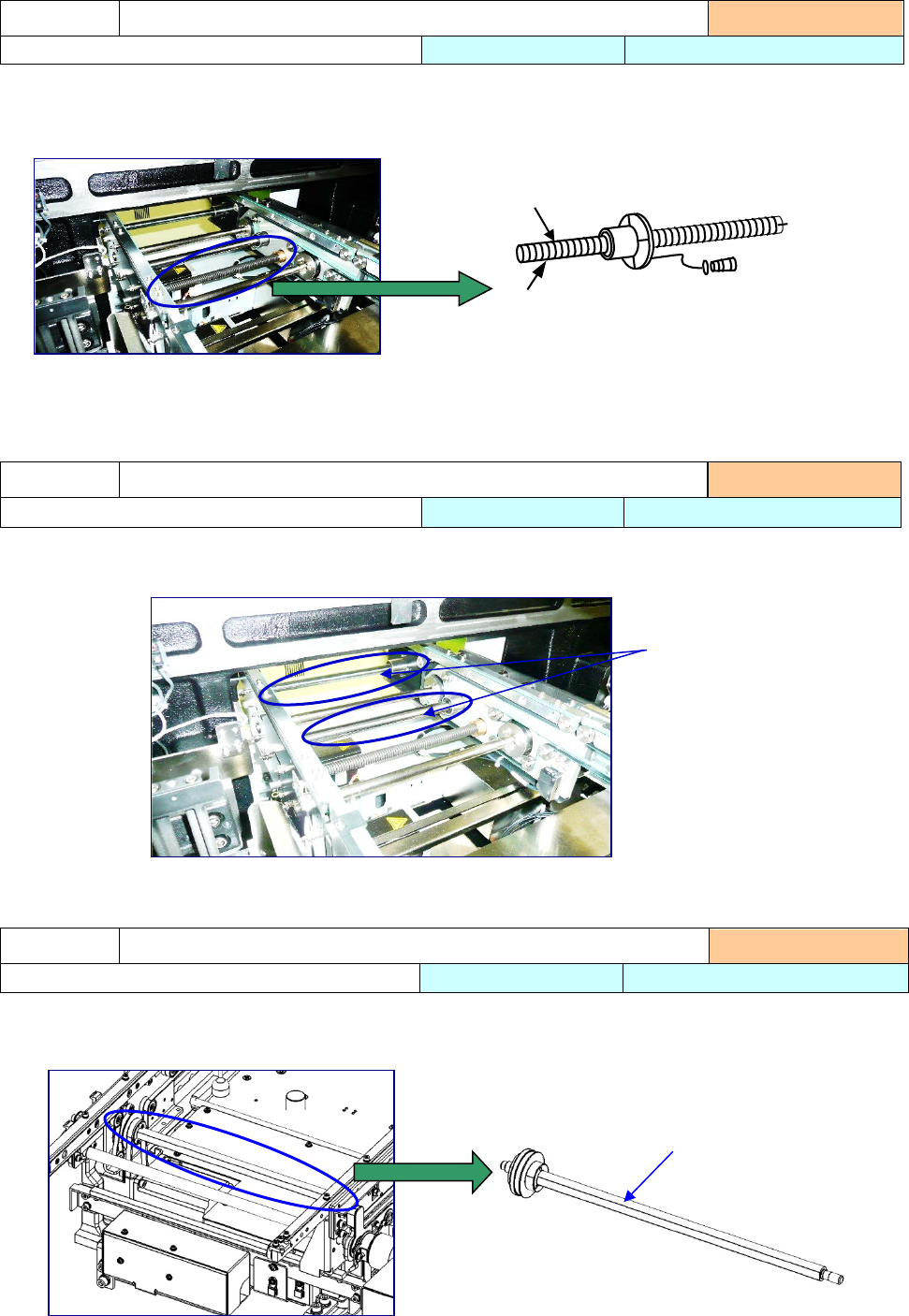

※注油位置
圆圈部位滚珠丝杠 注油孔
Ｘ/Y 轴滚珠丝杠 3 处
第 1 部 基本篇 第 3 章 维护
3-28
1) 螺旋轴 左右各 1 根，共 2 根
1) 导轴 左右各 2 根，共 4 根
请在①处全面涂上润滑油。
1) 驱动轴 左右各 2 根，共 4 根
请在①处全面涂抹润滑油。
注油项目
3-3-3 传送螺旋轴
实施频度 ：每月
使用工具
：毛刷
使用润滑油
：
6459
润滑油
N
注油项目
3-3-4 传送导轴
实施频度 ：每月
使用工具
：毛刷
使用润滑油
：
6459
润滑油
N
注油项目
3-3-5 驱动轴
实施频度 ：每月
使用工具
：毛刷
使用润滑油：
6459
润滑油
N
请在①处全面涂上润滑油。
①
*
①
①
