第 1 部 基本篇 第4 章 制作生产程序
4-26
使用基板外形尺寸 X 超过规定尺寸(650mm)的基板时
基板外形尺寸 X 超过规定尺寸(650mm)的基板，设 定 第１次夹紧贴片范围的 BOC 标记(以
下称为第 1BOC 标记)和第 2 次夹紧贴片范围的 BOC 标记（以下称为第 2BOC 标记）。
示例) 单面 从左→右传送，基板尺寸为 900mm 时，输入第 1BOC 标记设定和第 2BOC 标
记设定。
传送方向
① 第 1 次
贴片区域
② 第
2
次
贴片区域
长尺寸基板分割位置
第 1 部 基本篇 第4 章 制作生产程序
4-27
4-3-3-4 电路配置
指定电路的位置及角度。仅在「尺寸设置」画面的“基板配置”设置为“非矩阵电路”后，才能选择此项。
选择「尺寸设置」画面左下的「电路配置」选项卡时，显示如下画面。
(1) XY
输入从基板原点看的电路原点的位置。
(2) 角度
输入电路的角度。
(3) 跳过
要跳过时，对相应电路内的所有贴片点，概不进行元件贴片。
仅在基本设置中指定要使用贴片电路时，才会显示本项目。
第 1 部 基本篇 第4 章 制作生产程序
4-28
可使用一并变更功能，指定要跳过的电路范围，跳过成批电路。

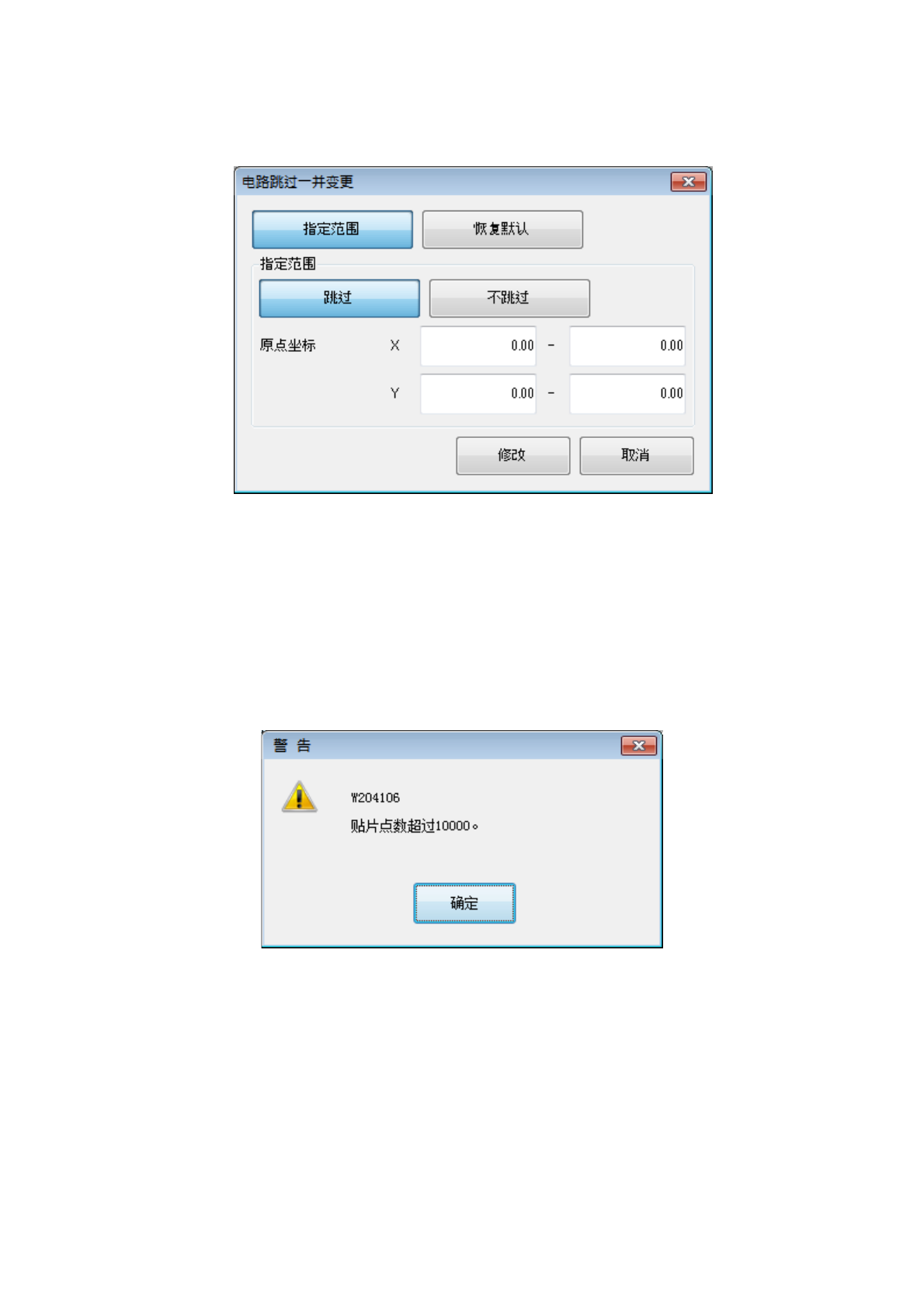

按下[电路跳过一并变更]按钮，即显示以下画面。
(1) 范围指定
以范围设定中设置的 XY 坐标范围内有电路原点的电路为对象，设置跳过/不跳过。
(2) 恢复默认
将跳过的所有电路返回为默认。
即使电路数在规定数量以下，但当总贴片点数超过 10,000 点时，会显示以下提示信息｡
