第 1 部 基本篇 第 1 章 装置概要
1-32
1-4 电气规格
(1)
控制方式
项目
控制方式
分辨度
Ｘ－Ｙ
采用ＡC 伺服马达的半闭环方式
0.0001 mm
机种名称 控制方式 分辨度
Z
采用ＡC 伺服马达的半闭环方式
0.0305 μm
θ
0.00137°
ZA
0.0299 μm
(2)
主机
CPU
Intel® Celeron
(3)
显示器
15英寸（SVGA模式液晶显示器）对应触摸屏
(4)
数据及程序的输入输出
可通过触摸屏从软键盘手动输入。
使用USB闪存转移程序创建的数据。
与
提高车间生产性支持系统连接时，可通过LAN接口进行数据通讯。
(5) USB
端口
可与外部驱动器、外部存储装置连接。
(6)
电源
电压(三相) ： AC200V (标准)
AC220V、240V、380V、400V、415V (选购)
电压允许范围 ： ±10%(相对于额定电压)
视在功率 ： 2.2kVA
频率 ： 50 / 60Hz
电缆尺寸 ： 5.5mm
2
以上
保护接地导线尺寸 ： 5.5mm
2
以上
(7)
停电时的保护（不间断电源装置）
本机为了防止由于停电造成计算机数据的损坏和丢失，装备了对应不间断电源装置的ATX电源。
ATX电源作为备用电源，使用的电池设置为电池用完前停止系统运行。因此，停电时能安全可靠
地停止系统，不会导致数据的损坏和丢失。
第 1 部 基本篇 第 1 章 装置概要
1-33
③（
Rev.C
以前）
③（
Rev.D
以后）

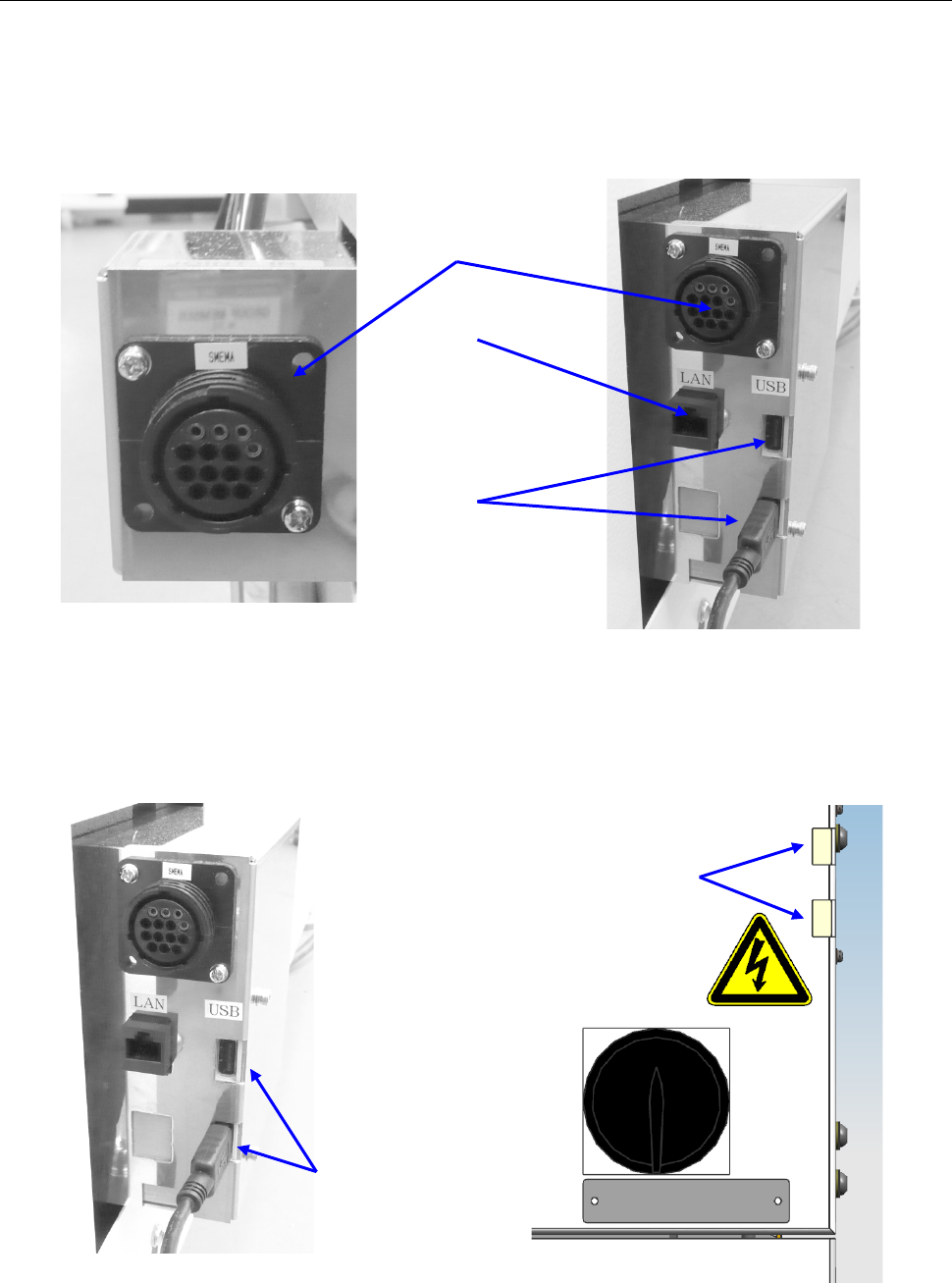

1-4-1 与外部装置的接口
① 是 SMEMA 接口。用于主机装置联机使用，与其他装置连接时，传送方向为“左→右”与“右→
左”要分别按照各自相应方向连接。
② 是以太网接口（模块接口 8P）。
主机正面左侧 主机正面右侧
③ 是 USB（2 口）端口。Rev.C 以前的装置设置在正面右侧下方②的相同位置，Rev.D 以后的装置
设置在正面右侧电源开关的上方。
（使用闪存时，请在作业结束后再拔下闪存。）
①
②
③
第 1 部 基本篇 第 1 章 装置概要
1-34
① ②
③

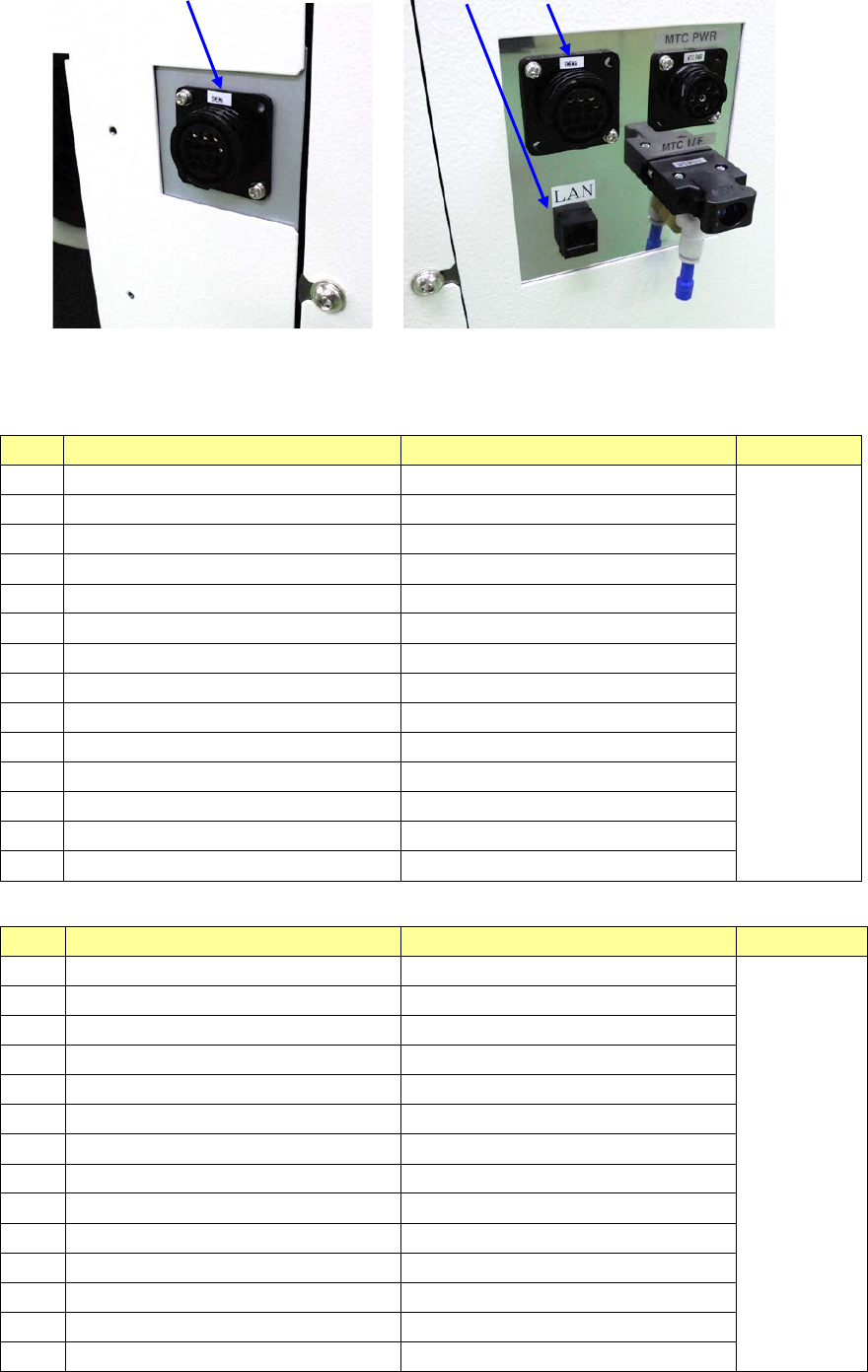

主机正面左侧 (XL) 主机正面右侧 (XL)
主机正面左侧的接口表
No.
信号名 传送方向 向右流向
信号名 传送方向 向左流向
使用的接口
1
READY OUT
＋
READY IN
＋
AMP
206043－1
电缆侧
连接插头
206044－1
2
READY OUT
－
READY IN
－
（
GND
）
3
BOARD AVAILABLE IN
＋
BOARD AVAILABLE OUT
＋
4
BOARD AVAILABLE IN
－
(GND)
BOARD AVAILABLE OUT
－
5
N.C.
N.C.
6
N.C.
N.C.
7
N.C.
N.C.
8
N.C.
N.C.
9
N.C.
N.C.
10
N.C.
N.C.
11
N.C.
N.C.
12
N.C.
N.C.
13
N.C.
N.C.
14
N.C.
N.C.
主机正面右侧的接口表
No.
信号名 传送方向 向右流向
信号名 传送方向 向左流向
使用的接口
1
READY IN
＋
READY OUT
＋
AMP
206043－1
电缆侧
连接插头
206044－1
2
READY IN
－
（
GND
）
READY OUT
－
3
BOARD AVAILABLE OUT
＋
BOARD AVAILABLE IN
＋
4
BOARD AVAILABLE OUT
－
BOARD AVAILABLE IN
－
(GND)
5
N.C.
N.C.
6
N.C.
N.C.
7
N.C.
N.C.
8
N.C.
N.C.
9
N.C.
N.C.
10
N.C.
N.C.
11
N.C.
N.C.
12
N.C.
N.C.
13
N.C.
N.C.
14
N.C.
N.C.
