1-8-5 简易事项显示画面

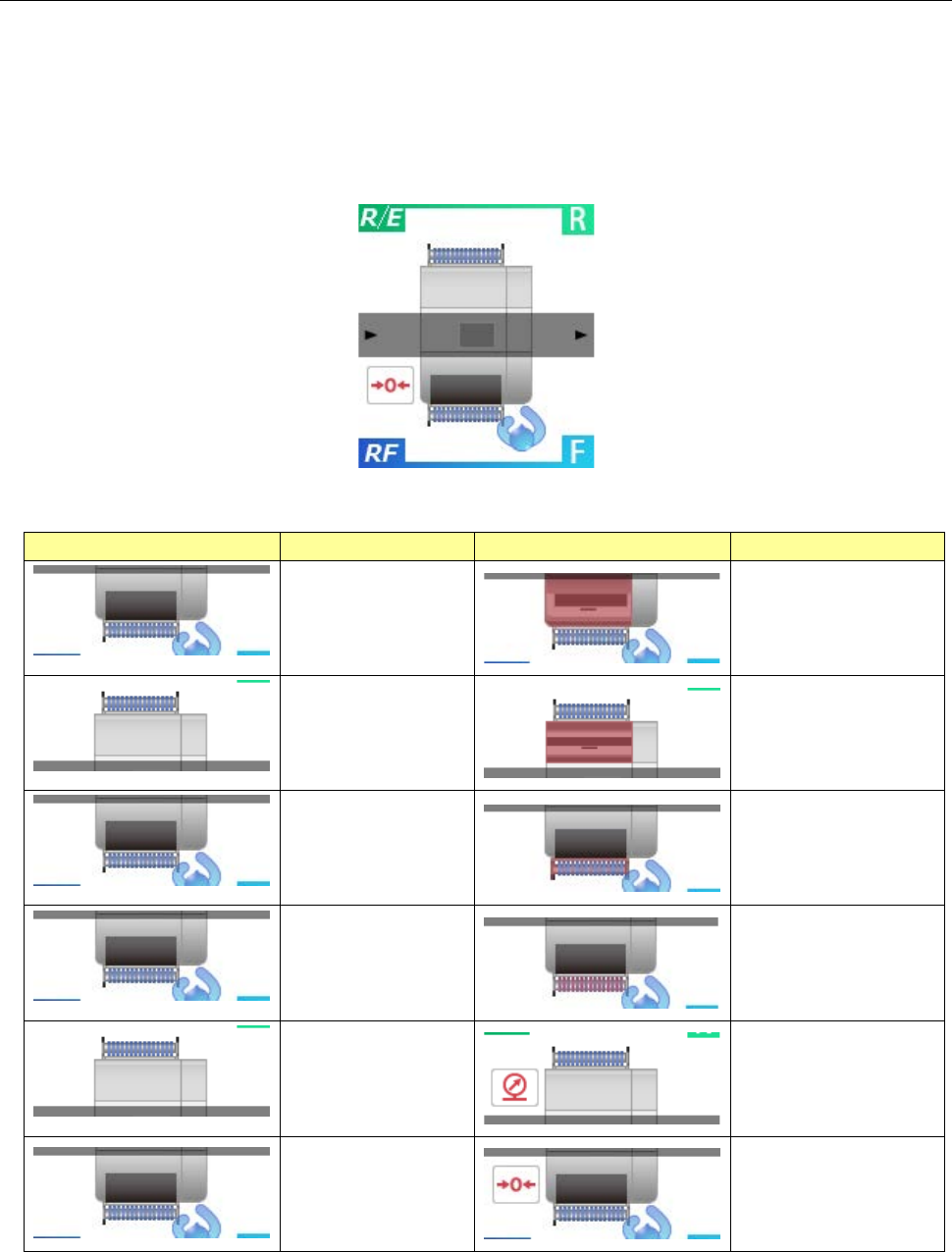

在信息区域的上部显示有事项图标，可实时掌握事项。
可浏览的事项有：护盖（罩）打开、台架下降、供料器悬浮或供料器误插入、供气下降、返回原点未
完成或伺服关闭、误插入检测传感器状态、生产运行中、循环暂停等待中、操作面板操作方向。
图标
意义
图标
意义
护盖（罩）关闭状
态（正面）
护盖（罩）打开状态
（正面）
护盖（罩）关闭状
态（后面）
护盖（罩）打开状态
（后面）
台架上升状态
台架下降状态
供料器正常状态
供料器悬浮状态或供
料器误插入状态
供气正常状态
供气下降状态
返回原点结束且伺
服打开
返回原点未完成或伺
服关闭
第 1 部 基本篇 第 1 章 装置概要
1-73
图标
意义
图标
意义
未处于生产运行中
生产运行中
未处于循环暂停等
待状态
处于循环暂停等待中
操作面板操作方向
从前面操作中
操作面板操作方向
从后面操作中
RF 台架 使用中
RF/EF 台架使用中
触摸事项的简易显示区域，可切换为气压监视器。再次触摸可切换为简易显示。
第 1 部 基本篇 第 1 章 装置概要
1-74
1-9 文件的操作
以下对文件的操作方法进行说明。
本节对「控制数据管理」以外的项目进行说明。
关于「控制数据管理」，请参见「13-2：控制数据管理」。
1-9-1 新建
新建文件时，请选择菜单的「文件」/「新建」。
进行生产程序数据初始化。
如有未保存的生产程序，则显示确认信息。
在此，按下「
是
」，则不保存文件而直接进行初始化。
按下「
否
」，则中止处理，返回桌面。
1-9-2 打开（读入文件）
读入已经制作好的生产程序文件。

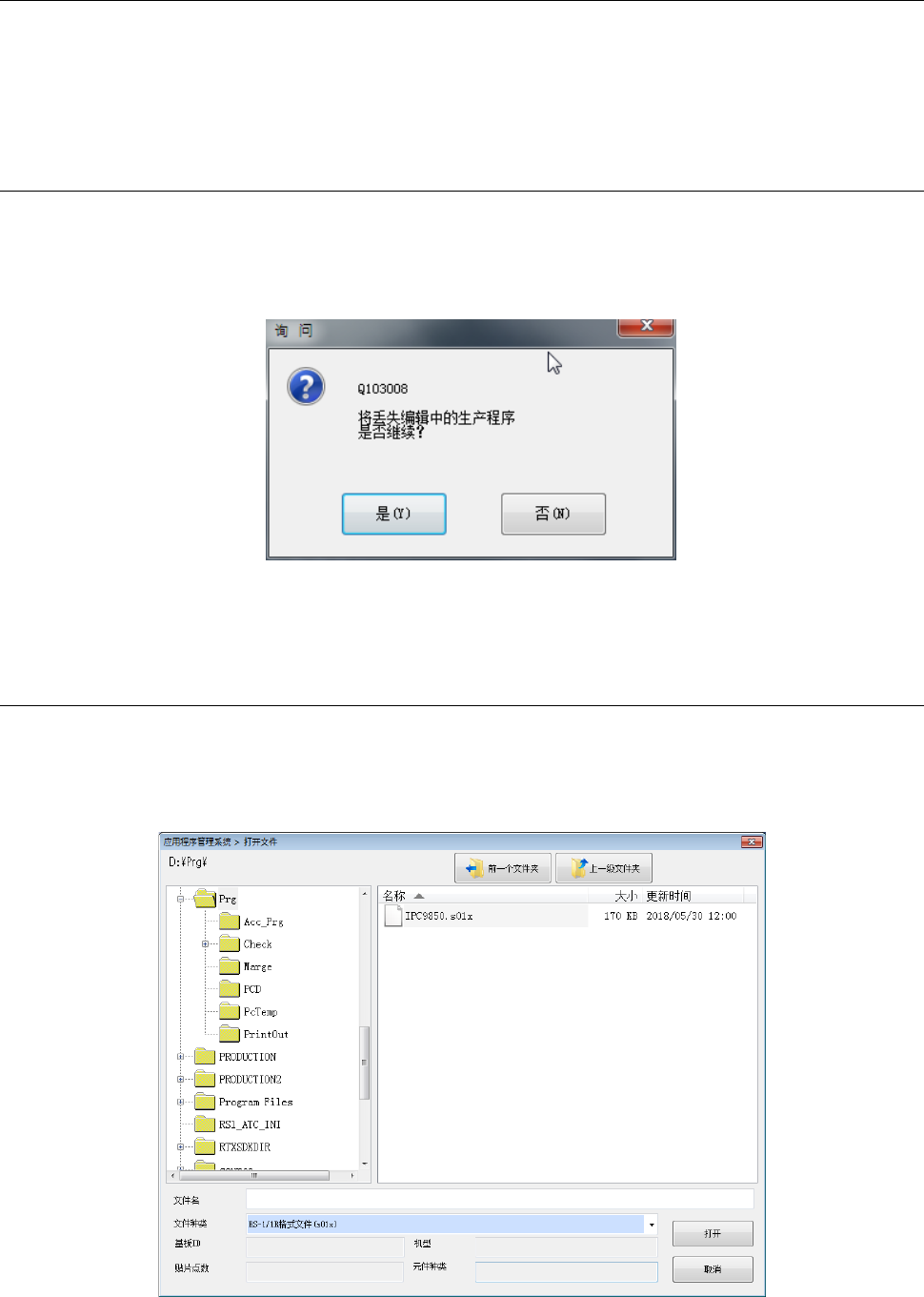

<步骤>
① 从主菜单选择「文件」/「打开」。
② 从“打开文件”画面选择文件后，单击「打开」。
