第 1 部 基本篇 第4 章 制作生产程序
4-104
⑪ 浏览
显示球面图案列表对话框。
在球面图案列表对话框中，进行球面图案的设置。
设置方法为，快速点击两次要设置的球面图案，或选择球面图案后，点击[确定]按钮。显示确认
对话框。
第 1 部 基本篇 第4 章 制作生产程序
4-105

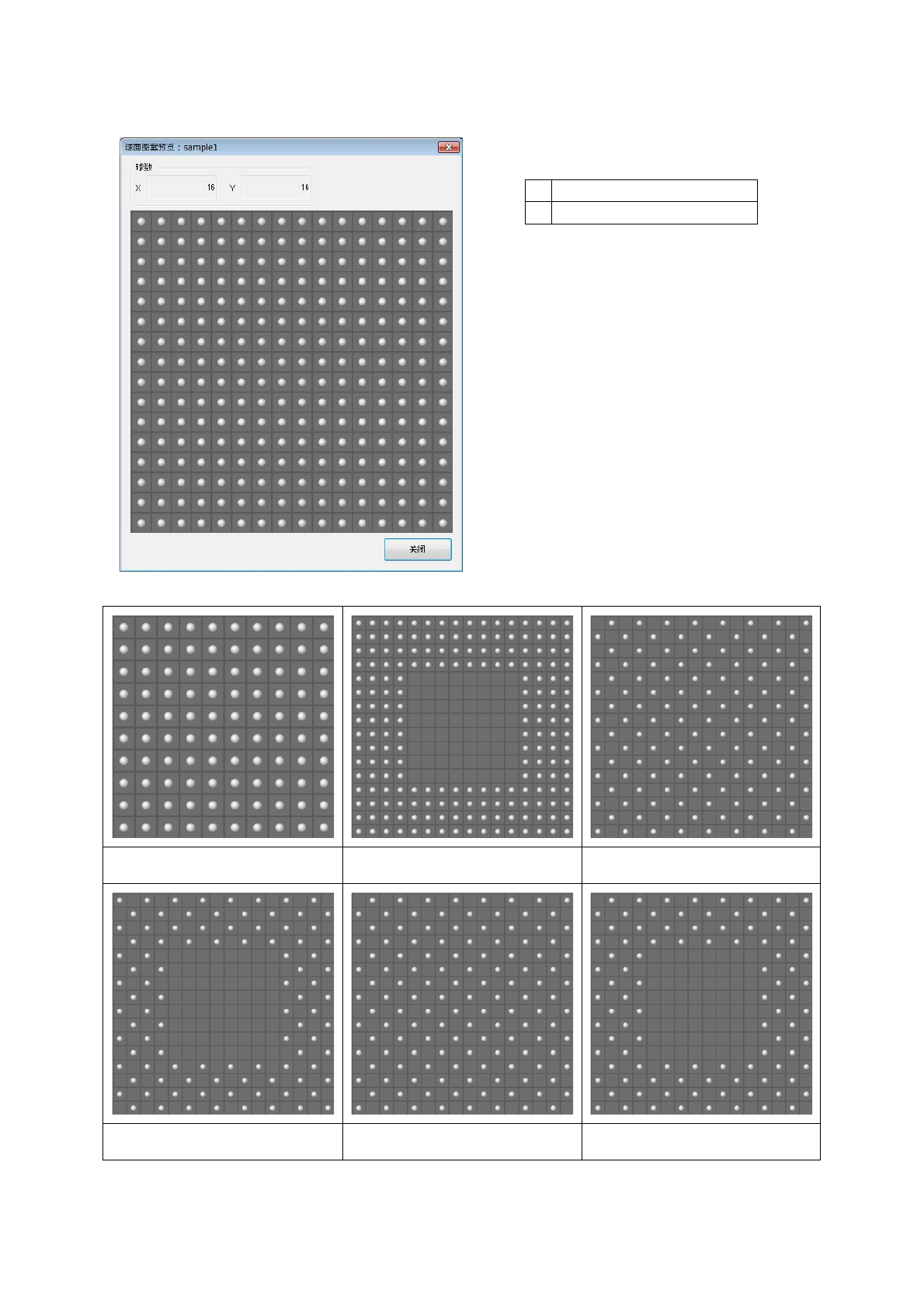

选择球面图案，点击[预览]按钮时，即显示选择的球面图案的预览。
标准类型
BGA
外围类型
BGA
交叉标准类型
BGA(
外围多
)
交叉外围类型
BGA(
外围多
)
交叉标准类型
BGA(
外围少
)
交叉外围类型
BGA(
外围少
)
球数
X
球的列数
(
横方向的球个数
)
Y
球的行数
(
纵方向的球个数
)
选择[关闭]按钮，返回选择图案。
第 1 部 基本篇 第4 章 制作生产程序
4-106

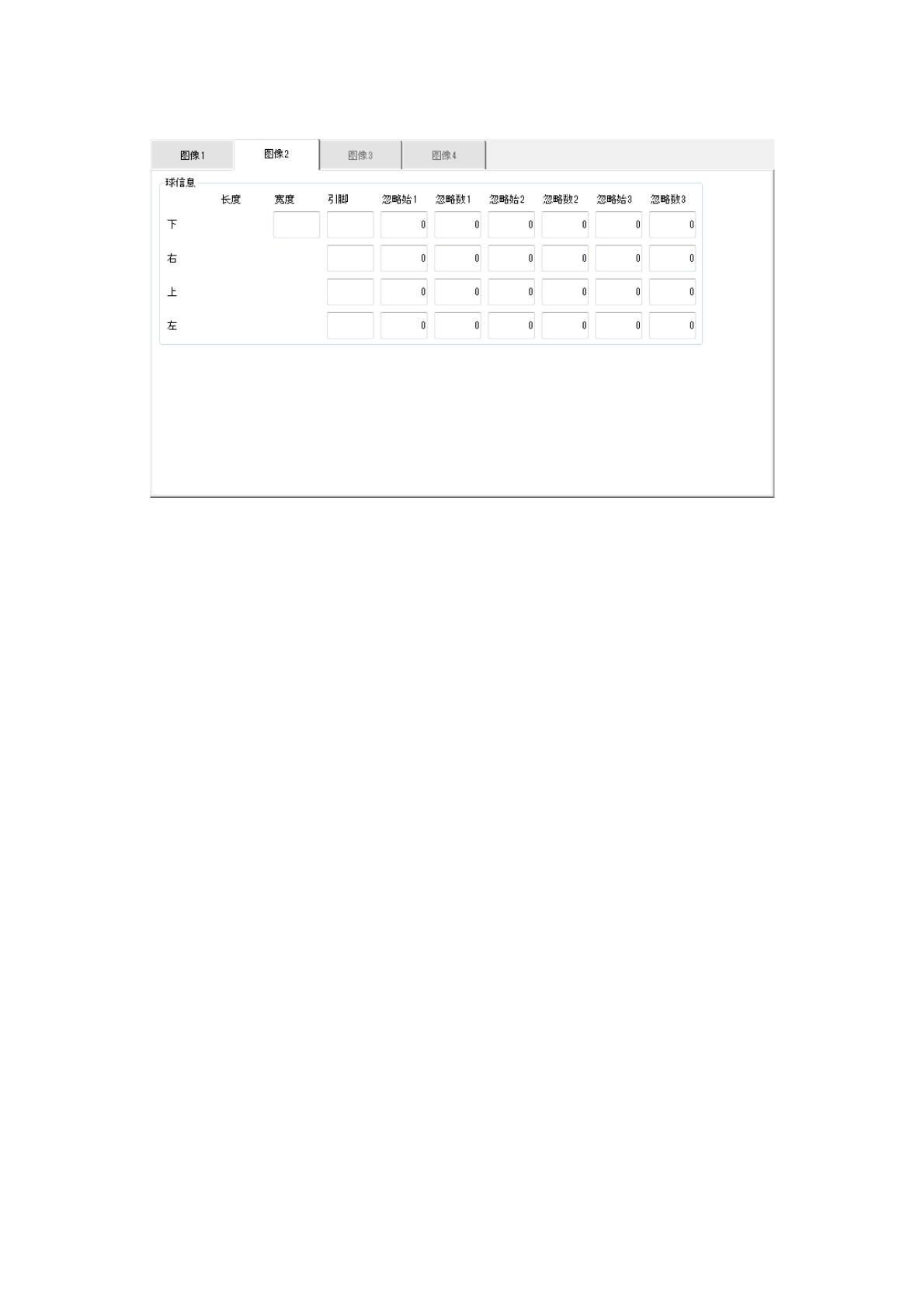

在「图像 2」选项卡中设置球面信息。
