第 1 部 基本篇 第4 章 制作生产程序
4-71
10) 找元件开始处
设定每一个元件是否实施元件找开始处，设定是否指定阈值。
对可以实施找开始处的元件能进行设定，找开始处的默认值设定为「使用」。
可以实施元件找开始的元件数据条件如下所示。
＜OCC 元件找开始处＞
1. 8mm 纸带或者 8mm 编带
2. 元件种类为方形芯片
3. 0402～3216 (0.35mm≤长边≤3.4mm、0.10mm≤短边≤1.8mm)
默认值设定为不使用单独指定阈值。
[不使用]
（默认）
对个别元件，不指定
OCC
找开始的有无元件阈值时，请选择
此项。
按照主机侧的设定内容进行动作。
[使用]
对个别元件，指定
OCC
找开始的有无元件阈值时，请选择此
项。
按照生产程序的设定内容进行动作。
阈值的默认值为 30。可以设定 0～40 范围内的值。
11) 控制
请设定吸取时推进量的控制方法。
在定心处选择了低负荷控制用吸嘴时，[低负荷]按钮和[负荷图形]按钮变为可使用状态。
在控制方法处选择[低负荷]，则 吸 取 推进量的输入单位变更为[g]，Z 轴下降速度变更为 FC 速度。
按下[负荷图形]按钮，则可以确认吸嘴的可加压负荷量。
第 1 部 基本篇 第4 章 制作生产程序
4-72

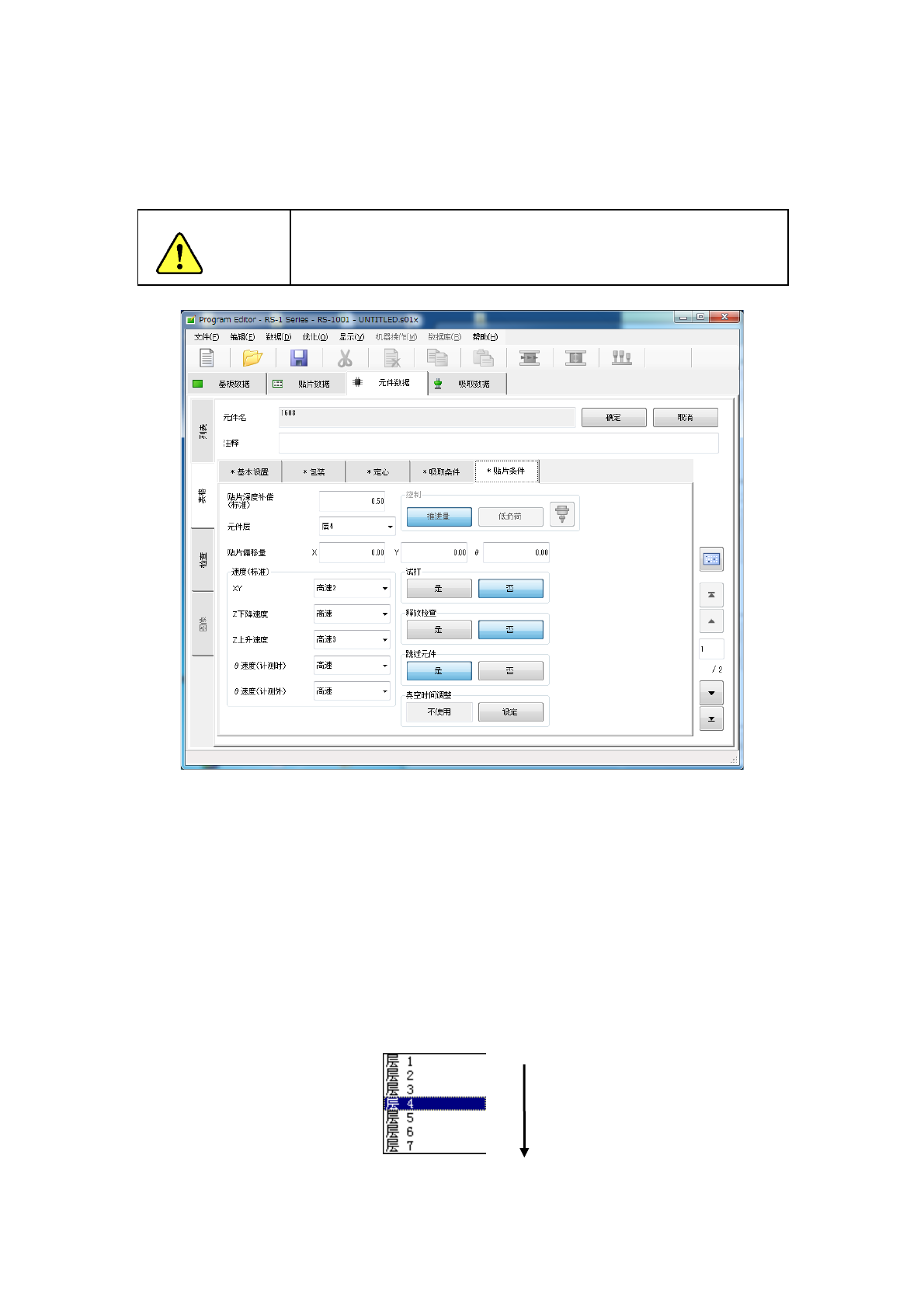

(5) 贴片条件
贴片条件是关于贴片的设置项目，由于应用默认值，通常无需变更。如果在默认值的状态下不能正常
贴片时，请变更设置。变更贴片条件项目后，变更基本部的项目时，该值会被重新设置为默认值，敬
请注意。
注意
如果在变更贴片条件后变更了基本部分的项目，贴片条件的值有可能
被重新设置为默认值。
1) 贴片深度补偿
输入贴片时吸嘴尖端推进多少量。
2) 元件层
对已设置在同一贴片层（贴片优先顺序）的元件组，要进一步设定每个元件的优先顺序时，需要
变更元件层。这个设定变更，只在进行「优化顺序」生产时才有效。
设定「贴片层」，可设定当贴片优先顺序前位的元件用完时「无元件」暂停，但「元件层」的设
定，只可设定优化时的优先顺序，不能设定「无元件」时暂停。
请在下拉式列表中显示的层 1(优先度高)到层 7(优先度低)选择设置。
先贴片
后贴片
第 1 部 基本篇 第4 章 制作生产程序
4-73
3) 贴片偏移量 X、Y、
θ
设定贴片时的补正值。

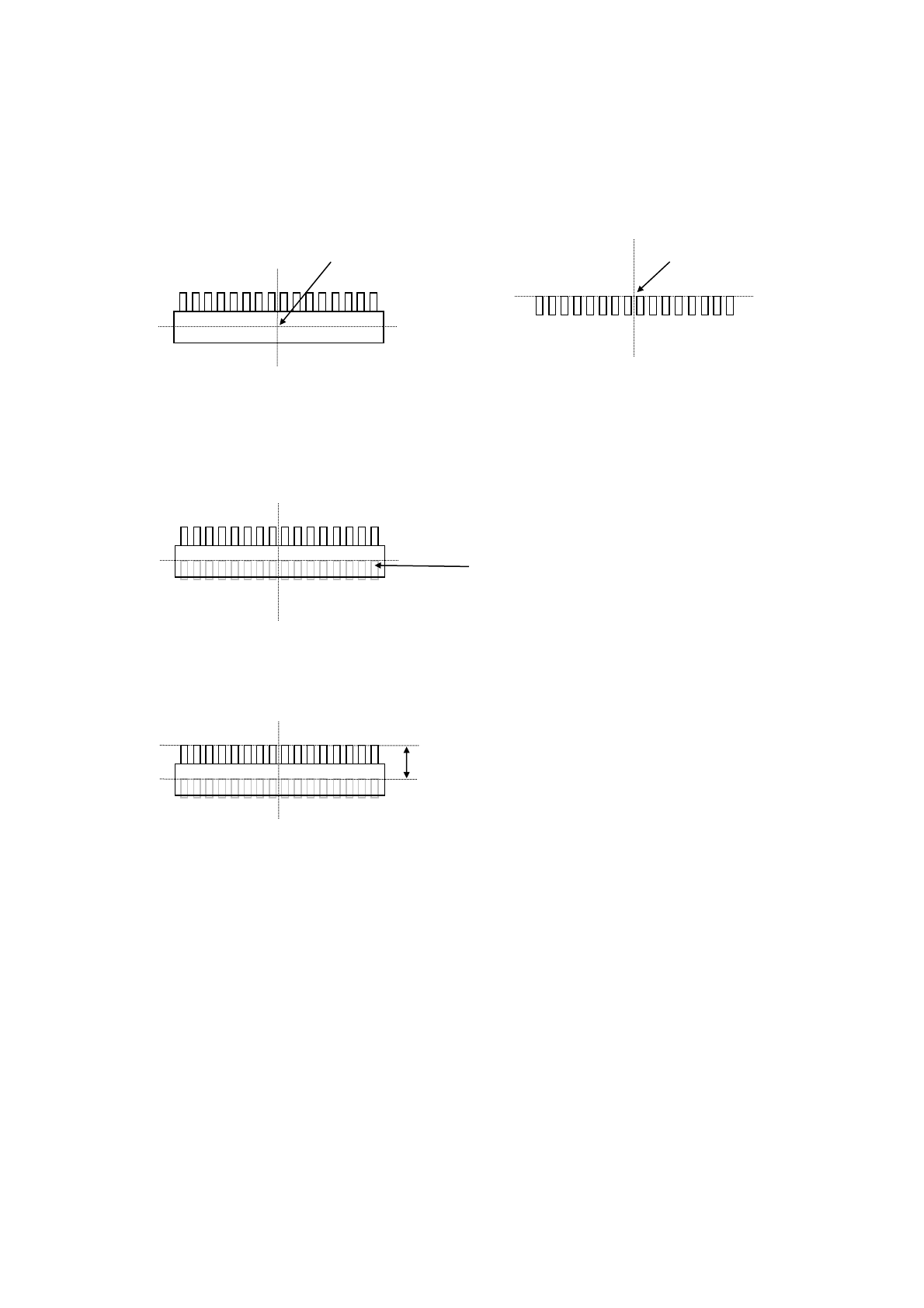

（例1） 单向引脚连接器
※贴片角度为0度
激光定心的中心 贴片坐标点
从上面看元件时 基板上的 PAD
如果不输入贴片偏移量而进行贴片，则会出现下述情况。
基板上的 PAD
在上图的状态下(贴片角度 0 度，贴片偏移 0)，测量以贴片坐标点为起点到实际元件贴片坐标点
位置的尺寸，输入到贴片偏移值中。
执行上述步骤，输入贴片偏移值后，在贴装多个同名元件时，即使各贴片角度不是 0 度，也会自
动变更贴片位置，使元件被贴在正确的位置上。
贴片偏移
-Y(X 为 0)
