第 2 部 功能 详解篇 第 12 章 选项 组件 12 - 87 负荷吸嘴检查 AT C 吸嘴配置的吸嘴识别动 作完成后，在 测力器 上， 将吸嘴以一次压入 0.1 mm 深、渐渐地全部压入 测定的 推进量 ，看测定的负荷 是否在阈值内，以 此检查滑动状态 。 但负荷检查对象 ，限 于 标准吸嘴 7 500 ～ 7 509 号吸嘴、 768 0 吸嘴、 及低负荷控制对象吸嘴 7 6*1 、 7 6*2 、 7 6*3 号吸嘴。 低负荷…
第 2 部 功能详解篇 第 12 章 选项组件
12-86

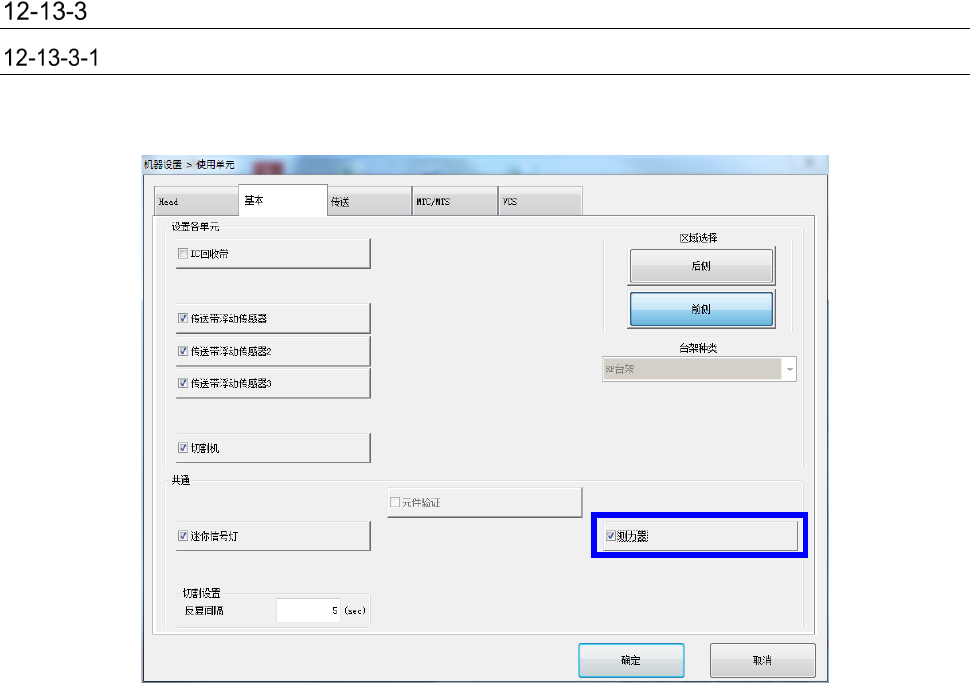

设置
使用单元设定（测力器的使用/未使用）
在设置的 [设定组] － [使用单元] 中选择 [基本]，确认“测力器”已勾选。
第 2 部 功能详解篇 第 12 章 选项组件
12-87
负荷吸嘴检查
ATC 吸嘴配置的吸嘴识别动作完成后，在测力器上，将吸嘴以一次压入 0.1mm 深、渐渐地全部压入
测定的推进量，看测定的负荷是否在阈值内，以此检查滑动状态。
但负荷检查对象，限 于 标准吸嘴 7500～7509 号吸嘴、7680 吸嘴、及低负荷控制对象吸嘴 76*1、76*2、
76*3 号吸嘴。
低负荷控制对象吸嘴，在负荷输入范围的负荷可否可全部校正，均自动进行模拟。
负荷吸嘴检查对象吸嘴·负荷检查阈值如下表所示。
No. 吸嘴编号 检查推进量 (mm) 检查阈值 (%)
1 7500～7505、
7509、7680
1.5 理论值 ±50
2
7506
、
7507
、
7508
1.5
理论值
±40
3
76*1
、
76*2
4.5
理论值
±40
4 76*3 4.5 理论值 ±40
第 2 部 功能详解篇 第 12 章 选项组件
12-88

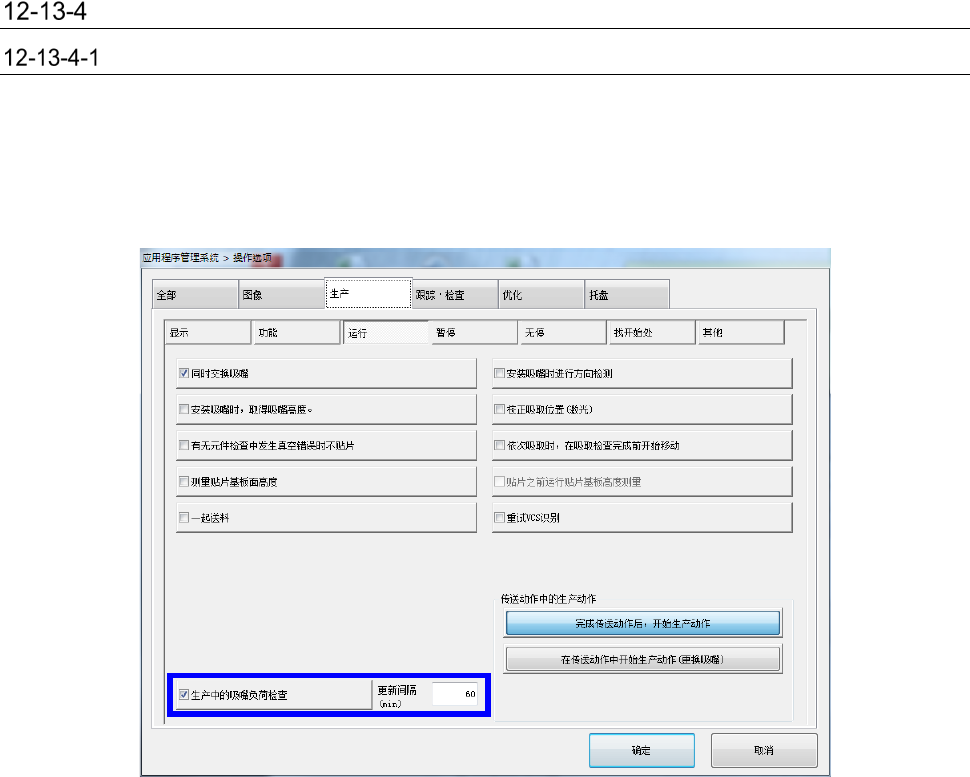

操作选项
生产（动作）
在操作选项的 [生产] － [动作] 中设定 [生产中的吸嘴负荷检查] 为有效后，生产开始时，以及生产
中在经过指定时间（更新间隔）时，会对生产中使用的低负荷吸嘴的负荷数据进行重新取得(在基板搬
入时实施)。
这样，可配合固定吸嘴的状态进行使用负荷属性的负荷控制。
