第 1 部 基本篇 第4 章 制作生产程序
4-142
(5) 供料器选项
对优化中使用的供料器类型及供料器配置的计算方法进行设置。

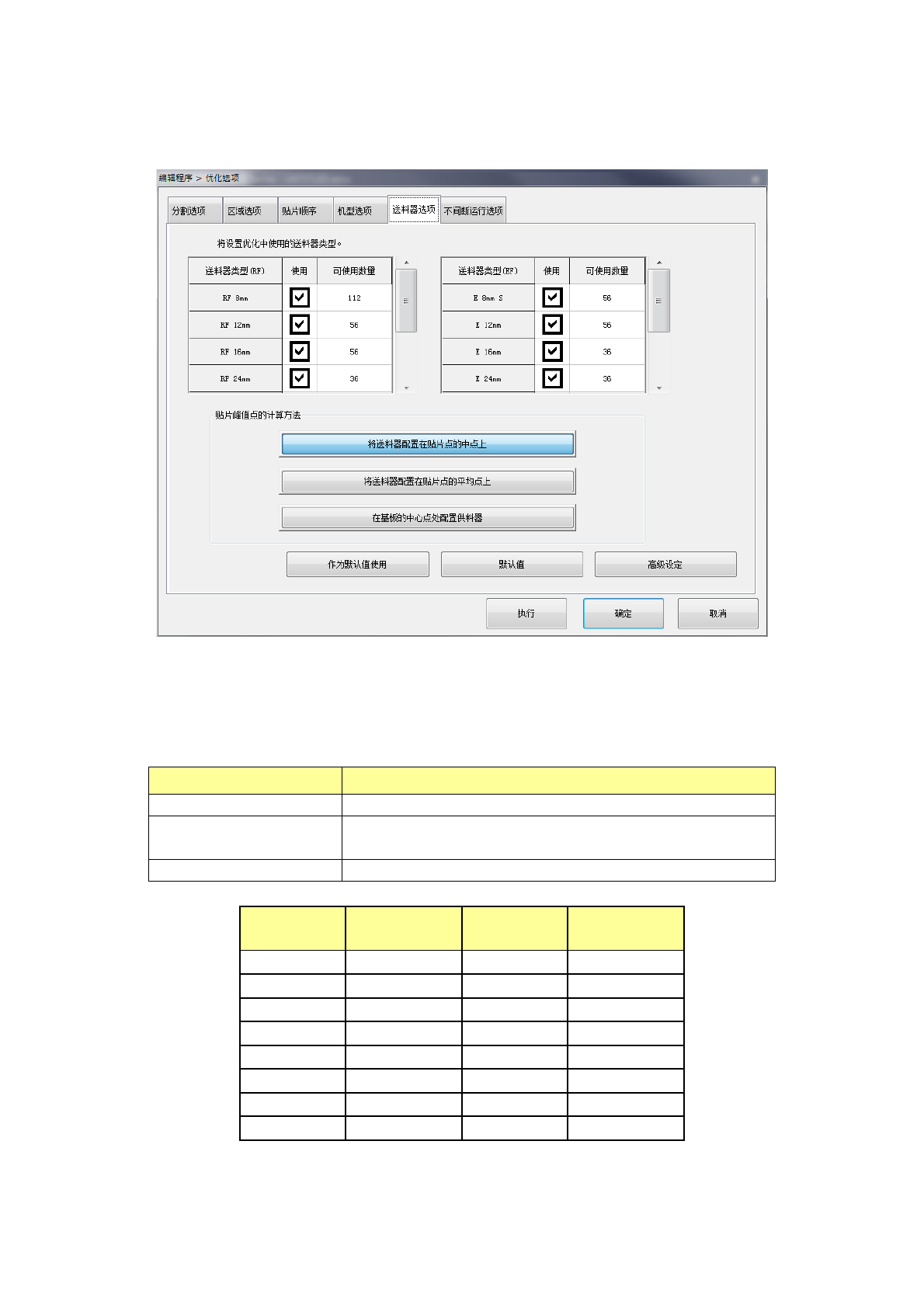

1) 供料器类型的设置
对于相同的料带宽度，有多个供料器类型的电动式供料器时，设置「优化中使用的供料器类型」。
选择多个时，从选择的供料器类型中使用最适当的供料器，生成吸取数据。
项目名
内容
供料器类型(EF、RF) 表示电子带式供料器的种类。
使用
选择对象供料器是否优化使用。
如勾选，将优化使用。
可使用数量 设置对象供料器优化使用时的数量上限。
供料器类型
可使用数的
输入范围
供料器类型
可使用数的
输入范围
RF 4mm
1
～
112
―――
―――
RF 8mm
1
～
112
E 8mm S
1
～
56
RF 12mm
1
～
56
E 12mm
1
～
56
RF 16mm
1
～
56
E 16mm
1
～
36
RF 24mm
1
～
36
E 24mm
1
～
36
RF 32mm
1
～
28
E 32mm
1
～
28
RF 44mm
1
～
22
E 44mm
1
～
22
RF 56mm
1
～
18
E 56mm
1
～
18
按下「执行」按钮时，如果「元件供应数」的设置数超过了电子带式供料器可使用数的合计时，
不能执行优化。
第 1 部 基本篇 第4 章 制作生产程序
4-143
2) 贴片峰值点的计算方法
指定配置供料器起点的计算方法。
a) 将供料器配置在贴片点的中点上：
各贴片点按 X 坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的贴片
点位置上。
b) 将供料器配置在贴片点的平均点上：
将供料器安排在离各贴片点平均坐标最近的位置上。
c) 在基板的中心点处配置供料器：
将供料器配置在基板的中心坐标位置上。
●若元件个数多，且贴片点在整个基板上平均分布时，则两种结果是相同的。
●一般来说，所有的贴片点中，仅有一部分贴片点偏离贴片位置进行贴片时 ，“中点”
比较有利，其他情况时，“平均点”比较有利。
3) 高级设置
对电动台架(RF)中使用的电动式供料器(EF)进行设置。
如果选择“未使用”，它不放置 EF 型供料器。
选择了把供料器配置在“
中
点
”时的供料器配置

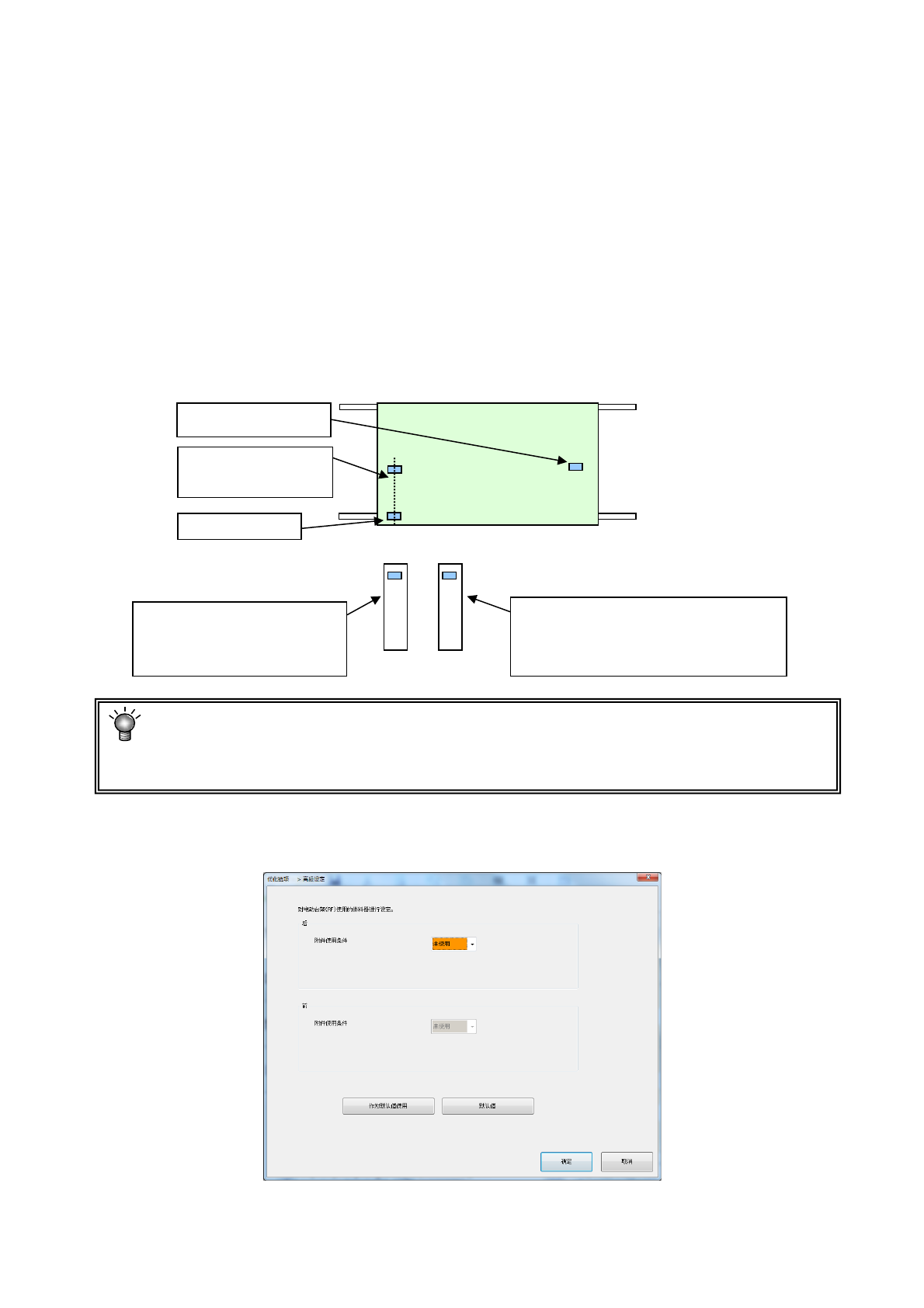

(以中点为基准配置)
第 2 近的贴片点
(在此为中间点)
最近的贴片点
第 3 近的贴片点
选择了将供料器配置在“
平均点
”上
时的供料器配置
(以各贴片点的平均坐标为基准配置)
第 1 部 基本篇 第4 章 制作生产程序
4-144

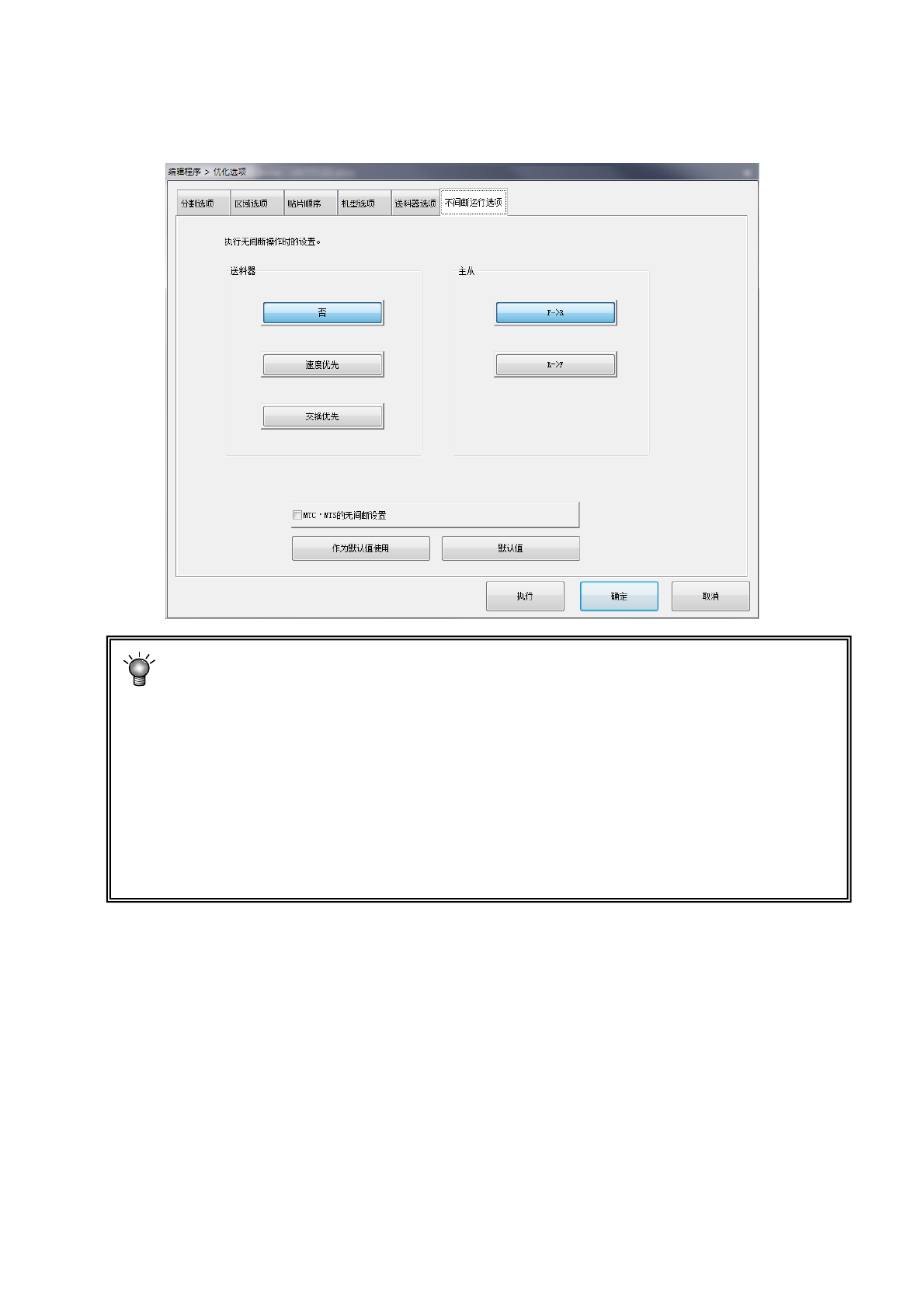

(6) 不间断运行选项（工厂出库选购项）
仅在装备有“不间断运行”时，设定为有效。
※不间断运行
：不停止机器进行生产的功能。
例） 前部为主时，在生产中使用的供料器全部设置在前侧，后侧的供料器台架上配置与前侧
供料器台架完全相同的供料器。
这样，在前侧供料器上发生元件用尽时，自动从后侧供料器吸取元件。此时，操作员按
下主机开关（不间断运行用）之前，机器绝对不会向前侧移动，所以操作员可以在生产
中向前侧补充元件。
补充元件后操作员按下开关，则机 器从前侧供料器台架吸取元件，继续进行生产。
