(3) 图像识别检查的操作
从编辑程序菜单中，选择[测量、检查]-[图像识别检查]后，显示如下画面。
1) 检查元件
显示进行图像识别检查的元件的内容。
2) 吸取坐标
显示吸取元件的吸取位置的内容。也可以更改为前代替元件或后代替元件的吸取位置。
当没有吸取数据时，各项目不会显示，也不能进行吸取位置的变更、送料、示教。
吸取位置可手动输入，以及示教输入。
● 把示教结果反映在吸取数据上
选择是否将把示教结果反映到吸取数据中。
取消勾选时，坐标仅应用于此次吸取。
● 送料
进行送料输送元件。
3) 使用 Head
可选择检查中使用的 Head。从组合框的一览中选择使用的 Head。
第 1 部 基本篇 第4 章 制作生产程序
4-252
4) 测量照明
在以默认照明的亮度无法识别时，可取得最佳照明条件。

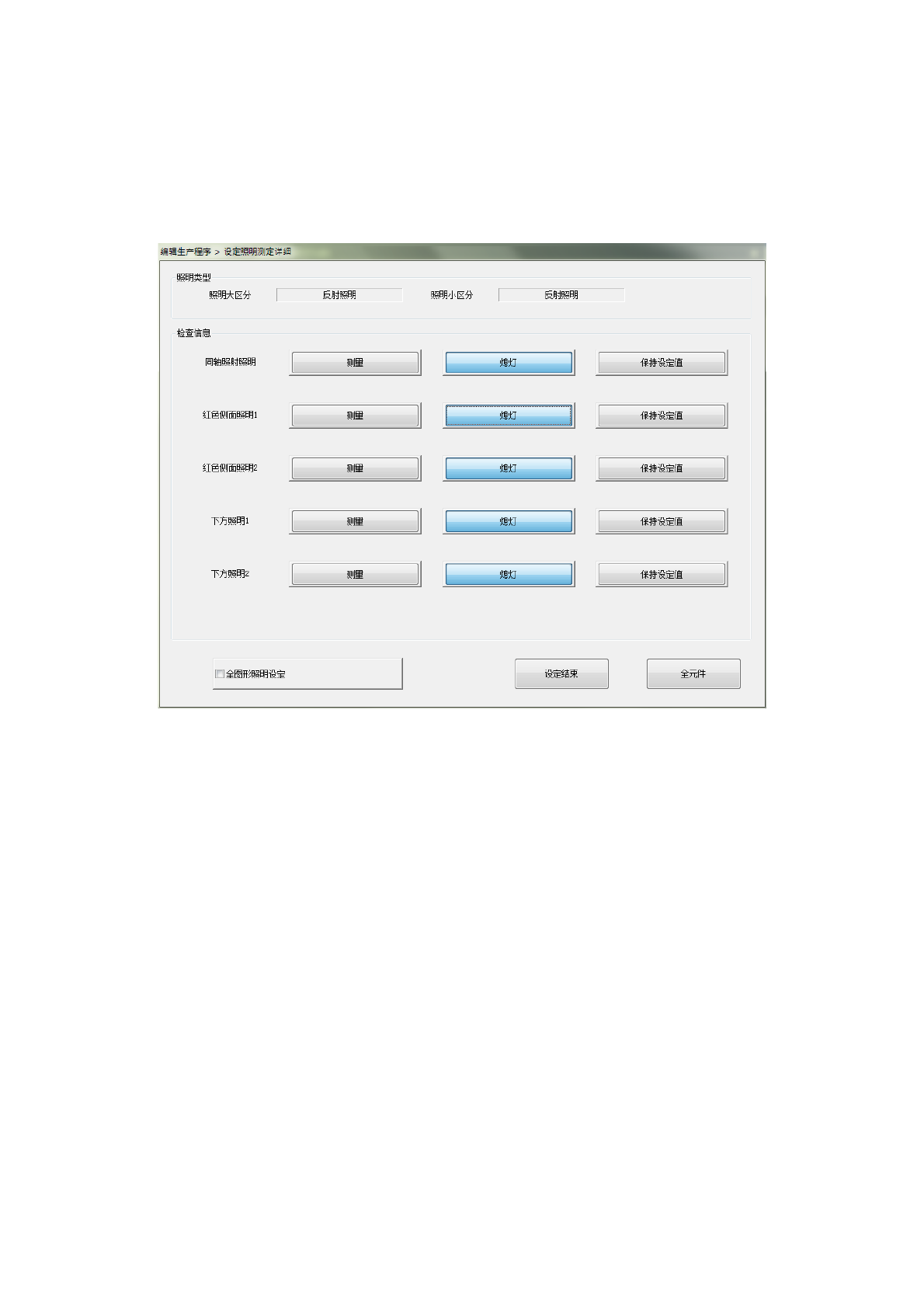

● 照明设定:
对进行照明测量的详细照明条件进行设置。
对照明项目进行个别设置，取得最佳照明条件。
a) 照明类型
显示照明数据中设置的照明大区分、小区分。
b) 检查信息
显示照明区分的照明列表。
每项照明都配有[测量]、[熄灯]、[保持设定值]按钮(以下简称[保持]按钮)。
三个按钮只可选择一个，默认为[测量]按钮有效的状态。
[测量]： 设置后，对该项照明，执行照明测量。
[熄灯]：
设置后，关掉该项照明灯，执行照明测量。
照明测量正常结束后，照明数据里设置为熄灯。
[保持设定值]：
设置后，以该照明亮度为固定设置值，执行照明测量。
c) 全图形照明设定
勾选[全图形照明设定]后，对于检查信息中[测量]里设置的对象，将实施[测量] / [熄
灯] / [保持设定值] 三种方式各种组合的照明测量。
但如果检查信息设置为 [熄灯]、「保持」 时，则优先执行该设定，不进行组合测量。
默认为无效 (未勾选) 状态。
●测量照明：
可对识别元件的最适合的照明条件进行自动测量。
第 1 部 基本篇 第4 章 制作生产程序
4-253
5) 检查结果
显示检查结果。图像定中心完成时显示“OK”，未完成时显示“NG”，并在注释栏中显示错误原因。
6) 检查
执行图像识别检查。检查结束后显示检查结果。
7) 前代替元件、后代替元件
如果有代替元件时，移动到代替元件。
8) 确定
反映检查结果，返回到原来的画面。
9) 取消
结束图像识别检查，返回原来的画面。
(4) 方形芯片元件为正反面判定的元件时
方形芯片元件为正反面判定的元件时，选择检查算法[平均值明亮]，执行[图像识别检查] 时的画面如
下所示。
1) 检查结果
追加显示正反面判定的项目。初始显示为“*** / 阈 值 ”。
实施检查，获得的测定结果超过阈值时显示“OK”。
测定结果在阈值以下时，显示“测定结果 / 阈值”。
此时，识别失败的状态为“NG”。
