6-3-4 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可从以下3个画面调出显示。
操作方法和显示内容因调出的画面而异。
调出元件查看器位置
元件查看器之外的操作
显示内容
图像表格画面 必须打开元件查看器
显示全部扩展列数据组
元件要素数据画面
不关闭元件查看器也可以追加、编辑
数据。追加、编辑后，按[元件查看器]
按钮即更新数据，重新显示画面。
扩展列画面 仅显示目前的扩展列数据组
(1) 调出方法
从图像表格画面中调出
点击图像表格中的[预览]按钮。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-18

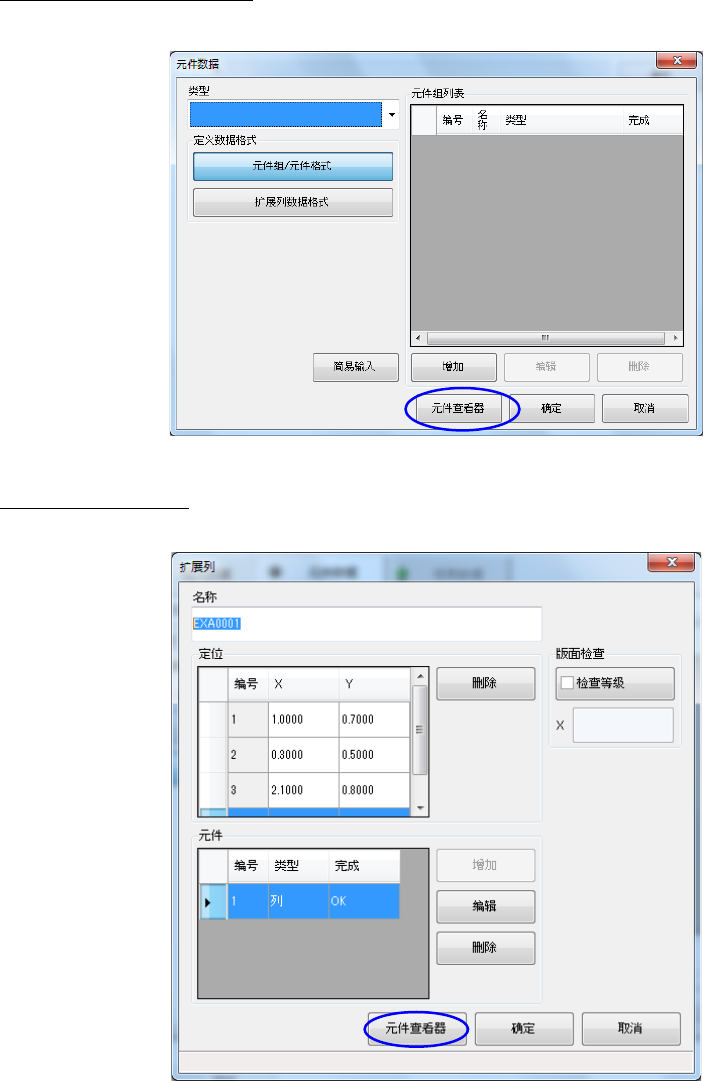

从元件要素数据画面中调出
点击元件要素数据画面的[元件查看器]按钮。
从扩展列画面中调出
点击扩展列画面的[元件查看器]按钮。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-19

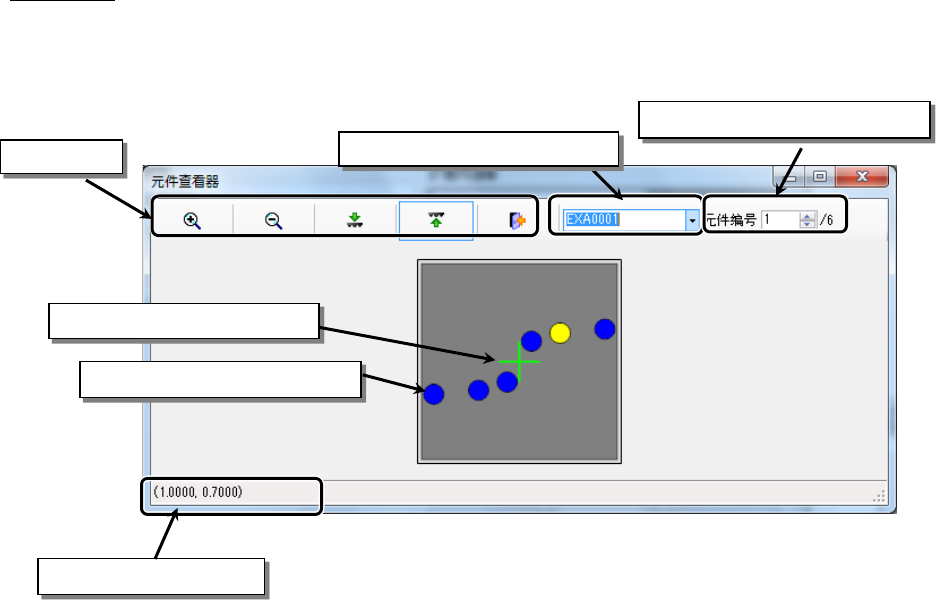

画面显示例
显示扩展列数据的配置图形。用旋转控制器移动元件编号、或点击画面上的元件要素，所选择
的元件要素以黄色显示。
（未选择的元件要素以蓝色显示。）
在元件数据中输入的元件外
元件中心用十字线表示
被选择的元件要素坐标
工具栏
扩展列数据组列表（仅显示）
被选择的元件要素编号和总数
